Préparation Complémentaire
Connecter des équipements externes
Connectez les équipements à la TV, en réalisant les
bonnes connexions sur les panneaux arrière et frontal.
Avant de connecter quoi que ce soit :
• Lisez les manuels qui sont livrés avec votre
équipement.
En fonction de votre équipement, la méthode de
connexion peut différer du schéma. De la même
façon, les paramètres de l'équipement peuvent devoir
être modifiés en fonction de la méthode de
connexion.
• Arrêtez tous les équipements, y compris la TV.
• Les "Spécifications" page 31 donnent les détails des
connexions EXT. Si vous connectez des équipements
non listés dans le schéma de connexion suivant,
consultez le tableau pour choisir le terminal EXT le
plus adapté.
• Merci de noter que les câbles de connexion ne sont
pas fournis.
• Pour connecter le PC, veuillez consulter « Connecter
le PC » page 28.

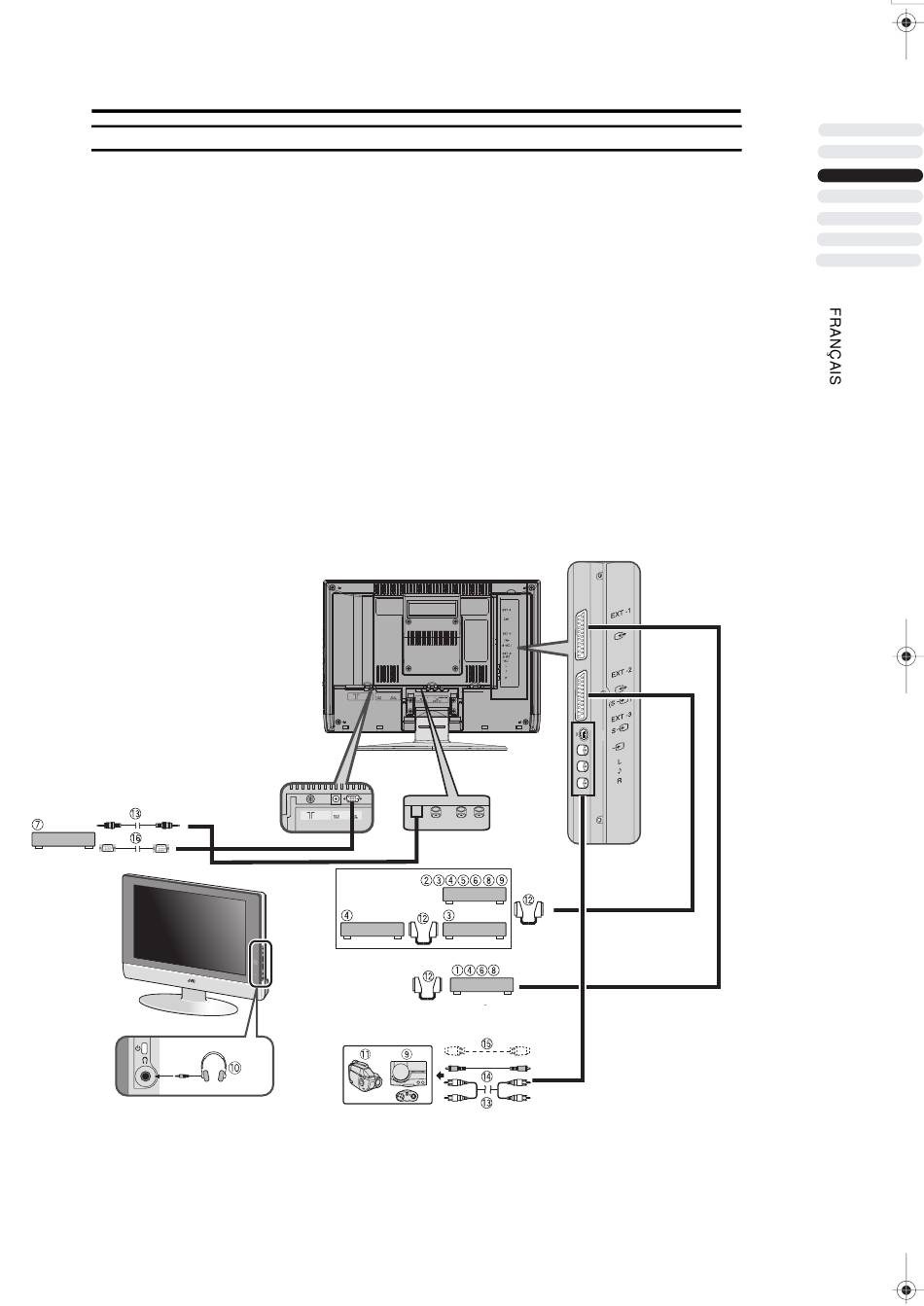

1 MAGNETOSCOPE (signal composite)
2 MAGNETOSCOPE (signal composite / signal
S-VIDEO)
3 MAGNETOSCOPE compatible T-V
LINK(signal composite / signal S-VIDEO)
4 Décodeur
5 Lecteur DVD(signal composite / signal
S-VIDEO)
6 Lecteur DVD(signal composite / signal RVB)
7 PC
8 Jeux TV (signal composite / signal RVB)
9 Jeux TV (signal composite / signal S-VIDEO)
10 Ecouteurs
11 CAMESCOPE (signal composite / signal
S-VIDEO)
12 Câble SCART (Péritel)
13 Entrée Audio PC
14 Câble Vidéo
15 Câble S-VIDEO
16 Entrée D-SUB
sans couvercles des ports
PC AUDIO IN
R
L
SUBWOOFER
27
