Remplacement du raccord tournant

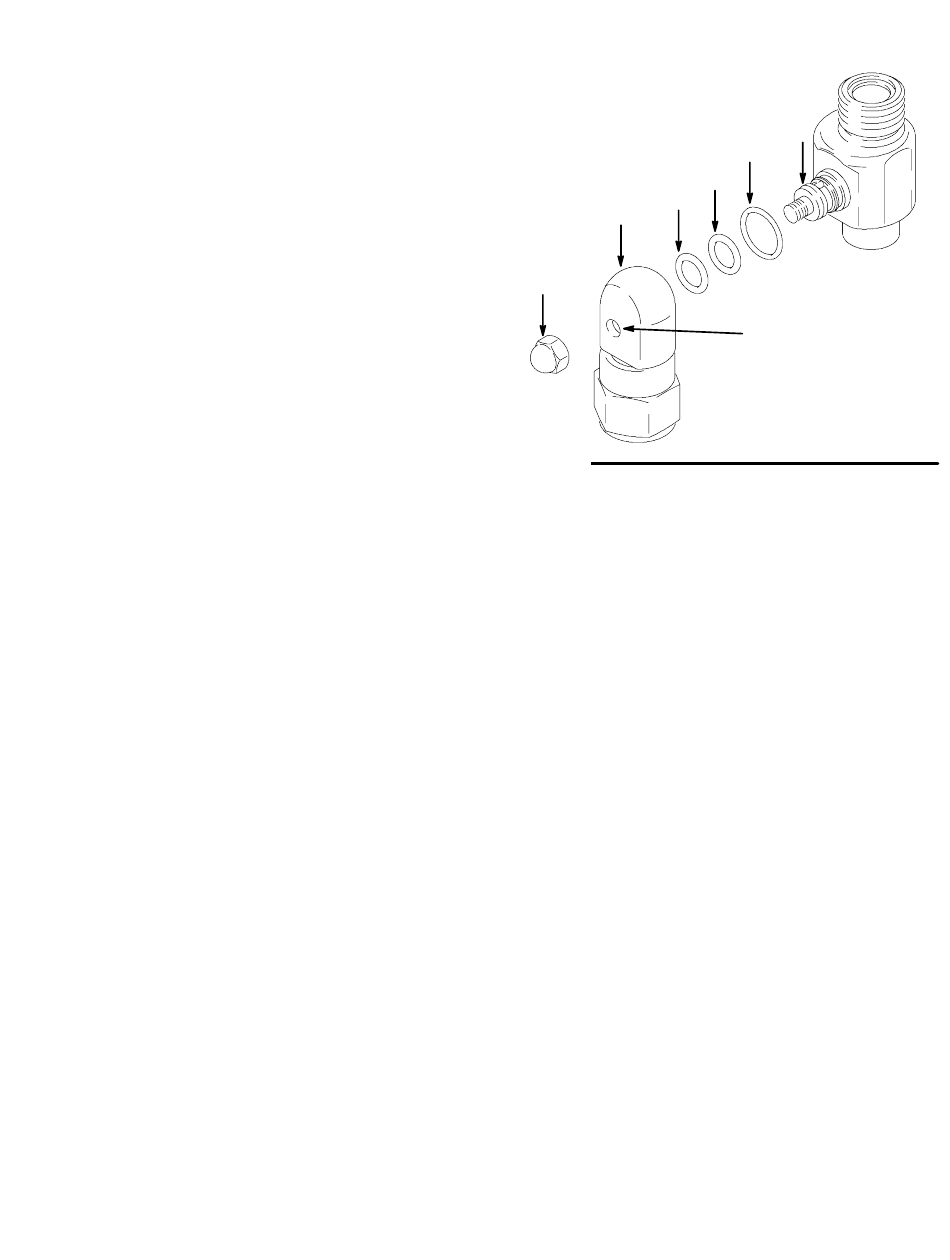

(Fig. 10)
Démontage
1. Enlever l'écrou (35B).
2. Sortir le module du goujon (a).
REMARQUE : les joints toriques (35C et/ou D) peu-
vent rester sur le goujon. Enlever les joints toriques
usagés et les mettre au rebut. Utiliser les joints
toriques neufs compris dans le kit de réparation du
raccord tournant.
Remontage
1. Mettre le joint torique (35D) sur la base du goujon.
2. Mettre un joint torique (35C) sur la base du goujon
(A).
3. Mettre un second joint torique (35C) sur la base
du raccord tournant (35A).
4. À l'aide d'une pince multiprises ou d'un étau,
enfoncer le goujon (A) dans le raccord tournant
(35A) jusqu'à ce que le filetage du goujon pénètre
dans le trou (b).
REMARQUE : vous sentirez une résistance.
5. Remonter l'écrou (35B) et serrer à 55--60 in-lbs.
(6,2--6,8 N.m).
REMARQUE : vérifier si le raccord tournant fuit. S'ils
ne sont pas montés correctement, les joints toriques
peuvent subir des dommages au moment où le goujon
et le raccord sont pressés l'un contre l'autre (point 4).
Entretien
35B
Fig. 10
35D
35C
35C
35A
b
a
