Débitmètre Proline 300
4.2

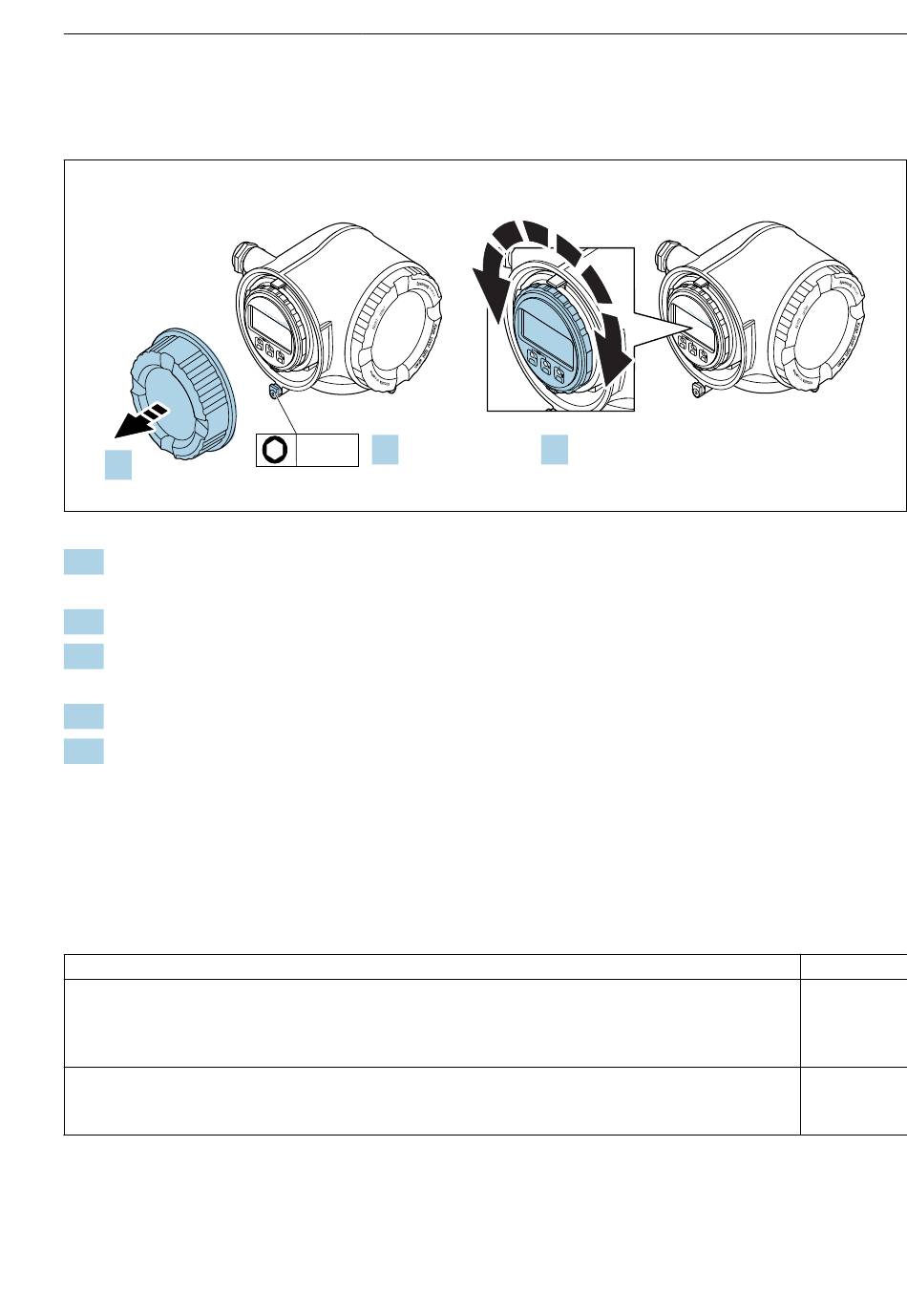

Rotation du module d'affichage
Le module d' a ffichage peut être tourné afin de faciliter la lecture et la configuration.
2.
1.
Selon la version de l' a ppareil : desserrer le crampon de sécurité du couvercle du
compartiment de raccordement.
2.
Dévisser le couvercle du compartiment de raccordement.
3.
Tourner le module d' a ffichage dans la position souhaitée : max. 8 × 45° dans chaque
direction.
4.
Visser le couvercle du compartiment de raccordement.
5.
Selon la version de l' a ppareil : fixer le crampon de sécurité du couvercle du compartiment
de raccordement.
4.3
Contrôle du montage du transmetteur
Il faut toujours effectuer un contrôle du montage après les tâches suivantes :
• Rotation du boîtier du transmetteur
• Rotation de l' a fficheur
L' a ppareil est-il intact (contrôle visuel) ?
Rotation du boîtier du transmetteur :
• La vis de fixation est-elle fermement serrée ?
• Le couvercle du compartiment de raccordement est-il fermement vissé ?
• Le crampon de sécurité est-il fermement serré ?
Rotation de l' a fficheur :
• Le couvercle du compartiment de raccordement est-il fermement vissé ?
• Le crampon de sécurité est-il fermement serré ?
Endress+Hauser
E S
C
–
+
E
3 mm
1.
E S
C
–
+
E S
C
E
–
+
E
3.
Montage
A0030035
13
