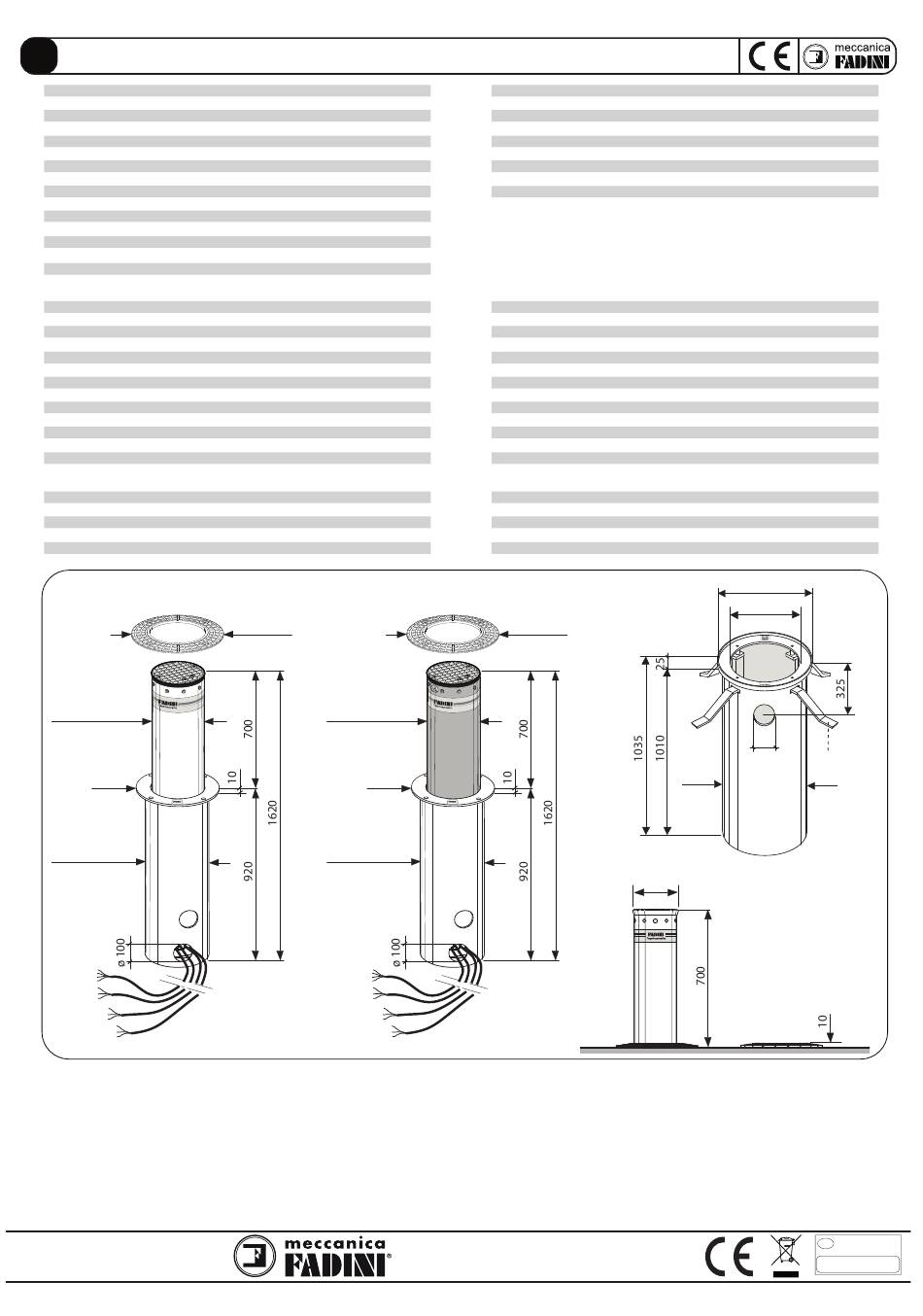

fadini Strabuc 918 Notice De Montage page 16

Strabuc 918 et Strabuc 930 Strabuc 918 et Strabuc 930
F
MOTEUR ELECTRIQUE
Puissance fournie
Puissance absorbée
Tension d'alimentation
Fréquence
Courant nominal
Tours du moteur
Service intermittent
COFFRAGE PERDU - à sceller dans le ciment
Matériau
Traitement
Epaisseur tôle calandrée
Epaisseur bride de fixation
N° 4 pattes de fixation
Poids complet
Strabuc 918 Strabuc 918
Diamètre colonne
Epaisseur colonne
Hauteur colonne
Diamètre vérin
Diamètre tige
Course utile tige
Force de poussée étalonnée
Fréquence d'utilisation
Temps de montée
Temps de descente
Degré de protection - Strabuc 918
Alimentation Led
Petit feux à Led
Finissage colonne
Matériau borne
Matériau colonne version inox
Résistance au choc
Résistance au défoncement
Charge statique maximum
Poids complet Strabuc 918
Strabuc 918 Strabuc 918
ø 275
épaisseur 4 mm
ø 425
ø 325
épaisseur 6 mm
longueur 10 mètres chacun
SI VOUS DEVEZ ENLEVER LA BORNE ESCAMOTABLE
1° - Disjonctez le circuit électrique principal avant d'ouvrir le couvercle de la boîte de dérivation du câble électrique.
2° - Ne coupez pas les fils électriques, enlevez-les de la plaque à bornes en desserrant les vis de serrage, qui se trouvent dans la boîte de dérivation.
ENTRETIEN COURANT ET ELIMINATION DES DECHETS
Pour garantir le parfait fonctionnement de l'installation, conformément aux règlements de sécurité, vous devez faire le contrôle et les opérations
d'entretien nécessaires de toute l'installation, automation, appareils électroniques montés et câblages. Toute l'installation doit être exécutée par
un technicien qualifié, qui doit compiler le Manuel d'Entretien indiqué dans le Livret des Normes (à demander):
1° - Automation oléodynamique: contrôle d'entretien tous les 6 mois.
2° - Appareils électroniques et systèmes de sécurité: un contrôle d'entretien tous les mois.
3° - Les entretiens courants et extraordinaires doivent être convenues entre le client et l'entreprise chargée des travaux.
4° - Débarrassez-vous des emballages tels que cartons, nylon, mousse de polyéthylène, ... auprès d'une entreprise spécialisée dans la collecte sélective.
Le fabricant se réserve le droit de modifier ce manuel d'instructions sans préavis et décline toute responsabilité en cas d'erreurs et ou préjudices matériels ou personnels.
0,25 kW (0,33 CV)
330 W
230 V
50 Hz
1,8 ÷ 3,5 A (6 A max)
2.800 rpm
S3
Tôle en acier "FE"
Galvanisation à chaud
1,5 mm
10 mm
plateau 40x10
30 kg
Ø 275 mm
4 mm
700 mm
30 mm
16 mm
740 mm
18 daN
très intensive
~ 6,1 s
~ 5,7 s
IP 67
230 V - 50 Hz
24 V
Peinture en poudre polyester
RAL 1028 - Jaune Melon
Acier "FE 360"
"AISI 304"
40.000 J
280.000 J
20.000 kg
140 kg
Strabuc 930 Strabuc 930
Strabuc 930 Strabuc 930 Lourde Blindée
ø 450
ø 275
épaisseur 12 mm
ø 425
ø 325
épaisseur 6 mm
longueur 10 mètres chacun
Via Mantova, 177/A - 37053 Cerea (VR) Italy
Tel.+39 0442 330422 - Fax +39 0442 331054
e-mail: info@fadini.net - www.fadini.net
CENTRALE HYDRAULIQUE
Pompe hydraulique
Portée pompe
Pression de service
Pression max
Température de travail
Contenance réservoir
Type d'huile
Degré de protection
Strabuc 930 - Strabuc 930 Lourde Blindée Strabuc 930 - Strabuc 930
Diamètre colonne
Epaisseur colonne
Hauteur colonne
Diamètre vérin
Diamètre tige
Course utile tige
Force de poussée étalonnée
Fréquence d'utilisation
Temps de montée
Temps de descente
Degré de protection - Strabuc 930
Alimentation Led
Petit feux à Led
Finissage colonne
Matériau borne
Résistance au choc
Résistance au défoncement
Charge statique maximum
Poids complet Strabuc 930
Lourde Blindée
ø 450
- 48 -
P10
4,45 litres/1'
2 MPa (20 bar)
3 MPa (30 bar)
- 20 °C + 80 °C
1,5 litres
Oil Fadini - art. 708L
IP 67 (IP 65 avec électrovanne)
Lourde Blindée
Ø 275 mm
12 mm
700 mm
30 mm
16 mm
740 mm
18 daN
très intensive
~ 11,6 s
~ 9,9 s
IP 67
230 V - 50 Hz
24 V
Peinture en poudre polyester
RAL 7016 - Gris Anthracite
Acciaio "FE 360"
45.000 J
410.000 J
20.000 kg
180 kg
ø 462
ø 345
ø 80
≠ 40x10
ø 405
ø 275
2019/04
Directive 2012/19/UE
F
Elimination des matériaux
électriques et électroniques
IL EST INTERDIT DE JETER DANS LES
DECHETS INDIFFERENCIES, LES MATERIAUX
NOCIFS POUR L'ENVIRONNEMENT
