Éclairage
L'éclairage s'intègre parfaitement au système d'assistance électrique Bosch du Skid Loader.
Les systèmes d'éclairage intégrés fonctionnent à partir de la grande batterie du vélo
électrique et consomment très peu d'énergie. L'éclairage se charge de manière pratique avec
le vélo et s'allume et s'éteint à l'aide du contrôleur Bosch situé sur le cintre. Même quand le
système d'assistance au pédalage arrive à court d'électricité, le système intelligent de Bosch
économise de l'électricité supplémentaire pour que l'éclairage reste allumé.
Certaines méthodes sont recommandées pour acheminer le câblage des feux avant et arrière
sur le vélo. Reportez-vous aux instructions du porte-bagages arrière pour acheminer le fil du
feu arrière et le monter dans les trous de montage prévus à cet effet et espacés de 50 mm.
Le feu avant peut être monté dans diverses positions : té de la fourche, cintre, porte-bagages
avant, etc. Le fil du feu avant peut être acheminé en interne depuis l'unité d'assistance Bosch
jusqu'au feu grâce à l'orifice situé du côté opposé à la chaîne dans le tube oblique près du
tube de direction. Il faudra retirer le bouchon en caoutchouc à deux fils d'origine, puis relier
ensemble de tige de selle télescopique, le contrôleur Bosch et le fil d'éclairage et les faire

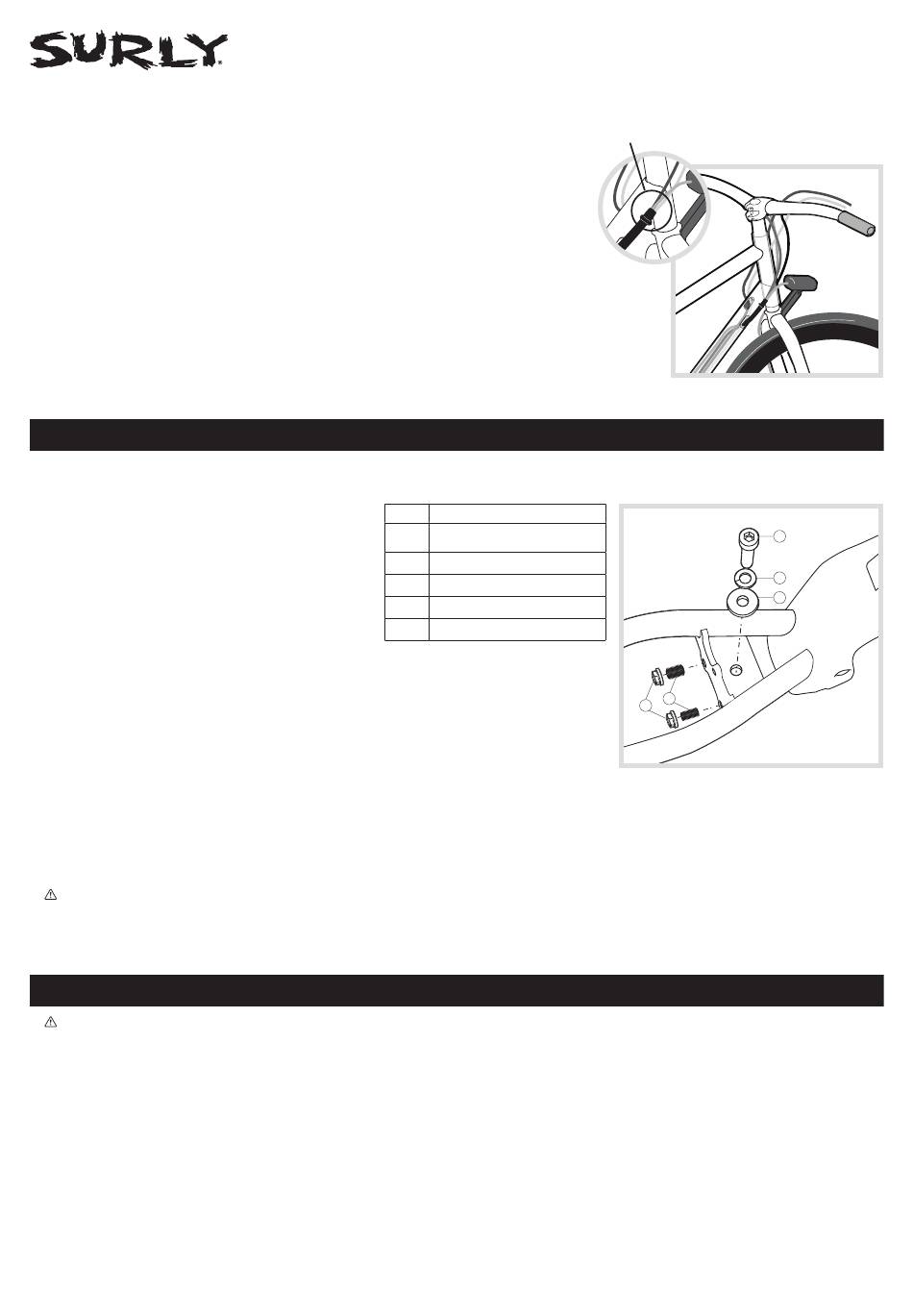

passer dans l'ouverture dans le cadre (Figure 4). Une fois les fils reliés ensemble, fixez le
faisceau au cadre à l'aide du guide-câble disponible près de l'ouverture. La fixation au guide-
câble permet de maintenir les fils en place et d'éviter l'abrasion dans l'ouverture du cadre.
Remarque : un centre de service Bosch agréé devra activer la sortie de lumière sur votre vélo
électrique avant qu'elle ne soit fonctionnelle. Les éclairages qui ont été branchés mais non
activés dans un centre de service Bosch ne fonctionneront pas.
Béquille
Le Skid Loader est équipé d'une béquille centrale unique URSUS Jumbo 80, choisie pour sa solidité et sa stabilité. URSUS a modifié la configuration
spécifique de la béquille incluse avec le Skid Loader afin de fournir un dégagement des pneus plus important que l'offre originale du commerce de
pièces détachées. (Référence Ursus 80VN22X.)
Remarque : la béquille URSUS Jumbo 80 n'est pas
recommandée pour une utilisation tout-terrain en
raison de sa faible garde au sol. D'autres béquilles du
marché des pièces de rechange peuvent ne pas être
compatibles avec le support de cadre du Skid Loader et
ne fourniront probablement pas une résistance ou une
sécurité suffisante.
Outils requis pour l'installation
• Clés hexagonales de 3 et 8 mm
• Clé de 10 mm
• Clé dynamométrique d'une capacité de 5-30 Nm
Instructions d'installation
1. Fixez la béquille sur le cadre et serrez provisoirement la vis de montage M10.
2. Desserrez la vis de montage M10 pour que la béquille puisse se déplacer sur la surface
de montage du cadre. Serrez les vis de serrage à l'arrière du support de la béquille afin de serrer
le corps de la béquille contre la paroi avant. Maintenez la vis de serrage et serrez les écrous à
bride à 5 Nm pour fixer le réglage.
3. Serrez la vis de montage M10 à 30 Nm.
Entretien
• Si la béquille se desserre ou si un mouvement quelconque est détecté, vérifiez immédiatement que la béquille et le cadre ne sont pas endommagés.
Si aucun dommage n'est constaté et que la béquille s'est seulement desserrée, réinstallez la béquille conformément aux instructions. Si le
desserrage persiste ou si des dommages sont constatés, faites réparer votre vélo par un mécanicien professionnel.
• Utilisez toujours une visserie de rechange approuvée par Surly si nécessaire. La visserie de remplacement peut être obtenue auprès
de nos partenaires de distribution habituels. Vérifiez auprès de votre marchand local.
AVERTISSEMENT :
• Une installation incorrecte des vis peut entraîner une défaillance du produit et causer des blessures graves. Ne dépassez pas les valeurs de
couple spécifiées. Inspectez périodiquement les vis et resserrez-les si nécessaire.
• Le non-respect de l'une ou l'autre de ces exigences peut entraîner une instabilité et occasionner un accident et des blessures graves.
Stockage et transport des composants électriques
AVERTISSEMENT :
• Respectez toutes les consignes de stockage et de transport de votre vélo électrique que Bosch a précisées dans les manuels de la batterie
et de charge. Le non-respect de ces consignes peut entraîner des blessures graves.
• Pour le transport, n'utilisez qu'un porte-vélos homologué pour vélos électriques. Vérifiez auprès du fabricant de votre porte-vélos pour vous
assurer que votre vélo électrique est compatible. La surcharge d'un porte-vélos peut entraîner des blessures graves.
Article
Vis d'assemblage à six pans
1
creux (M10x1,5-40L)
2
Rondelle frein (M10)
3
Rondelle de garde-boue (M10)
4
Écrou à bride (M6x1)
5
Vis de serrage (M6x1-14L)
6400 West 105th Street, Bloomington, MN 55438, États-Unis
P 877.743.3191 E derby@surlybikes.com W surlybikes.com
Câble de la tige de selle
télescopique
Fil du contrôleur Bosch
Fil d'éclairage en option
Description
4
Figure 4
30 Nm
30Nm
1
2
3
5
Figure 5
449850 4/22 | 85-001451_INST_A
