Монтаж устройства охлаждения DTS (навешивание на боковую стенку)
3.4.3
1

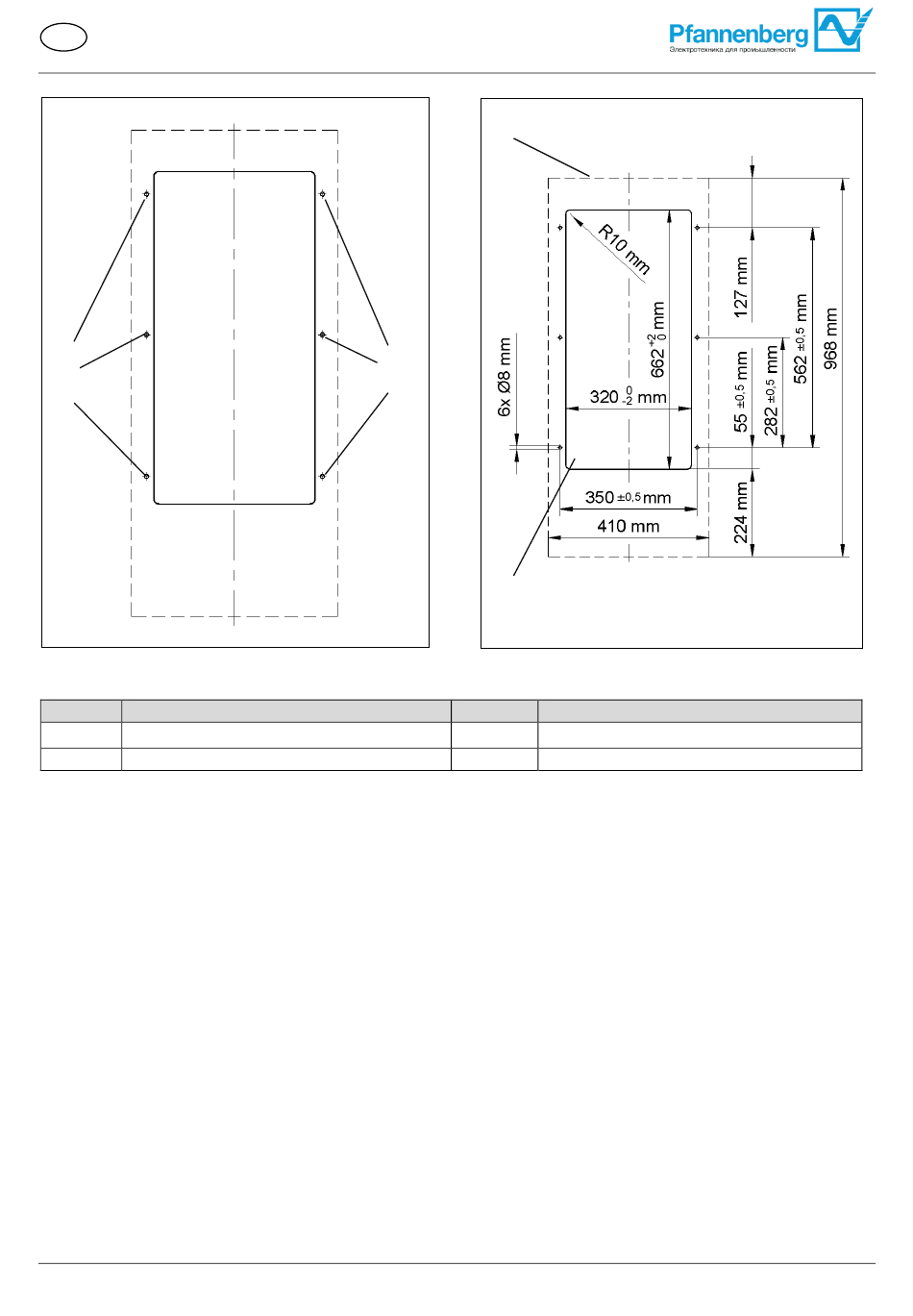

Рис. 9 - Внешний вид распределительного шкафа
Отверстия для устройства охлаждения DTS
Поз. Обозначение
Отверстия
1
Вырез
3
Выполнить вырез для устройства охлаждения DTS
Условия
Все общие требования выполнены, смотри
-
Устройство не находится под электрическим напряжением.
-
Требующиеся инструменты и материалы
пила
-
при необходимости фреза для распределительного шкафа
-
защитные укрытия
-
Порядок действий
▪ Для защиты от стружки выложить распределительный шкаф защитным укрытием.
▪ Выполнить на распределительном шкафу вырез (3) и отверстия (1). Предписанные размеры (4), смотри
рис. Внешний вид распределительного шкафа.
▪ Удалить с кромок реза заусенцы.
▪ Удалить из распределительного шкафа стружку и монтажные отходы.
 Вырез и отверстия выполнены.
Руководство по эксплуатации DTS и DTI 6201C / 6301C Мультиконтроллер (МC) 086100016d © Pfannenberg GmbH
2
1
3
Рис. 10 - Внешний вид распределительного шкафа
Вырез для устройства охлаждения DTS
Поз. Обозначение
Контур устройства
2
Общие требования к монтажу
Страница 20 / 48
