RU
Подключение к электросети
3.5

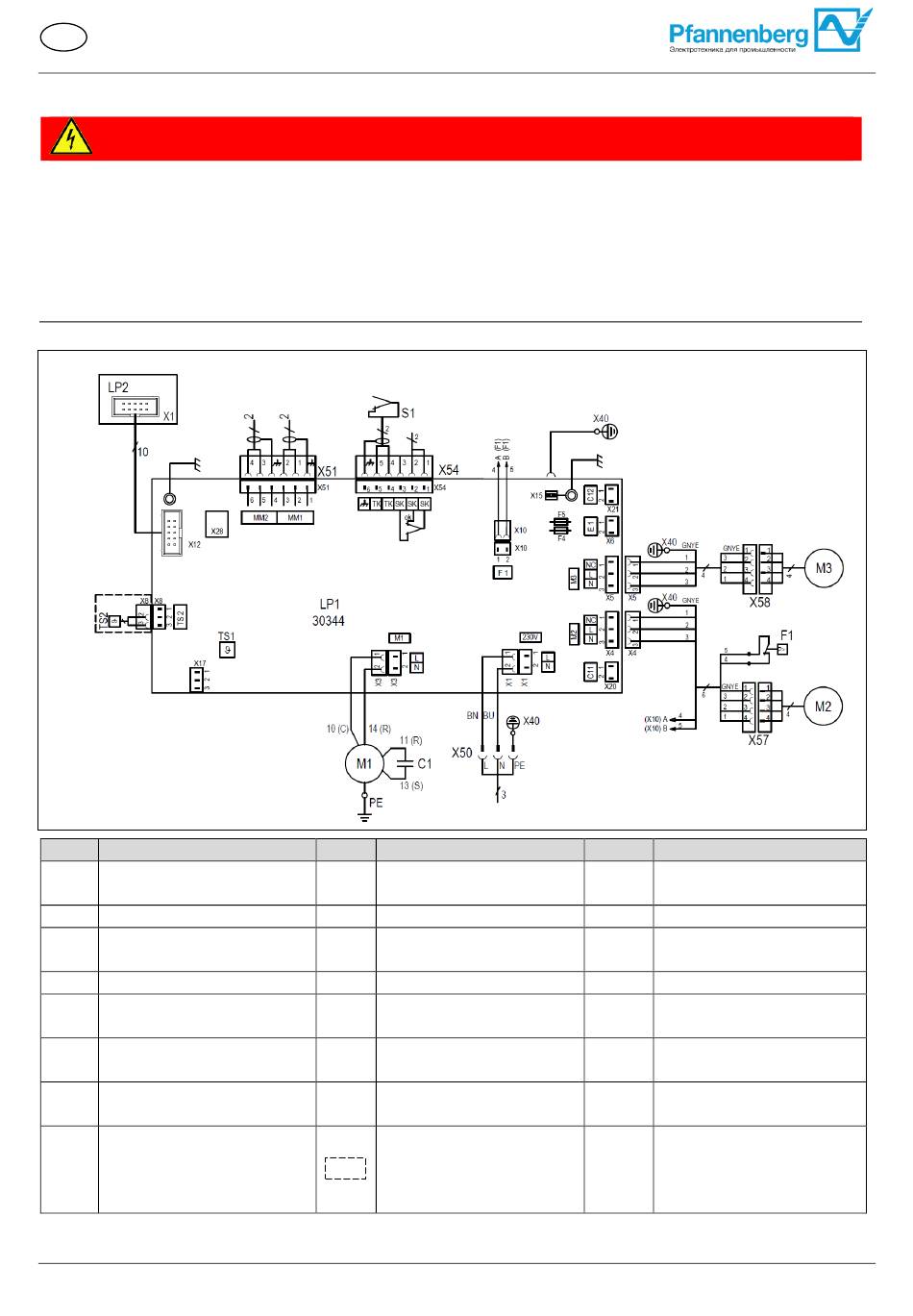

Электрическая схема мультиконтроллера (МC)
3.5.1
ОПАСНОСТЬ
Опасность для жизни от удара электрическим током
Находящиеся под напряжением устройства и открытые соединительные линии создают опасность
поражения электрическим током и могут вызывать тяжелые несчастные случаи.
➢ Работы над подключениями к электросети разрешается выполнять только обученным специалистам-
электрикам.
➢ Перед прокладкой всех электрических соединений удостовериться в отсутствии напряжения на
устройстве.
Поз. Обозначение
Пусковой конденсатор
C1
Контроллер
LP1
Вентилятор конденсатора
M2
(наружный)
Мультимастер/ выход
MM2
Дверь закрыта
S1.2
Датчик температуры
TS1
(внутренний)
Зажимной контакт массы
X40
Зажимной контакт,
дверной контакт +
X54
сообщение о
неисправности
Руководство по эксплуатации DTS и DTI 6201C / 6301C Мультиконтроллер (МC) 086100016d © Pfannenberg GmbH
S1.1
S1.2
Неиспр
авность
Поз. Обозначение
Прессостат высокого
F1
давления
Блок управления (MC)
LP2
Вентилятор испарителя
M3
(внутренний)
Дверной контакт
S1
Контакт сообщения о
SK
неисправности (1,2)
Датчик температуры
TS2
(наружный)
Зажимной контакт сети
X50
Опция
макс. 2,5 мм
2
AWG 14
Поз. Обозначение
Предохранитель
F4-F5
Компрессор
M1
Мультимастер/ вход
MM1
Дверь открыта
S1.1
Дверной контакт/ сигнал
TK
(4,5)
Сервисный интерфейс
X28
TTL
Зажимной контакт
X51
мультимастера
085 000487 11189-868
Страница 24 / 48
