Mesures de la résistance d'isolement pour un réseau de cellules photovoltaïques
Annexe. 3

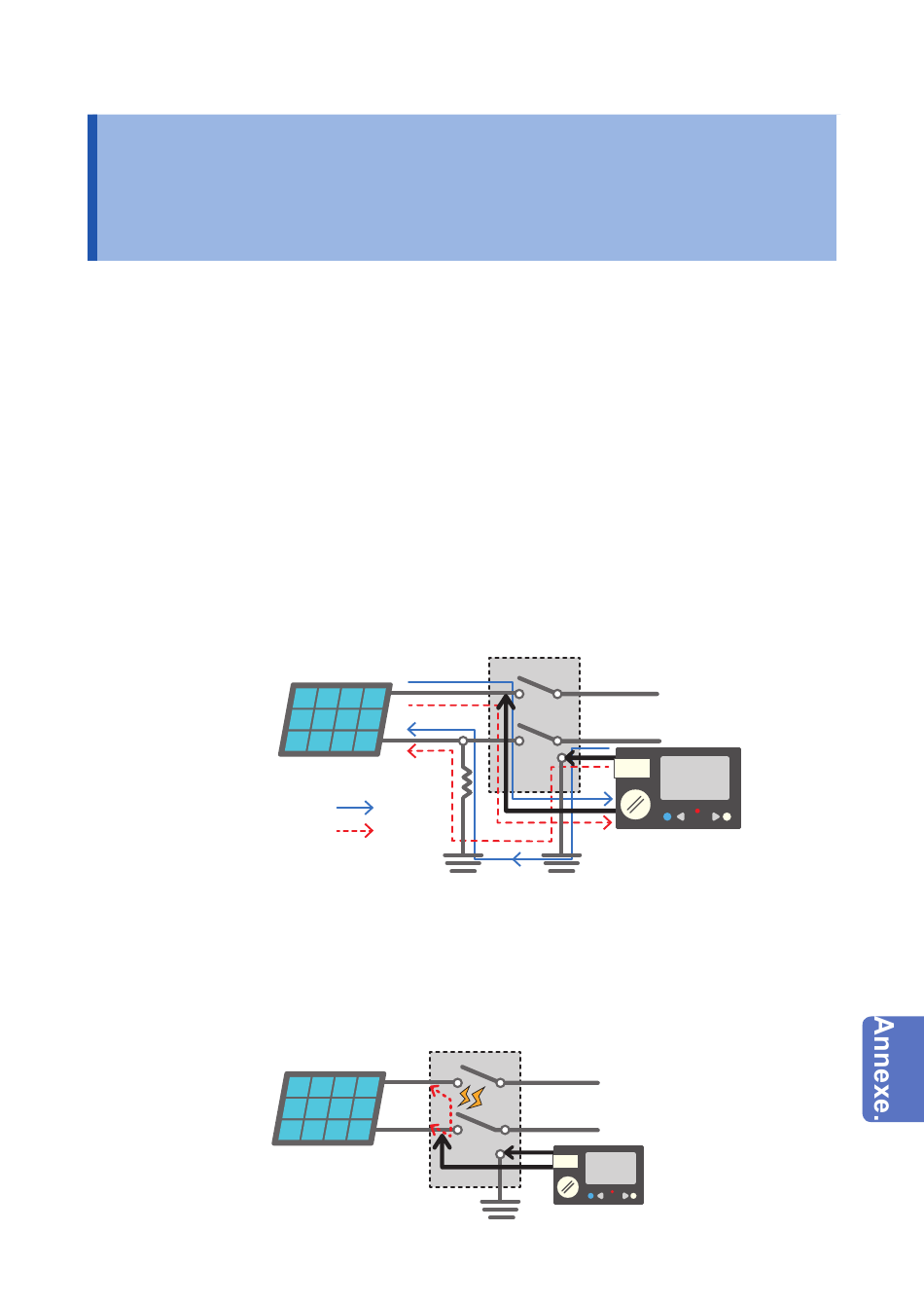

Il existe deux mesures de résistance d'isolement pour les réseaux de cellules
photovoltaïques. Leurs caractéristiques sont les suivantes :
Mesure avec P-N ouvert
Ω
La mesure PV du présent manuel est expliquée à l'aide de cette mesure.
Comme la tension des cellules photovoltaïques influence la tension d'essai,
il se peut que la mesure ne soit pas précise. Une mauvaise procédure
peut endommager le panneau solaire. Si un défaut à la terre se produit en
raison d'une fuite à la terre, comme illustré sur la figure suivante, le courant
généré influence la résistance d'isolement, ce qui se traduit par une mesure
imprécise avec une résistance d'isolement normale. Le mode de mesure PV
de l'IR4053 permet d'effectuer des mesures précises sans subir l'effet de la
production d'énergie.
Courant PV
Mesure du courant de
résistance d'isolement
Mesure avec P-N court-circuité
Cette méthode permet d'obtenir des mesures précises, mais elle est
également très dangereuse, car le court-circuit peut générer une décharge
d'arc. Il existe également un risque d'incendie en fonction du niveau de
détérioration du panneau solaire.
Mesures de la résistance
d'isolement pour un réseau
de cellules photovoltaïques
P
N
PV
Disjonc-
teur de
fuite
P
N
PV
Terre
HIOKI IR4057B963-01
Boîtier de connexion
Terre
Boîtier de connexion
1
2
3
Ω
4
5
6
7
