Montage de l'interrupteur d'éclairage
(tondeuse 1800 ou 2100 Series)
1. Retirez l'obturateur de l'ouverture sur la face gauche du
panneau de commande

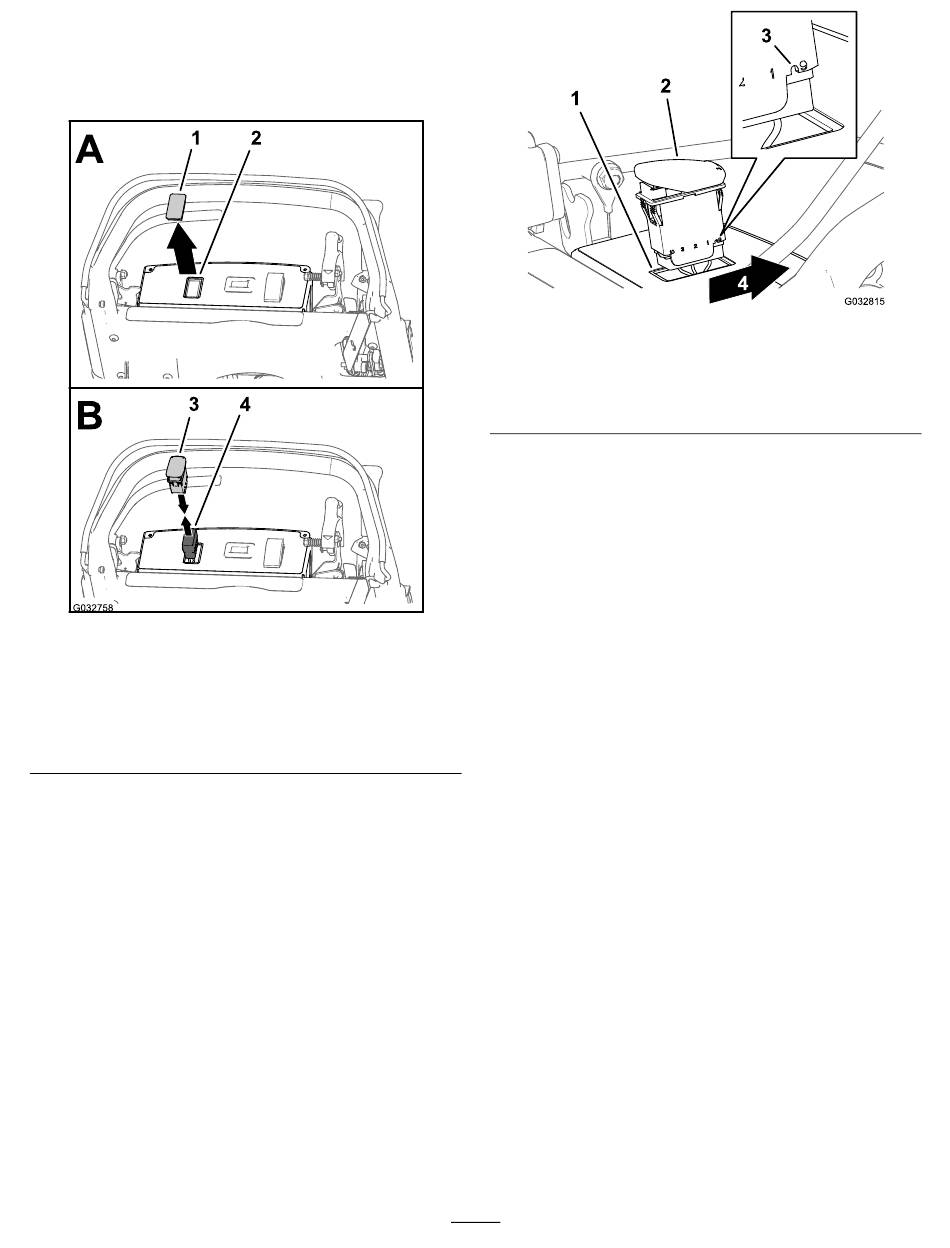

Figure 17
1. Obturateur
2. Ouverture (panneau de
commande)
2. Tirez le connecteur à 10 douilles du faisceau de câblage
du kit faisceau d'éclairage et de compteur horaire à
travers l'ouverture dans le panneau de commande
(Figure 17).
3. Branchez le connecteur à 10 broches de l'interrupteur à
bascule 2 positions au connecteur à 10 douilles du kit
éclairage et du kit compteur horaire
Remarque: Vérifiez que les connecteurs sont
complètement engagés et que le verrou des connecteurs
s'enclenchent solidement l'un dans l'autre.
4. Montez l'interrupteur de manière que le cran du boîtier
soit orienté vers l'avant du panneau de commande
(Figure 18).
(Figure 17).
3. Interrupteur à bascule 2
positions
4. Connecteur à 10 douilles
(faisceau de câblage – kit
faisceau d'éclairage et de
compteur horaire)
(Figure 17).
1. Ouverture (panneau de
commande)
2. Interrupteur à bascule 2
positions
5. Insérez l'interrupteur dans l'ouverture du panneau de
commande jusqu'à ce qu'il s'enclenche solidement en
place (Figure 18).
