Retour à la page Contenu
Cadre central

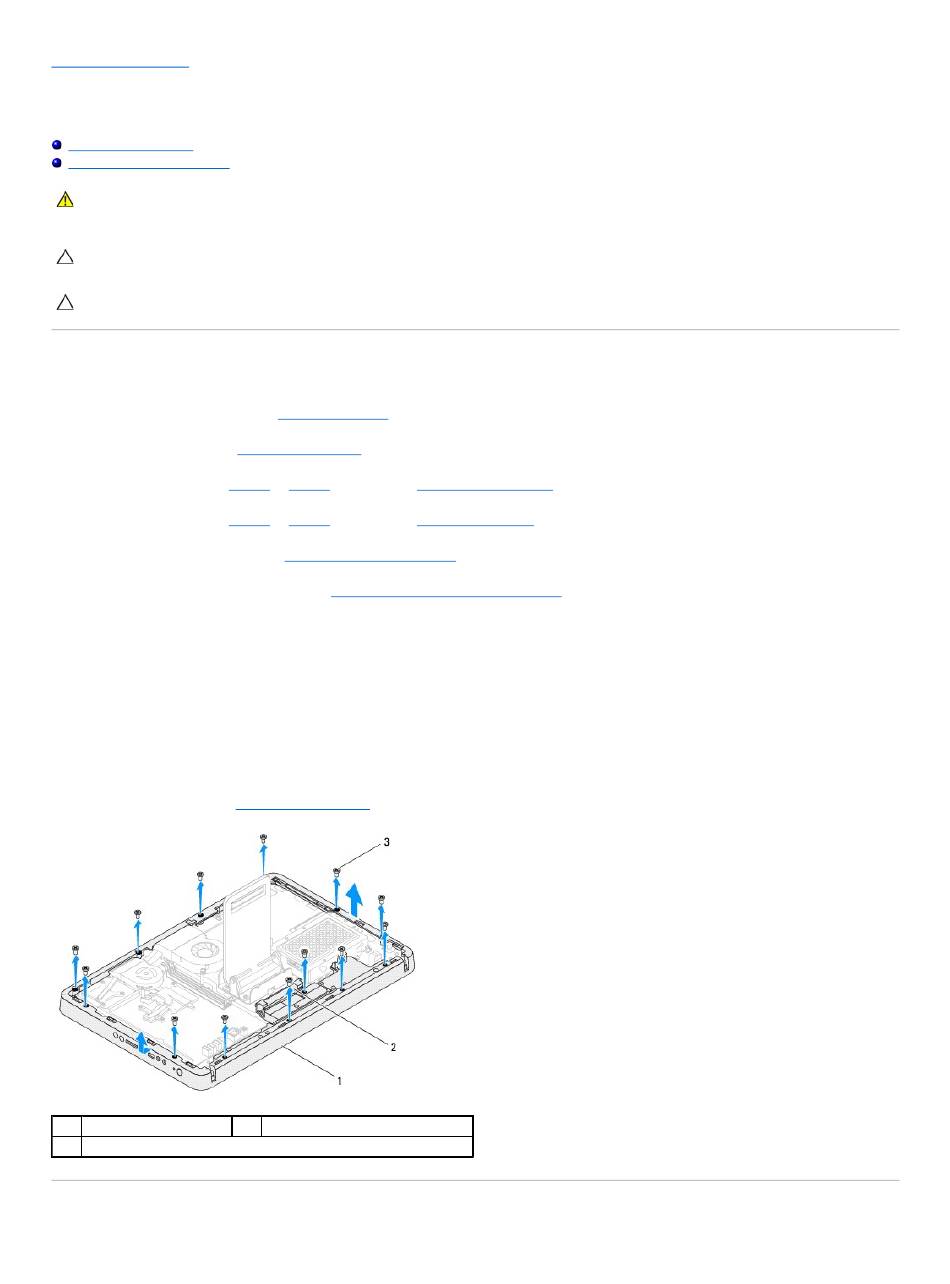

Guide technique Dell™ Inspiron™ One 2205
Retrait du cadre central
Réinstallation du cadre central
AVERTISSEMENT :
Avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour plus
d'informations sur les meilleures pratiques en matière de sécurité, consultez la page Regulatory Compliance (Conformité à la réglementation) à
l'adresse suivante : www.dell.com/regulatory_compliance.
PRÉCAUTION : Seul un technicien d'entretien agréé devrait effectuer les réparations sur votre ordinateur. Les dommages causés par des
interventions de maintenance non autorisées par Dell™ ne sont pas couverts par votre garantie.
PRÉCAUTION : pour éviter une décharge électrostatique, raccordez-vous à la masse à l'aide d'un bracelet antistatique ou en touchant
régulièrement une surface métallique non peinte (par exemple un connecteur sur le panneau arrière de l'ordinateur).
Retrait du cadre central
1. Suivez les instructions de la section
2. Retirez le capot arrière (voir Retrait du capot arrière).
3. Suivez les instructions de
l'étape 3 à l'étape 5
4. Suivez les instructions de
l'étape 3 à l'étape 7
5. Retirez le capot du socle arrière (voir Retrait du capot du socle arrière).
6. Retirez la protection de la carte système (voir Retrait de la protection de la carte système).
7. Déconnectez le câble des haut-parleurs du connecteur (CN10) sur la carte système.
8. Notez le chemin du câble des haut-parleurs et retirez le câble de ses voies de passage.
9. Retirez les câbles des voies de passage sur le cadre central.
10. Retirez les 13 vis qui fixent le cadre central au châssis.
11. Soulevez le cadre central selon un angle dans la direction du coté de l'ordinateur, puis hors du châssis.
12. Retirez le haut-parleur (voir
1
cadre central
3
vis (13)
Réinstallation du cadre central
Avant de
commencer.
dans la section
dans la section
Retrait des
haut-parleurs).
2
Repère de routage
Retrait du lecteur
optique.
Retrait du socle
avant.
