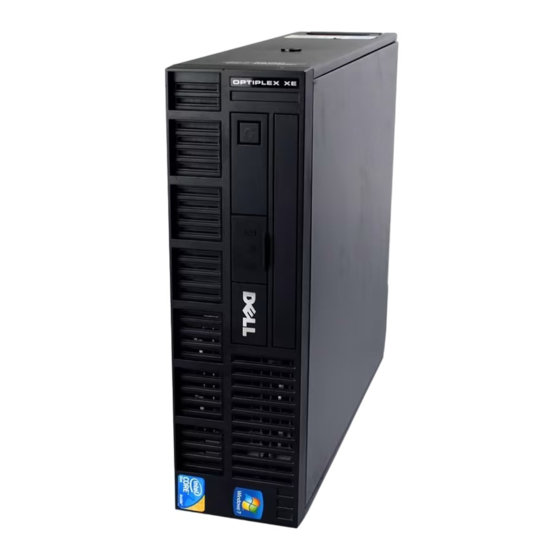

Dell OptiPlex XE Guide De Maintenance
Masquer les pouces
Voir aussi pour OptiPlex XE:
- Installation (4 pages) ,
- Informations sur l'installation et les fonctionnalités (8 pages)
Table des Matières
Publicité
Liens rapides
Guide de maintenance Dell™ OptiPlex™ XE—Ordinateur de bureau
Intervention à l'intérieur de votre ordinateur
Retrait et réinstallation de pièces
Caractéristiques
Diagnostics
Configuration du système
Schéma de la carte système
Remarques, précautions et avertissements
REMARQUE : une REMARQUE indique des informations importantes qui peuvent vous aider à mieux utiliser votre ordinateur.
PRÉCAUTION : une PRÉCAUTION indique un risque de dommage matériel ou de perte de données en cas de non-respect des instructions.
AVERTISSEMENT : un AVERTISSEMENT vous avertit d'un risque d'endommagement du matériel, de blessure corporelle ou de mort.
Si vous avez acheté un ordinateur Dell™ de série n, toute référence dans ce document aux systèmes d'exploitation Microsoft® Windows® n'est pas
applicable.
Les informations contenues dans ce document sont sujettes à modification sans préavis.
© 2010 Dell Inc. Tous droits réservés.
Toute reproduction de ce document sous quelque forme que ce soit sans l'autorisation écrite de DELL Inc. est strictement interdite.
Marques mentionnées dans ce document : Dell, le logo DELL et OptiPlex sont des marques de Dell Inc. ; Intel, Pentium, Celeron et Core sont des marques ou des marques
déposées de Intel Corporation ; Bluetooth est une marque déposée de Bluetooth SIG, Inc. et est utilisée par Dell sous licence; TouchStrip est une marque déposée de Zvetco
Biometrics, LLC; Blu-ray Disc is est une marque déposée de la Blu-ray Disc Association; Microsoft, Windows, Windows Server, Windows Vista et le bouton de démarrage de Windows
Vista sont des marques ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays ; Adobe, le logo Adobe et Adobe Flash Player sont des marques
déposées de Adobe Systems Incorporated ; Wi-Fi est une marque déposée de Wireless Ethernet Compatibility Alliance, Inc.
Les autres marques et noms de produits pouvant être utilisés dans ce document sont reconnus comme appartenant à leurs propriétaires respectifs. Dell Inc. dénie tout intérêt
propriétaire vis-à -vis des marques commerciales et des noms de marques autres que les siens.
Mars 2010 Rév. A00
Publicité
Table des Matières
Manuels Connexes pour Dell OptiPlex XE
Sommaire des Matières pour Dell OptiPlex XE
- Page 1 Les informations contenues dans ce document sont sujettes à modification sans préavis. © 2010 Dell Inc. Tous droits réservés. Toute reproduction de ce document sous quelque forme que ce soit sans l'autorisation écrite de DELL Inc. est strictement interdite. Marques mentionnées dans ce document : Dell, le logo DELL et OptiPlex sont des marques de Dell Inc. ; Intel, Pentium, Celeron et Core sont des marques ou des marques déposées de Intel Corporation ; Bluetooth est une marque déposée de Bluetooth SIG, Inc. et est utilisée par Dell sous licence; TouchStrip est une marque déposée de Zvetco Biometrics, LLC; Blu-ray Disc is est une marque déposée de la Blu-ray Disc Association; Microsoft, Windows, Windows Server, Windows Vista et le bouton de démarrage de Windows Vista sont des marques ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays ; Adobe, le logo Adobe et Adobe Flash Player sont des marques déposées de Adobe Systems Incorporated ; Wi-Fi est une marque déposée de Wireless Ethernet Compatibility Alliance, Inc.
-
Page 2: Présentation
Retour à la page Contenu Configuration du système Guide de maintenance Dell™ OptiPlex™ XE—Ordinateur de bureau Présentation Accès au programme de configuration du système Options du programme de configuration du système Séquence de démarrage Amorçage à partir d'un périphérique USB Amorçage à partir d'un périphérique USB Protection par mot de passe Positionnement des cavaliers Effacement des mots de passe oubliés Effacement des paramètres CMOS Présentation Utilisez l'option de configuration du système pour effectuer les tâches suivantes : Modifier les informations de configuration du système après l'ajout, la modification ou le retrait d'un composant matériel. Modifier ou ajouter une option sélectionnable par l'utilisateur, telle que son mot de passe. Connaître la capacité de mémoire du système ou définir le type de disque dur installé. Avant d'utiliser le programme de configuration du système, il est recommandé de noter les informations qui y sont affichées pour référence ultérieure. PRÉCAUTION : si vous n'êtes pas un utilisateur expérimenté, ne modifiez pas les valeurs définies dans ce programme. Certaines modifications risquent d'empêcher l'ordinateur de fonctionner correctement. Accès au programme de configuration du système 1. Mettez votre ordinateur sous tension (ou redémarrez-le). 2. Lorsque le logo bleu DELL™ est affiché, attendez que l'invite F12 apparaisse. 3. Appuyez sur <F12> immédiatement. Le menu d'amorçage s'affiche. - Page 3 Affiche les informations suivantes : System Board (Carte système) System information (Informations système) : affiche les données BIOS Info (Infos BIOS), System Info (Infos système) et Service Tag (Numéro de service). Memory information (Informations mémoire) : affiche les données Installed Memory (Mémoire installée), Usable Memory (Mémoire utilisable), Memory Speed (Vitesse de la mémoire), Memory Channel Mode (Mode du canal de mémoire) et Memory Technology (Technologie mémoire). Processor information (Informations processeur) : affiche les données Processor Type (Type de processeur), Processor Speed (Vitesse du processeur), Processor Bus Speed (Vitesse du bus du processeur), Processor L2 cache (Mémoire cache L2 du processeur), Processor ID (ID du processeur). PCI information (Informations PCI) : indique les logements disponibles sur la carte système. Indique la date et l'heure du système. Les modifications de ces valeurs prennent effet immédiatement. Date/Time (Date/heure) Indique l'ordre dans lequel l'ordinateur recherche un système d'exploitation sur les périphériques répertoriés sur cette liste. Boot Sequence (Séquence de démarrage) Drives (Disques et lecteurs) Active ou désactive le connecteur du lecteur de disquettes sur la carte système.
- Page 4 Performance (Performances) Indique le nombre de noyaux (un ou tous) du processeur à activer. Multi Core Support (Support multicoeur) REMARQUE : l'augmentation du nombre de noyaux améliore la performance de certaines applications. Permet d'activer ou de désactiver le mode Intel SpeedStep. Intel® SpeedStep™ Cette option est désactivée par défaut. Cette option active ou désactive les états de sommeil additionnels du processeur. C States Control (Contrôle d'états C) Cette option est désactivée par défaut. Limit CPUID Value (Valeur CPUID maximale) Permet d'activer ou de désactiver la valeur CPUID maximale. Cette option est désactivée par défaut. Virtualization Support (Prise en charge de la virtualisation) Active ou désactive la technologie Intel® Virtualization. Virtualization (virtualisation) Cette option est désactivée par défaut. Permet d'activer ou de désactiver l'utilisation, par le moniteur de machine virtuelle (VMM,Virtual Machine Monitor), des VT for Direct I/O (VT pour capacités matérielles supplémentaires fournies par la technologie Intel Virtualization pour l'E/S directe.
-
Page 5: Boot Sequence (Séquence De Démarrage)
Cette option est désactivée par défaut. REMARQUE : lorsqu'elle est activée, la carte réseau intégrée est désactivée. Permet au système de s'allumer lorsqu'une carte réseau reçoit un signal de sortie de veille. Vous pouvez sélectionner les Remote Wake Up paramètres suivants pour l'option Remote Wake Up (Sortie de veille à distance) : (Sortie de veille à distance) Disable (Désactiver, valeur par défaut) Enable (Activer) Enable with Boot NIC (Activer avec initialisation à partir d'une carte réseau) Permet de définir l'option Suspend Mode (Mode de mise en veille) de la gestion de l'alimentation sur : Suspend Mode (Mode de mise en veille) S1 S3 (valeur par défaut) Permet de contrôler la vitesse du ventilateur du système. Fan Control Override (Ignorer le contrôle du ventilateur) REMARQUE : lorsque cette option est activée, le ventilateur tourne à plein régime. Maintenance Affiche le numéro de service de l'ordinateur. -
Page 6: Amorçage À Partir D'un Périphérique Usb
Onboard SATA Hard Drive (Disque dur SATA intégré) : l'ordinateur tente de démarrer à partir du disque dur. USB Device (Périphérique USB) : l'ordinateur tente de démarrer à partir d'un périphérique amovible, tel qu'une clé USB. CD Drive (Lecteur de CD) : l'ordinateur tente de démarrer à partir du lecteur de CD. Modification de la séquence d'amorçage pour le démarrage en cours Vous pouvez utiliser cette fonctionnalité, par exemple, pour redémarrer l'ordinateur à partir d'un périphérique USB tel qu'un lecteur de disquette, une clé de stockage ou un lecteur optique. 1. Si vous démarrez à partir d'un périphérique USB, reliez-le à un connecteur USB. 2. Mettez votre ordinateur sous tension (ou redémarrez-le). 3. Lorsque le message F12 = Boot Menu (F12 = Menu d'amorçage) s'affiche en haut à droite de l'écran, appuyez sur <F12>. Si vous n'êtes pas intervenu assez rapidement, le logo du système d'exploitation apparaît et le système poursuit la procédure de démarrage. Attendez que le bureau Microsoft Windows s'affiche, puis éteignez l'ordinateur et réessayez. 4. Le menu Boot (Amorçage) s'affiche, répertoriant tous les périphériques d'amorçage disponibles. 5. Sélectionnez le périphérique approprié à l'aide des touches de direction (pour cet amorçage uniquement). REMARQUE : pour que le système puisse démarrer à partir d'un périphérique USB, ce dernier doit être un périphérique d'initialisation. Consultez la documentation du périphérique pour vous en assurer. Modification de la séquence d'amorçage pour les prochains redémarrages ... -
Page 7: Protection Par Mot De Passe
Protection par mot de passe PRÉCAUTION : les mots de passe protègent les données de l'ordinateur, mais ils ne sont pas infaillibles. Si vos données nécessitent davantage de sécurité, il vous incombe de vous procurer et d'utiliser d'autres formes de protection, telles que des programmes d'encryptage de données. System Password (Mot de passe système) PRÉCAUTION : il est très facile d'accéder aux données stockées sur le système si vous laissez celui-ci sans surveillance alors que vous n'avez pas défini de mot de passe du système. Si l'ordinateur n'est pas verrouillé, une personne non autorisée peut aussi déplacer le cavalier d'activation du mot de passe et effacer celui-ci. Paramètres de l'option Vous ne pouvez pas modifier ni saisir un nouveau mot de passe système si l'une des deux options suivantes est affichée : Set (Défini) : un mot de passe système est attribué. Disabled (Désactivé) : le mot de passe système est désactivé par la position d'un cavalier sur la carte système. Vous ne pouvez affecter un mot de passe système que lorsque l'option suivante est affichée : Not Set (Non défini) : aucun mot de passe système n'a été attribué et le cavalier de mot de passe sur la carte système est en position d'activation (position par défaut). Attribution d'un mot de passe système Pour quitter la fenêtre à tout moment sans définir un mot de passer système, appuyez sur <Échap> (avant de cliquer sur le bouton OK à l'étape 4). 1. Accédez au programme de configuration du système (voir Accès au programme de configuration du système). ... -
Page 8: Mot De Passe Administrateur
REMARQUE : vous pouvez utiliser le paramètre Password Status (État du mot de passe) conjointement avec les paramètres System Password (Mot de passe système) et Admin Password (Mot de passe admin) pour protéger davantage votre ordinateur contre toute utilisation non autorisée. Suppression ou modification d'un mot de passe du système existant 1. Accédez au programme de configuration du système (voir Accès au programme de configuration du système). 2. Sélectionnez Security (Sécurité)® System Password (Mot de passe système), puis appuyez sur <Entrée>. 3. À l'invite, saisissez le mot de passe du système. 4. Appuyez deux fois sur <Entrée> pour effacer le mot de passe existant. La valeur du paramètre passe à Not Set (Non défini). Si la valeur Not Set (Non défini) est affichée, le mot de passe système est supprimé). Si la valeur Not Set (Non défini) n'est pas affichée, appuyez sur <Alt><b> pour redémarrer l'ordinateur, puis répétez les étapes 3 et 4. 5. Pour attribuer un nouveau mot de passe, appliquez la procédure dans Affectation d'un mot de passe du système. 6. Quittez le programme de configuration du système. Mot de passe administrateur ... -
Page 9: Désactivation D'un Mot De Passe Oublié Et Définition D'un Nouveau Mot De Passe
Pour attribuer un nouveau mot de passe administrateur, suivez la procédure décrite à la section Affectation d'un mot de passe administrateur. 4. Quittez le programme de configuration du système. Désactivation d'un mot de passe oublié et définition d'un nouveau mot de passe Pour réinitialiser les mots de passe (système ou administrateur), voir Effacement des mots de passe oubliés. Positionnement des cavaliers Cavalier Positionnement Description PSWD Les fonctions de mot de passe sont activées (valeur par défaut). Les fonctions de mot de passe sont désactivées. RTCRST L'horloge en temps réel n'a pas été réinitialisée. L'horloge en temps réel est en cours de réinitialisation (cavalier fermé temporairement). Avec cavalier Sans cavalier Effacement des mots de passe oubliés AVERTISSEMENT : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour des informations complémentaires sur les consignes de sécurité, voir la page d'accueil Regulatory Compliance (Conformité à la réglementation) à l'adresse : www.dell.com/regulatory_compliance. PRÉCAUTION : ce processus supprime à la fois le mot de passe système et le mot de passe de configuration. ... -
Page 10: Effacement Des Paramètres Cmos
Programme de configuration du système), les mots de passe système et administrateur ont pour valeur Not Set (Non défini) : cela signifie que la fonctionnalité est activée, mais qu'aucun mot de passe n'est attribué. 13. Affectez un nouveau mot de passe système et/ou administrateur. Effacement des paramètres CMOS AVERTISSEMENT : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour des informations complémentaires sur les consignes de sécurité, voir la page d'accueil Regulatory Compliance (Conformité à la réglementation) à l'adresse : www.dell.com/regulatory_compliance. 1. Suivez les instructions de la section Avant d'intervenir à l'intérieur de votre ordinateur. 2. Retirez le capot de l'ordinateur. 3. Réinitialisez les paramètres CMOS actuels : Identifiez les cavaliers PSWD et CMOS (RTCRST) sur la carte système (voir Protection par mot de passe). -
Page 11: Dell Diagnostics
Démarrage de Dell Diagnostics à partir de votre disque dur 1. Mettez votre ordinateur sous tension (ou redémarrez-le). 2. Lorsque le logo DELL apparaît, appuyez immédiatement sur <F12>. REMARQUE : si un message vous indique qu'aucune partition d'utilitaire de diagnostic n'a été trouvée, exécutez Dell Diagnostics à partir de votre support Drivers and Utilities. Si vous n'avez pas appuyé sur la touche assez vite, le logo du système d'exploitation apparaît. Patientez jusqu'à ce que le bureau Microsoft® Windows® s'affiche. Ensuite, arrêtez l'ordinateur, puis réessayez. 3. Lorsque la liste des périphériques d'amorçage s'affiche, sélectionnez Boot to Utility Partition (Démarrer depuis la partition d'utilitaires) et appuyez sur <Entrée>. 4. Lorsque la fenêtre Main Menu (Menu principal) de Dell Diagnostics s'ouvre, sélectionnez le test à exécuter. Démarrage de Dell Diagnostics à partir du CD Drivers and Utilities 1. Insérez le disque Drivers and Utilities. 2. Arrêtez puis redémarrez l'ordinateur. Lorsque le logo DELL apparaît, appuyez immédiatement sur <F12>. Si vous attendez trop longtemps et que le logo Windows apparaît, attendez encore jusqu'à ce que le bureau Windows s'affiche. Ensuite, arrêtez l'ordinateur, puis réessayez. REMARQUE : la procédure ci-dessous modifie la séquence d'amorçage pour un seul démarrage. Au démarrage suivant, l'ordinateur s'amorce selon l'ordre dans lequel les périphériques sont indiqués dans le programme de configuration du système. 3. Lorsque la liste des périphériques d'amorçage s'affiche, sélectionnez Onboard or USB CD-ROM Drive (Lecteur de CD-ROM USB ou intégré), puis appuyez sur <Entrée>. ... -
Page 12: Codes Du Voyant Du Bouton D'alimentation
Dell Diagnostics récupère les informations de configuration de l'ensemble des périphériques à partir du programme de configuration du système, de la mémoire et de divers tests internes. Ces informations sont ensuite affichées dans la liste des périphériques située sur le volet gauche de l'écran. Cette liste peut ne pas répertorier les noms de tous les composants installés sur votre ordinateur ou de tous les périphériques qui y sont connectés. Parameters Permet de personnaliser le test en modifiant ses paramètres. (Paramètres) 4. Si vous exécutez Dell Diagnostics à partir du disque Drivers and Utilities, retirez celui-ci à la fin des tests. 5. Fermez l'écran de test pour revenir à l'écran Main Menu (Menu principal). Pour quitter Dell Diagnostics et redémarrer l'ordinateur, fermez l'écran Main Menu (Menu principal). Codes du voyant du bouton d'alimentation Les voyants de diagnostic fournissent beaucoup plus d'informations sur l'état du système, mais les états des voyants d'alimentation hérités sont également pris en charge sur votre ordinateur. Le tableau ci-dessous répertorie les états des voyants d'alimentation. État du voyant Description d'alimentation Éteint... -
Page 13: Voyants De Diagnostic
Séquence des Description du problème Résolution proposée voyants L'ordinateur est correctement éteint Branchez l'ordinateur sur une prise électrique en fonctionnement. ou une éventuelle défaillance est Si le problème persiste, contactez DELL. survenue avant le chargement du BIOS. Les voyants de diagnostic ne sont pas allumés lorsque le système d'exploitation de l'ordinateur s'est lancé correctement. Défaillance probable du processeur. Remettez en place le processeur (voir Informations sur le processeur de votre ordinateur). - Page 14 Si le problème persiste, contactez DELL. Les modules de mémoire sont Vérifiez qu'il n'y a pas d'exigences spécifiques sur les modules mémoire ou sur les détectés, mais une erreur de emplacements dans les connecteurs. compatibilité ou de configuration de Vérifiez que la mémoire utilisée est prise en charge par le système (voir la section la mémoire s'est produite. «Caractéristiques» de votre ordinateur). Si le problème persiste, contactez DELL. Panne possible d'une carte Déterminez s'il existe un conflit, en retirant une carte d'extension (autre qu'une carte d'extension. graphique), puis en redémarrant l'ordinateur. Si le problème persiste, réinstallez la carte retirée, retirez une autre carte puis redémarrez l'ordinateur. Recommencez cette procédure pour chaque carte d'extension installée. Si l'ordinateur démarre normalement, lancez le processus de dépannage approprié sur la dernière carte retirée pour savoir si celle-ci provoque des conflits de ressources. Si le problème persiste, contactez DELL. Une autre panne s'est produite. Vérifiez que les câbles de disque dur et de lecteur optique sont correctement connectés. Si un message d'erreur vous informe qu'un problème lié à un périphérique (lecteur de ...
-
Page 15: Retrait Et Réinstallation De Pièces
Retour à la page Contenu Retrait et réinstallation de pièces Guide de maintenance Dell™ OptiPlex™ XE—Ordinateur de bureau Capot Panneau avant Lecteur optique Disque dur secondaire Disque dur principal Ventilateur du dissipateur de chaleur Dissipateur de chaleur et processeur Ventilateur Mémoire Capteur thermique Bloc d'alimentation Carte d'extension Plaque arrière Panneau d'E/S Commutateur d'intrusion dans le châssis Haut-parleur interne Pile bouton... -
Page 16: Caractéristiques
Retour à la page Contenu Caractéristiques Guide de maintenance Dell™ OptiPlex™ XE—Ordinateur de bureau Processeur Boutons de commande et voyants Mémoire Réseau Bus d'extension Audio Vidéo Alimentation Informations système Connecteurs de la carte système Cartes Caractéristiques physiques Disques et lecteurs Caractéristiques environnementales Connecteurs externes REMARQUE : les configurations peuvent varier d'une région à l'autre. Pour plus d'informations concernant la configuration de votre ordinateur, cliquez sur le bouton Démarrer® Aide et support, puis sélectionnez l'option permettant d'afficher des informations relatives à votre ordinateur. REMARQUE : Sauf si précision, les caractéristiques sont identiques pour les ordinateurs de bureau et compacts. Processeur ® Type Intel Core™2 E7400 ®... - Page 17 Audio Intégré Realtek ALC269Q-VB Haut-parleur facultatif dans le châssis Réseau Intégré Carte réseau intégrée Broadcom BCM57780 Gigabit Contrôleur LAN Ethernet prenant en charge les communications de 10/100/1 000 Mbits/s Carte réseau intégrée Broadcom BCM5761 NetXtreme Informations système Jeu de puces Puce intégrée Intel Q45/ICH10DO Canaux DMA huit Niveaux d'interruption Puce du BIOS (NVRAM) 16 Mo Bus d'extension Type de bus PCI 3.2 PCI Express 1.1 SATA 1.0 et 2.0 USB 2.0 Vitesse de bus PCI : 133 Mo/s...
- Page 18 Disques durs SATA de 3,5 pouces : Ordinateur de bureau deux Ordinateur compact : Lecteur SATA DVD+/-RW de 5,25 pouces : Ordinateur de bureau Ordinateur compact : one (extra plat) REMARQUE : L'ordinateur compact ne peut prendre en charge que deux disques durs 2,5 pouces avec support. Connecteurs externes Audio : Panneau arrière : connecteur de ligne de sortie connecteur de ligne d'entrée (connecteur pour microphone) Réseau deux connecteurs RJ45 Série deux connecteurs 9 broches ; compatibles 16550C USB 2.0 : Panneau avant deux connecteurs Panneau arrière quatre connecteurs...
- Page 19 carte système ou le bloc d'alimentation. voyant orange clignotant : indique qu'il y a un problème avec la carte système. voyant d'activité du lecteur affiche l'activité du disque dur SATA ou du lecteur optique. voyant bleu : clignote lorsque l'ordinateur lit ou écrit des données sur le lecteur. voyant de connectivité réseau voyant bleu : bonne connexion entre le réseau et l'ordinateur. éteint : indique que l'ordinateur ne détecte pas de connexion physique au réseau. Voyants de diagnostic quatre voyants sur le panneau avant de l'ordinateur. ® voyant bleu : bonne connexion entre le réseau et Voyant de connexion Wi-Fi l'ordinateur. éteint : indique que l'ordinateur ne détecte pas de connexion au réseau. Arrière de l'ordinateur : Voyant d'intégrité de liaison sur la carte réseau voyant vert : bonne connexion de 10 Mbits/s entre le intégrée réseau et l'ordinateur. voyant orange : bonne connexion de 100 Mbits/s entre le réseau et l'ordinateur. voyant jaune : bonne connexion de 1000 Mbits/s ...
- Page 20 Caractéristiques environnementales Température : Fonctionnement 10 °C à 45 °C (de 50 °F à 113 °F) En stockage –40 à 60 °C (de –40 à 140 °F) Humidité relative De 20 à 80 % (sans condensation) Tolérance maximale aux vibrations : Fonctionnement vibration aléatoire 5 ~500 Hz, 0,26 g, deux côtés En stockage vibration aléatoire 5 ~500 Hz, 2,2 g, six côtés Choc maximal : Fonctionnement HALF SN 40 G/2 ms, deux côtés En stockage HALF SN 105 G/2 ms, six côtés Altitude : Fonctionnement moins de 3 048 m (10 000 pieds) (42 °C à 10 000 pieds) En stockage moins de 10 668 m (35 000 pieds) Niveau de contaminants atmosphériques G2 ou moins selon ISA-S71.04-1985 Retour à la page Contenu...
-
Page 21: Disposition De La Carte Système
Retour à la page Contenu Disposition de la carte système Guide de maintenance pour l'ordinateur de bureau Dell™ OptiPlex™ XE—Ordinateur de bureau connecteur d'alimentation du processeur (12V support du processeur (CPU) POWER) connecteurs de module de mémoire (DIMM_4) connecteur de mémoire (DIMM_2) connecteurs de module de mémoire (DIMM_3) connecteur de mémoire (DIMM_1) support de pile (BATTERY) cavalier de mot de passe (PSWD) connecteurs de lecteur SATA (SATA0) connecteurs de lecteur SATA (SATA1) connecteurs de lecteur SATA (SATA2) connecteur du capteur thermique (arrière) -
Page 22: Retrait De La Plaque Arrière
Retour à la page Contenu Plaque arrière Guide de maintenance Dell™ OptiPlex™ XE—Ordinateur de bureau AVERTISSEMENT : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour des informations complémentaires sur les consignes de sécurité, voir la page d'accueil Regulatory Compliance (Conformité à la réglementation) à l'adresse : www.dell.com/regulatory_compliance. Retrait de la plaque arrière REMARQUE : vous devrez peut-être installer Adobe® Flash® Player depuis le site Adobe.com pour voir les illustrations ci-dessous. 1. Suivez les instructions de la section Avant d'intervenir à l'intérieur de votre ordinateur. 2. Retirez la(les) carte(s) d'extension. 3. Soulevez et retirez la plaque arrière du châssis. Réinstallation de la plaque arrière Pour réinstaller la plaque arrière, suivez les étapes ci-dessus dans l'ordre inverse. -
Page 23: Retrait De La Carte D'extension
Retour à la page Contenu Carte d'extension Guide de maintenance Dell™ OptiPlex™ XE—Ordinateur de bureau AVERTISSEMENT : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour des informations complémentaires sur les consignes de sécurité, voir la page d'accueil Regulatory Compliance (Conformité à la réglementation) à l'adresse : www.dell.com/regulatory_compliance. Retrait de la carte d'extension REMARQUE : vous devrez peut-être installer Adobe® Flash® Player depuis le site Adobe.com pour voir les illustrations ci-dessous. 1. Suivez les instructions de la section Avant d'intervenir à l'intérieur de votre ordinateur. 2. Tournez la languette de dégagement située sur le loquet de retenue de la carte. 3. Tirez doucement sur le levier de dégagement bleu à l'opposé de la carte puis sortez la carte de son connecteur sur la carte système. ... -
Page 24: Retrait De La Pile Bouton
Retour à la page Contenu Pile bouton Guide de maintenance Dell™ OptiPlex™ XE—Ordinateur de bureau AVERTISSEMENT : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour des informations complémentaires sur les consignes de sécurité, voir la page d'accueil Regulatory Compliance (Conformité à la réglementation) à l'adresse : www.dell.com/regulatory_compliance. Retrait de la pile bouton REMARQUE : vous devrez peut-être installer Adobe® Flash® Player depuis le site Adobe.com pour voir les illustrations ci-dessous. 1. Suivez les instructions de la section Avant d'intervenir à l'intérieur de votre ordinateur. 2. Tirez la languette de maintien de la pile-bouton. -
Page 25: Retrait Du Capot
Retour à la page Contenu Capot Guide de maintenance Dell™ OptiPlex™ XE—Ordinateur de bureau AVERTISSEMENT : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour des informations complémentaires sur les consignes de sécurité, voir la page d'accueil Regulatory Compliance (Conformité à la réglementation) à l'adresse : www.dell.com/regulatory_compliance. Retrait du capot REMARQUE : vous devrez peut-être installer Adobe® Flash® Player depuis le site Adobe.com pour voir les illustrations ci-dessous. 1. Suivez les instructions de la section Avant d'intervenir à l'intérieur de votre ordinateur. 2. Tirez sur le loquet de fermeture du capot. -
Page 26: Retrait Du Ventilateur Du Dissipateur De Chaleur
Retour à la page Contenu Ventilateur du dissipateur de chaleur Guide de maintenance Dell™ OptiPlex™ XE—Ordinateur de bureau AVERTISSEMENT : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour des informations complémentaires sur les consignes de sécurité, voir la page d'accueil Regulatory Compliance (Conformité à la réglementation) à l'adresse : www.dell.com/regulatory_compliance. Retrait du ventilateur du dissipateur de chaleur REMARQUE : vous devrez peut-être installer Adobe® Flash® Player depuis le site Adobe.com pour voir les illustrations ci-dessous. 1. Suivez les instructions de la section Avant d'intervenir à l'intérieur de votre ordinateur. -
Page 27: Ventilateur
Retour à la page Contenu Ventilateur Guide de maintenance pour Dell™ OptiPlex™ XE—Ordinateur de bureau AVERTISSEMENT : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour des informations complémentaires sur les consignes de sécurité, voir la page d'accueil Regulatory Compliance (Conformité à la réglementation) à l'adresse : www.dell.com/regulatory_compliance. Retrait du ventilateur REMARQUE : vous devrez peut-être installer Adobe® Flash® Player depuis le site Adobe.com pour voir les illustrations ci-dessous. 1. Suivez les instructions de la section Avant d'intervenir à l'intérieur de votre ordinateur. 2. Retirez le panneau avant. 3. Retirez le lecteur optique. -
Page 28: Retrait Du Panneau Avant
Retour à la page Contenu Panneau avant Guide de maintenance pour Dell™ OptiPlex™ XE—Ordinateur de bureau AVERTISSEMENT : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour des informations complémentaires sur les consignes de sécurité, voir la page d'accueil Regulatory Compliance (Conformité à la réglementation) à l'adresse : www.dell.com/regulatory_compliance. Retrait du panneau avant REMARQUE : vous devrez peut-être installer Adobe® Flash® Player depuis le site Adobe.com pour voir les illustrations ci-dessous. 1. Suivez les instructions de la section Avant d'intervenir à l'intérieur de votre ordinateur. 2. Libérez les languettes qui fixent le panneau avant au châssis de l'ordinateur. 3. Retirez le panneau avant de l'ordinateur. -
Page 29: Retrait Du Disque Dur Principal
Retour à la page Contenu Disque dur principal Guide de maintenance pour Dell™ OptiPlex™ XE—Ordinateur de bureau AVERTISSEMENT : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour des informations complémentaires sur les consignes de sécurité, voir la page d'accueil Regulatory Compliance (Conformité à la réglementation) à l'adresse : www.dell.com/regulatory_compliance. Retrait du disque dur principal REMARQUE : vous devrez peut-être installer Adobe® Flash® Player depuis le site Adobe.com pour voir les illustrations ci-dessous. 1. Suivez les instructions de la section Avant d'intervenir à l'intérieur de votre ordinateur. 2. Retirez le lecteur optique. -
Page 30: Disque Dur Secondaire
Retour à la page Contenu Disque dur secondaire Guide de maintenance pour Dell™ OptiPlex™ XE—Ordinateur de bureau AVERTISSEMENT : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour des informations complémentaires sur les consignes de sécurité, voir la page d'accueil Regulatory Compliance (Conformité à la réglementation) à l'adresse : www.dell.com/regulatory_compliance. Retrait du disque dur secondaire REMARQUE : vous devrez peut-être installer Adobe® Flash® Player depuis le site Adobe.com pour voir les illustrations ci-dessous. 1. Suivez les instructions de la section Avant d'intervenir à l'intérieur de votre ordinateur. 2. Retirez le lecteur optique. -
Page 31: Dissipateur De Chaleur Et Processeur
Retour à la page Contenu Dissipateur de chaleur et processeur Guide de maintenance pour Dell™ OptiPlex™ XE—Ordinateur de bureau AVERTISSEMENT : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour des informations complémentaires sur les consignes de sécurité, voir la page d'accueil Regulatory Compliance (Conformité à la réglementation) à l'adresse : www.dell.com/regulatory_compliance. Retrait du dissipateur de chaleur et le processeur REMARQUE : vous devrez peut-être installer Adobe® Flash® Player depuis le site Adobe.com pour voir les illustrations ci-dessous. 1. Suivez les instructions de la section Avant d'intervenir à l'intérieur de votre ordinateur. -
Page 32: Retrait Du Commutateur D'intrusion Dans Le Châssis
Retour à la page Contenu Commutateur d'intrusion dans le châssis Guide de maintenance pour Dell™ OptiPlex™ XE—Ordinateur de bureau AVERTISSEMENT : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour des informations complémentaires sur les consignes de sécurité, voir la page d'accueil Regulatory Compliance (Conformité à la réglementation) à l'adresse : www.dell.com/regulatory_compliance. Retrait du commutateur d'intrusion dans le châssis REMARQUE : vous devrez peut-être installer Adobe® Flash® Player depuis le site Adobe.com pour voir les illustrations ci-dessous. 1. Suivez les instructions de la section Avant d'intervenir à l'intérieur de votre ordinateur. 2. Débranchez le câble du commutateur d'intrusion dans le châssis de la carte système. 3. Faites glisser le commutateur d'intrusion dans le châssis hors de son logement sur la languette métallique et appuyez dessus pour le retirer de l'ordinateur. Réinstallation du commutateur d'intrusion dans le châssis Pour réinstaller le commutateur d'intrusion, suivez cette procédure dans l'ordre inverse. Retour à la page Contenu... -
Page 33: Retrait Du Haut-Parleur Interne
Retour à la page Contenu Haut-parleur interne Guide de maintenance Dell™ OptiPlex™ XE—Ordinateur de bureau AVERTISSEMENT : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour des informations complémentaires sur les consignes de sécurité, voir la page d'accueil Regulatory Compliance (Conformité à la réglementation) à l'adresse : www.dell.com/regulatory_compliance. Retrait du haut-parleur interne REMARQUE : vous devrez peut-être installer Adobe® Flash® Player depuis le site Adobe.com pour voir les illustrations ci-dessous. 1. Suivez les instructions de la section Avant d'intervenir à l'intérieur de votre ordinateur. 2. Déconnectez le câble du haut-parleur interne de la carte système, puis retirez-le de ses voies de passage sur le châssis. 3. Appuyez sur le loquet de verrouillage et faites glisser le haut-parleur interne vers le haut pour l'extraire de l'ordinateur. -
Page 34: Retrait Du Panneau D'e/S
Retour à la page Contenu Panneau d'E/S Guide de maintenance Dell™ OptiPlex™ XE—Ordinateur de bureau AVERTISSEMENT : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour des informations complémentaires sur les consignes de sécurité, voir la page d'accueil Regulatory Compliance (Conformité à la réglementation) à l'adresse : www.dell.com/regulatory_compliance. Retrait du panneau d'E/S REMARQUE : vous devrez peut-être installer Adobe® Flash® Player depuis le site Adobe.com pour voir les illustrations ci-dessous. 1. Suivez les instructions de la section Avant d'intervenir à l'intérieur de votre ordinateur. 2. Retirez le panneau avant. -
Page 35: Retrait De La Mémoire
Retour à la page Contenu Mémoire Guide de maintenance Dell™ OptiPlex™ XE—Ordinateur de bureau AVERTISSEMENT : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour des informations complémentaires sur les consignes de sécurité, voir la page d'accueil Regulatory Compliance (Conformité à la réglementation) à l'adresse : www.dell.com/regulatory_compliance. Retrait de la mémoire REMARQUE : vous devrez peut-être installer Adobe® Flash® Player depuis le site Adobe.com pour voir les illustrations ci-dessous. 1. Suivez les instructions de la section Avant d'intervenir à l'intérieur de votre ordinateur. 2. Retirez le lecteur optique. 3. Appuyez sur les languettes de fixation pour libérer le module de mémoire. 4. Soulevez le module de mémoire hors du connecteur et retirez-le de l'ordinateur. -
Page 36: Retrait Du Lecteur Optique
Retour à la page Contenu Lecteur optique Guide de maintenance Dell™ OptiPlex™ XE—Ordinateur de bureau AVERTISSEMENT : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour des informations complémentaires sur les consignes de sécurité, voir la page d'accueil Regulatory Compliance (Conformité à la réglementation) à l'adresse : www.dell.com/regulatory_compliance. Retrait du lecteur optique REMARQUE : vous devrez peut-être installer Adobe® Flash® Player depuis le site Adobe.com pour voir les illustrations ci-dessous. 1. Suivez les instructions de la section Avant d'intervenir à l'intérieur de votre ordinateur. 2. Débranchez les câbles d'alimentation et de données du lecteur optique. 3. Tirez vers le haut le loquet de déverrouillage du lecteur et faites glisser le lecteur optique vers l'arrière de l'ordinateur. ... -
Page 37: Retrait Du Bloc D'alimentation
Retour à la page Contenu Bloc d'alimentation Guide de maintenance Dell™ OptiPlex™ XE—Ordinateur de bureau AVERTISSEMENT : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour des informations complémentaires sur les consignes de sécurité, voir la page d'accueil Regulatory Compliance (Conformité à la réglementation) à l'adresse : www.dell.com/regulatory_compliance. Retrait du bloc d'alimentation REMARQUE : vous devrez peut-être installer Adobe® Flash® Player depuis le site Adobe.com pour voir les illustrations ci-dessous. 1. Suivez les instructions de la section Avant d'intervenir à l'intérieur de votre ordinateur. 2. Retirez le lecteur optique. -
Page 38: Retrait De La Carte Système
Retour à la page Contenu Carte système Guide de maintenance Dell™ OptiPlex™ XE—Ordinateur de bureau AVERTISSEMENT : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour des informations complémentaires sur les consignes de sécurité, voir la page d'accueil Regulatory Compliance (Conformité à la réglementation) à l'adresse : www.dell.com/regulatory_compliance. Retrait de la carte système REMARQUE : vous devrez peut-être installer Adobe® Flash® Player depuis le site Adobe.com pour voir les illustrations ci-dessous. 1. Suivez les instructions de la section Avant d'intervenir à l'intérieur de votre ordinateur. 2. Retirez le lecteur optique. 3. Retirez le disque dur secondaire (le cas échéant). ... -
Page 39: Capteur Thermique
Retour à la page Contenu Capteur thermique Guide de maintenance Dell™ OptiPlex™ XE—Ordinateur de bureau AVERTISSEMENT : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour des informations complémentaires sur les consignes de sécurité, voir la page d'accueil Regulatory Compliance (Conformité à la réglementation) à l'adresse : www.dell.com/regulatory_compliance. Retrait du capteur thermique avant Réinstallation du capteur thermique avant Retrait du capteur thermique arrière Réinstallation du capteur thermique arrière Retrait du capteur thermique avant REMARQUE : vous devrez peut-être installer Adobe® Flash® Player depuis le site Adobe.com pour voir les illustrations ci-dessous. 1. Suivez les instructions de la section Avant d'intervenir à l'intérieur de votre ordinateur. -
Page 40: Réinstallation Du Capteur Thermique Arrière
4. Retirez le capteur thermique arrière de l'ordinateur. Réinstallation du capteur thermique arrière Pour réinstaller le capteur thermique arrière, suivez les étapes ci-dessus dans l'ordre inverse. Retour à la page Contenu... -
Page 41: Intervention À L'intérieur De Votre Ordinateur
Retour à la page Contenu Intervention à l'intérieur de votre ordinateur Guide de maintenance Dell™ OptiPlex™ XE—Ordinateur de bureau Avant intervention à l'intérieur de votre ordinateur Outils recommandés Éteindre votre ordinateur Après intervention à l'intérieur de votre ordinateur Avant intervention à l'intérieur de votre ordinateur Respectez les consignes de sécurité suivantes pour vous aider à protéger votre ordinateur de dommages éventuels et pour garantir votre sécurité personnelle. Sauf indication contraire, chaque procédure décrite dans ce document suppose que les conditions suivantes sont remplies : Vous avez suivi les étapes de la section Intervention à l'intérieur de votre ordinateur. Vous avez lu les consignes de sécurité fournies avec votre ordinateur. Pour remplacer un composant ou l'installer, s'il est acheté séparément, effectuez la procédure de retrait en sens inverse. AVERTISSEMENT : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour des informations complémentaires sur les consignes de sécurité, voir la page d'accueil Regulatory Compliance (Conformité à la réglementation) à l'adresse : www.dell.com/regulatory_compliance. PRÉCAUTION : la plupart des réparations ne peuvent être effectuées que par un technicien de maintenance agréé. N'effectuez que les opérations de dépannage et les petites réparations autorisées par la documentation de votre produit, ou selon les instructions fournies en ligne ou par téléphone par l'équipe de maintenance et d'assistance technique. Les dommages causés par des interventions de maintenance non autorisées par Dell ne sont pas couverts par votre garantie. Consultez et respectez les consignes de sécurité livrées avec le produit. PRÉCAUTION : pour éviter une décharge électrostatique, mettez-vous à la terre à l'aide d'un bracelet antistatique ou en touchant régulièrement une surface métallique non peinte, par exemple un connecteur sur le panneau arrière de l'ordinateur. PRÉCAUTION : manipulez les composants et les cartes avec soin. Ne touchez pas les composants ni les contacts d'une carte. Tenez une carte par les bords ou par la languette de fixation métallique. Tenez un composant, tel qu'un processeur, par les bords et non par les broches. -
Page 42: Après Intervention À L'intérieur De Votre Ordinateur
Sous Windows® XP : Cliquez sur Éteindre Start® Turn Off Computer. L'ordinateur s'éteint après l'arrêt du système d'exploitation. 2. Vérifiez que l'ordinateur et les périphériques qui y sont connectés sont éteints. S'ils ne s'éteignent pas automatiquement après l'arrêt du système d'exploitation, maintenez enfoncé le bouton d'alimentation pendant environ 6 secondes. Après intervention à l'intérieur de votre ordinateur Après toute procédure de réinstallation, reconnectez tout périphérique, carte et câble avant d'allumer l'ordinateur. 1. Réinstallez le capot de l'ordinateur (voir la section Capot). PRÉCAUTION : pour connecter un câble réseau, branchez-le d'abord au périphérique réseau puis à l'ordinateur. 2. Branchez les câbles téléphoniques ou réseau sur l'ordinateur. 3. Branchez l'ordinateur et tous les périphériques connectés sur leurs prises secteur. 4. Allumez l'ordinateur. Vérifiez que votre ordinateur fonctionne correctement en exécutant Dell Diagnostics. Voir Dell Diagnostics. Retour à la page Contenu...
