Construction, dimensions

Dimensions

28
Construction mécanique
Pour les dimensions, voir le Configurateur de produit :
Recherche de produit → Démarrer la configuration → après la configuration, cliquer sur "CAD"
Les dimensions suivantes sont des valeurs arrondies. Par conséquent, les dimensions peuvent
différer des valeurs indiquées sur www.endress.com.

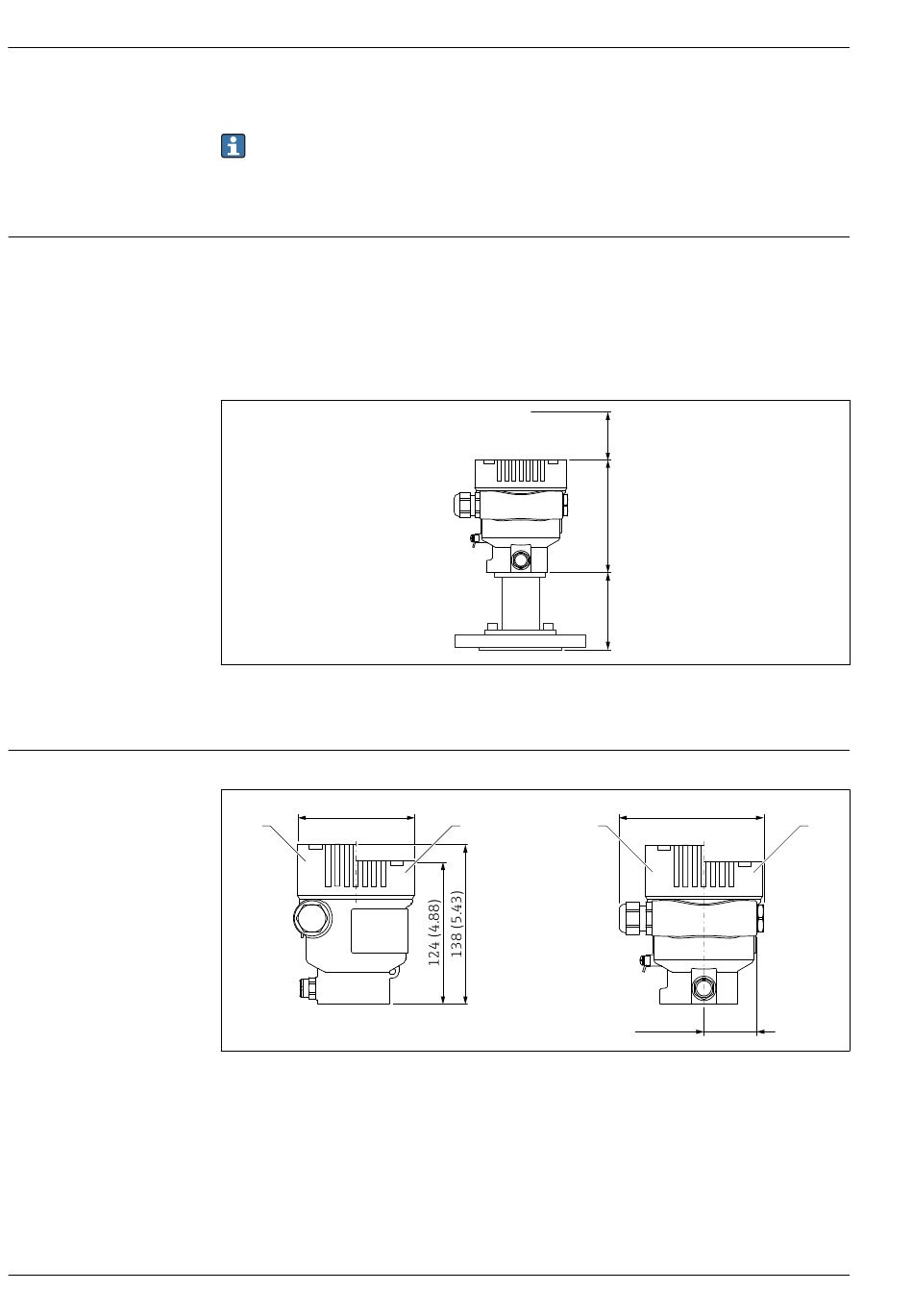

Hauteur de l'appareil
La hauteur de l' a ppareil est calculée à partir de
• la hauteur du boîtier
• la hauteur du raccord process correspondant
La hauteur de chaque composant figure dans les chapitres suivants. Pour calculer la hauteur de
l' a ppareil, additionner les différentes hauteurs des composants. Tenir compte de la distance de
montage (espace utilisé pour monter l' a ppareil).
A Dégagement de montage
B Hauteur du boîtier
H Hauteur du raccord process
Boîtier à simple compartiment
101 (3.98)
1
Unité de mesure mm (in)
1 Hauteur 122 mm (4,80 in) avec couvercle muni d' u ne fenêtre transparente en plastique ; hauteur
138 mm (5,43 in) avec couvercle muni d' u ne fenêtre transparente en verre (appareils pour Ex d, Ex
poussières)
2 Couvercle sans fenêtre transparente
www.endress.com
A
B
H
1
2
Cerabar PMC71B
125 (4.92)
45 (1.77)
