3. La fonction d'inhibition peut être paramétrée uniquement pour la sortie de l'objet à détecter.
Lors du paramétrage de la fonction d'inhibition uniquement pour la sortie de l'objet à détecter, installez
le capteur d'inhibition dans la zone dangereuse uniquement. L'installation dans la zone de sécurité n'est
pas nécessaire.
Les conditions d'utilisation de la fonction d'inhibition uniquement pour la sortie de l'objet à détecter sont
les suivantes.
• L'objet à détecter doit se déplacer sur un côté.
(L'objet à détecter doit se déplacer de la zone dangereuse vers la zone de sécurité.)
• L'objet à détecter doit traverser la zone de protection dans les 4 secondes suivant la désactivation du
capteur d'inhibition. (Nota)
Nota : 1) Le paramétrage du temps peut être de 0 à 4 s (unité : 0,1 ms) par le contrôleur portable SFC-HC (en option)

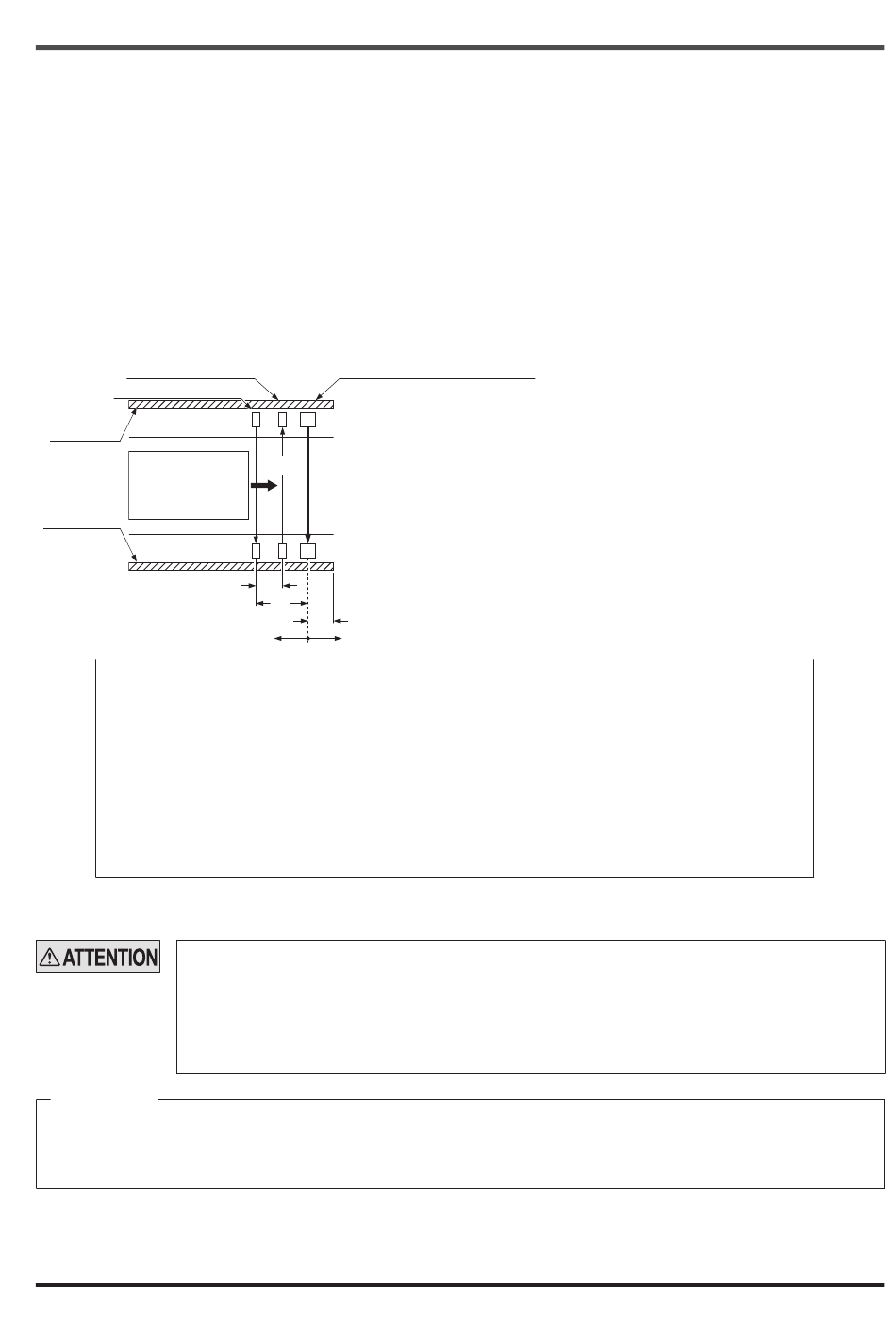

<Exemple de conditions d'installation de capteurs d'inhibition avec paramétrage uniquement pour la
sortie de l'objet à détecter avec la fonction d'inhibition>
Capteur d'inhibition B
Capteur d'inhibition A
Structure de
protection
Objet à détecter
Structure de
protection
Zone dangereuse
1. La distance entre les capteurs d'inhibition A à B doit être parcourue par l'objet à détecter en un intervalle de temps
de 0,03 à 3 s.
Distance entre A et B (m) < S (m/s) × 3 (s)
S : Vitesse de déplacement (m/s) de l'objet à détecter
2. La distance entre le capteur d'inhibition A et la barrière immatérielle de sécurité doit être parcourue par l'objet à
détecter en un intervalle de temps de 4 s maxi.
Distance entre le capteur d'inhibition A et la barrière immatérielle de sécurité (m) < S (m/s) × 4 (s)
Distance entre le capteur d'inhibition A et la barrière immatérielle de sécurité (m) < Longueur totale de l'objet à
détecter (m)
S : Vitesse de déplacement (m/s) de l'objet à détecter
3. La distance entre la barrière immatérielle et la fin de la zone de protection doit être parcourue par l'objet à détecter
en un intervalle de temps de 4 s maxi.
Distance entre la barrière immatérielle de sécurité et la fin de la zone de protection (m) < S (m/s) × 4 (s) - 0,2
S : Vitesse de déplacement (m/s) de l'objet à détecter
Nota : 2) Si un faisceau dont la fonction d'inhibition est désactivée est interrompu durant l'inhibition, la sortie de contrôle (OSSD
1/2) est désactivée et la fonction d'inhibition est relâchée.
Lors de l'utilisation simultanée de la fonction d'inhibition uniquement pour la sortie de l'objet à détecter
et de la fonction de masquage flottant, paramétrez le modèle SFC-HC (en option). Concernant la mé-
thode de paramétrage, consultez le manuel d'instructions fourni avec le contrôleur portable.
● Le nombre de faisceaux pouvant être défini pour la fonction de masquage flottant est de 0 ou 1
uniquement.
● En cas de désactivation des deux derniers faisceaux du canal de la fonction de masquage flottant
activée, veillez à activer la fonction d'inhibition des deux derniers faisceaux de chaque canal.
<Référence>
Le nombre de capteurs d'inhibition de la fonction d'inhibition et de la fonction d'inhibition uniquement pour la sortie de
l'objet à détecter sont différents
● 4 jeux pour la fonction d'inhibition
● 2 jeux pour la fonction d'inhibition uniquement pour la sortie de l'objet à détecter
4. L'ordre de saisie des entrées d'inhibition 1 et 2 peut être défini et la fonction d'inhibition peut être activée
selon l'ordre de saisie de l'entrée d'inhibition. Par défaut, la fonction d'inhibition est activée quelle que
soit la première saisie.
© Panasonic Electric Works SUNX Co., Ltd. 2011 MF-SF4C-01
Barrière immatérielle de sécurité
S (m/s)
1
2
3
Zone de sécurité
