Soliswitch FTE20
Gamme de température du process
–20 ... 80 °C (–4 ... 176 °F)
Charge mécanique du témoin lumineux optionnel
Le témoin lumineux optionnel doit être protégé contre les contraintes mécaniques (énergie de
rupture > 1 J).
Pour plus d' i nformations, voir le chapitre Caractéristiques techniques →  25.
4.3

Instructions de montage

AVIS
Risque de détérioration de l'appareil en cas de mauvaise manipulation lors de
l'installation
‣
Ne pas tourner le boîtier pour visser le raccord process. Une fois le raccord process vissé, le
boîtier peut être orienté de sorte que les entrées de câble soient orientées vers le bas.
1

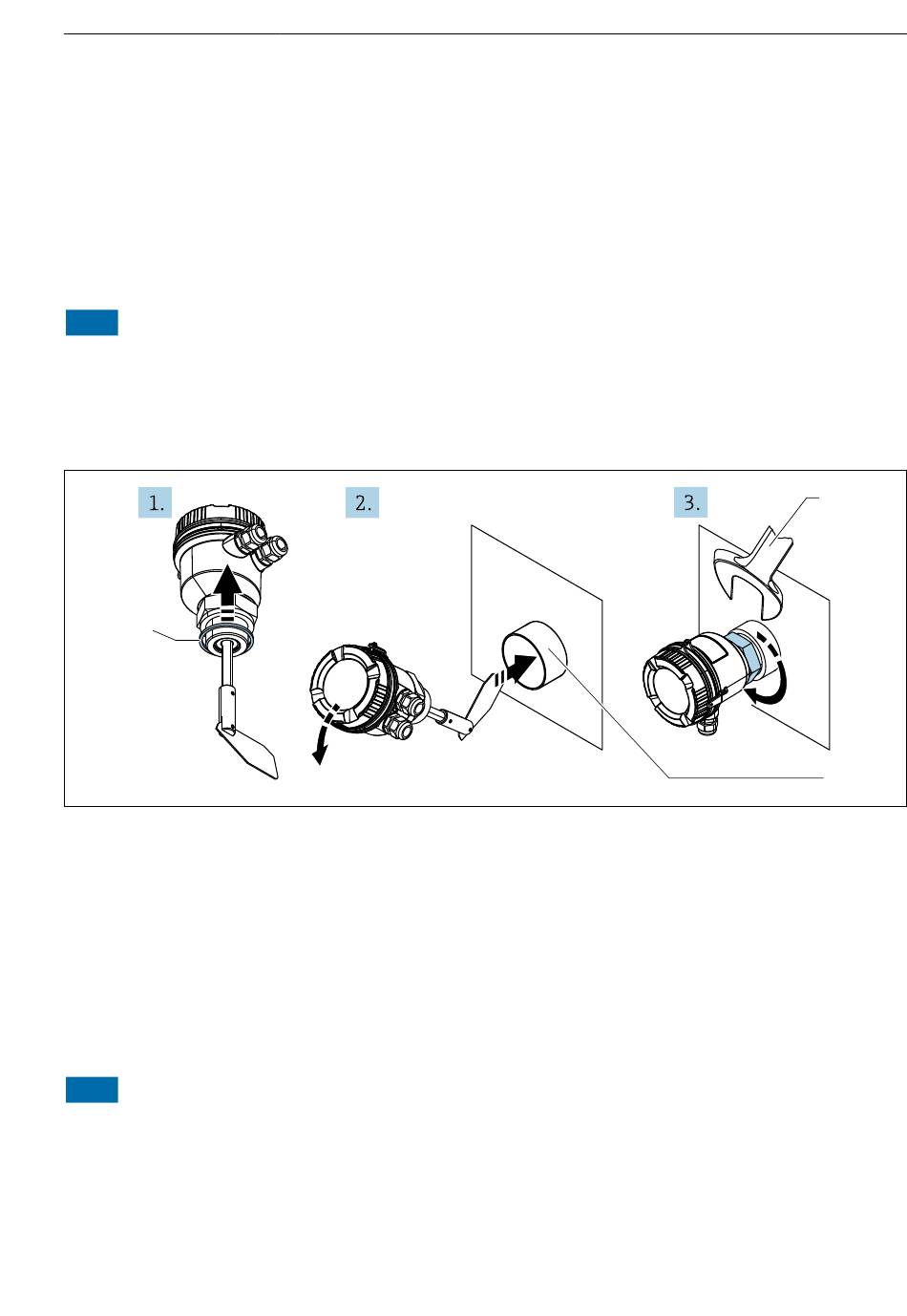

 3 Montage de la version standard
1 Fixer la bague d' é tanchéité (1) 60x48x3 mm (2.36x1.89x0.12 in).
2 Insérer la palette rotative dans la bride de raccordement (3). Remarque : tenir compte de la profondeur
de bride max. du raccord. Avec la palette rotative standard, le montage dans les raccords à bride est
autorisé jusqu' à une longueur de manchon ≤ 40 mm (1,57 in). Pour les longueurs de manchon >
40 mm (1,57 in), seule la version avec la palette rotative articulée peut être utilisée. Il doit être
possible d' i nsérer la palette rotative sans force.
3 Serrer l' é crou à l' a ide d' u ne clé à fourche AF 60 (2).
AVIS
L'appareil avec palette rabattable ne fonctionne pas correctement lorsque la sécurité de
transport est en place.
‣
Retirer la sécurité de transport (filet plastique autour de la palette) avant le montage.
Endress+Hauser
Montage
2
3
A0017361
9
