Fixation Des Pales De Ventilateur; Installation De La Plaque De Montage - Kichler Sutter Place Select Manuel D'instructions

FIXATION DES PALES DE VENTILATEUR

MISE EN GARDE: Retirez les cinq blocs d'expédition en caoutchouc fixés à la face
du moteur. Ces blocs empêchent le moteur de se déplacer pendant l'expédition et
DOIVENT être retirés lors de l'installation.
Étape 1. Fixez une lame sur un support de lame à l'aide des vis et des rondelles en fibre
fournies. (Fig. 15)
Assurez-vous que la lame est droite lorsqu'elle est fixée sur le support de lame. Serrez
chaque vis de montage jusqu'à ce que la rondelle en fibre soit légèrement comprimée.
Répétez cette procédure pour chaque lame.
Étape 2. Fixez chaque lame au moteur à l'aide des vis de montage "Préinstallées" dans
le support de lame. (Fig 15)

INSTALLATION DE LA PLAQUE DE MONTAGE

Étape 1. Desserrez les deux vis sur la bague de montage fixée à l'arbre du moteur et
"retirez" et conservez la troisième vis. (Fig. 16)
Étape 2. Placez les fentes pour les trous de serrure sur la plaque de montage au-
dessus des deux vis précédemment desserrées sur la bague de montage.
Tournez la plaque de montage jusqu'à ce qu'elle soit verrouillée dans la partie étroite des
fentes du trou de serrure.
Serrez les deux vis du trou de serrure, remplacez la troisième vis retirée précédemment
et serrez fermement.
12 | KICHLER.COM
Des vis
Supports de lame

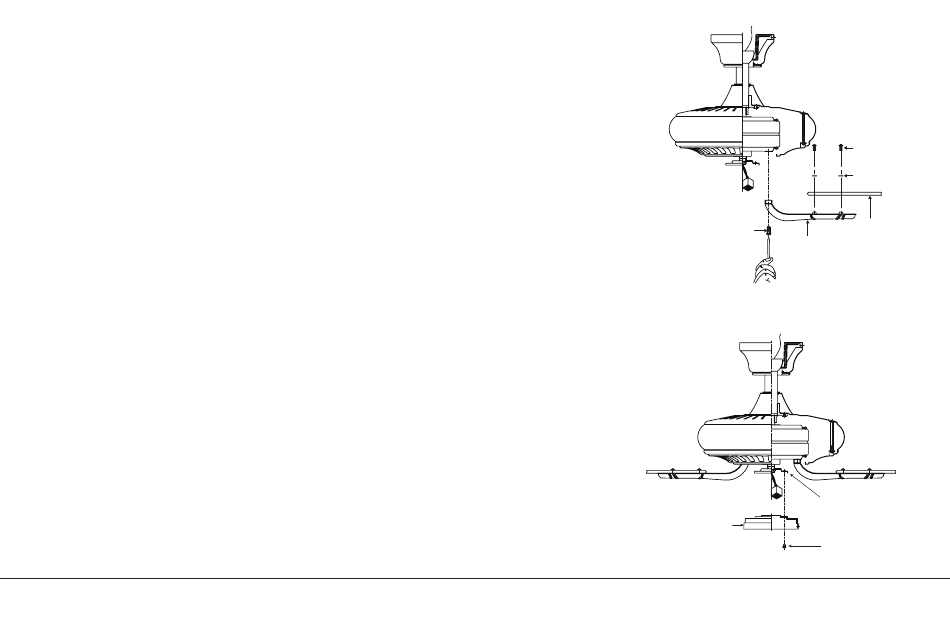

Fig. 15
Bague de montage
Plaque de montage
Des vis
Fig. 16
Des vis
Rondelles
de fibres
Lames
