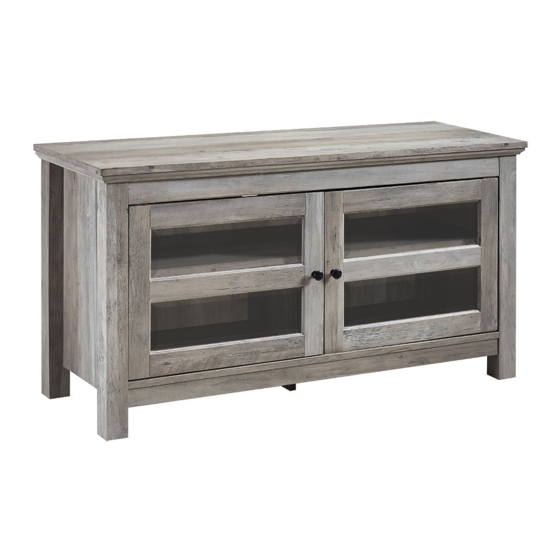

Item # : WQ44CFD
Numéro de Produit : WQ44CFD
Assembly Instructions
Instructions d'assemblage
Pour consulter nos plus récentes instructions d'assemblage, pour commander des pièces de remplacement,
perdues ou endommagées, ou pour tout autre problème relié au service à la clientèle, visiter notre site
internet www.walkeredison.com .
Revised 08/2017
Copyright © 2010, by Walker Edison Furniture Co., LLC. All rights reserved.
P. 1
Publicité
Manuels Connexes pour Walker Edison WQ44CFD
Sommaire des Matières pour Walker Edison WQ44CFD
- Page 1 Pour consulter nos plus récentes instructions d'assemblage, pour commander des pièces de remplacement, perdues ou endommagées, ou pour tout autre problème relié au service à la clientèle, visiter notre site internet www.walkeredison.com . Revised 08/2017 Copyright © 2010, by Walker Edison Furniture Co., LLC. All rights reserved. P. 1...
- Page 2 Un tournevis à tête Phillips est requis pour l’assemblage du produit. VII. Power tools should not be used to assemble this product . VII. Ne pas utiliser d’outils électriques pour assembler ce produit. Copyright © 2010, by Walker Edison Furniture Co., LLC. All rights reserved. P. 2...
-
Page 3: Parts List
Parts List Liste de pièces Copyright © 2010, by Walker Edison Furniture Co., LLC. All rights reserved. P. 3... -
Page 4: Hardware List
Some extra handware may also have bee included. Les quantités de matériaux sur la liste ci-dessus sont requises pour le bon assemblage duproduit. Des matériaux en surplus peuvent être inclus. Copyright © 2010, by Walker Edison Furniture Co., LLC. All rights reserved. P. 4... - Page 5 Screw cam bolts (B) into panel (2). Insert dowels (A) into slat (17). Insérer les goujons de métal (B) dans le panneau (2). Insérer les goujons de bois (A) dans la latte (17). Copyright © 2010, by Walker Edison Furniture Co., LLC. All rights reserved. P. 5...
- Page 6 Insérer les goujons de bois (A) dans les panneaux (2, 3, 4, 15) et la tablette (9). Visser les goujons de métal (B) dans les panneaux (2, 3, 4) et la tablette (9). Copyright © 2010, by Walker Edison Furniture Co., LLC. All rights reserved. P. 6...
- Page 7 Visser les goujons de métal (B) dans les pattes (5, 6, 7, 8). Insérer les goujons de bois (A) dans les pattes (5, 6, 7, 8). Copyright © 2010, by Walker Edison Furniture Co., LLC. All rights reserved. P. 7...
- Page 8 Insérer les vis excentriques (C) dans le panneau (15). Fixer la tablette (9) au panneau (15) en utilisant les goujons de métal et de bois comme guides. Serrer les vis excentriques (C) avec un tournevis. Copyright © 2010, by Walker Edison Furniture Co., LLC. All rights reserved. P. 8...
- Page 9 Fixer les pattes (7, 8) au panneau (4) en utilisant les goujons de métal et de bois comme guides. Insérer les vis excentriques (C) dans le panneau (4) et serrer avec un tournevis. Copyright © 2010, by Walker Edison Furniture Co., LLC. All rights reserved. P. 9...
- Page 10 (C) dans la latte (10) et serrer avec un tournevis. Glisser le panneau arrière (14) en place en utilisant les fentes à l’arrière de l’assemblage du cadre. Copyright © 2010, by Walker Edison Furniture Co., LLC. All rights reserved. P. 10...
- Page 11 Insérer les vis excentriques (C) dans l’assemblage du cadre. Fixer le plateau du haut (1) à l’assemblage du cadre en utilisant les goujons de métal et de bois comme guides. Serrer les vis excentriques (C) avec un tournevis. Copyright © 2010, by Walker Edison Furniture Co., LLC. All rights reserved. P. 11...
- Page 12 (11, 12) en utilisant les vis (J). Fixer la charnière (L) à la porte (11) en utilisant les vis (J). Fixer la charnière (K) à la porte (12) en utilisant les vis (J). Copyright © 2010, by Walker Edison Furniture Co., LLC. All rights reserved. P. 12...
- Page 13 à la porte (11) en utilisant les vis (J). Insérer la charnière (L) dans le pivot en plastique inférieur de droite (P). Glisser la porte (12) en place. Fixer la charnière (L) à la porte (12) en utilisant les vis (J). Copyright © 2010, by Walker Edison Furniture Co., LLC. All rights reserved. P. 13...
-
Page 14: Final Assembly
Secure back panel (14) using plastic wedges (Q) and screws (R). Fixer le panneau arrière (14) en utilisant les cales en plastique (Q) et les vis (R). Step 20 Étape 20 Final Assembly Assemblage Final Copyright © 2010, by Walker Edison Furniture Co., LLC. All rights reserved. P. 14...
