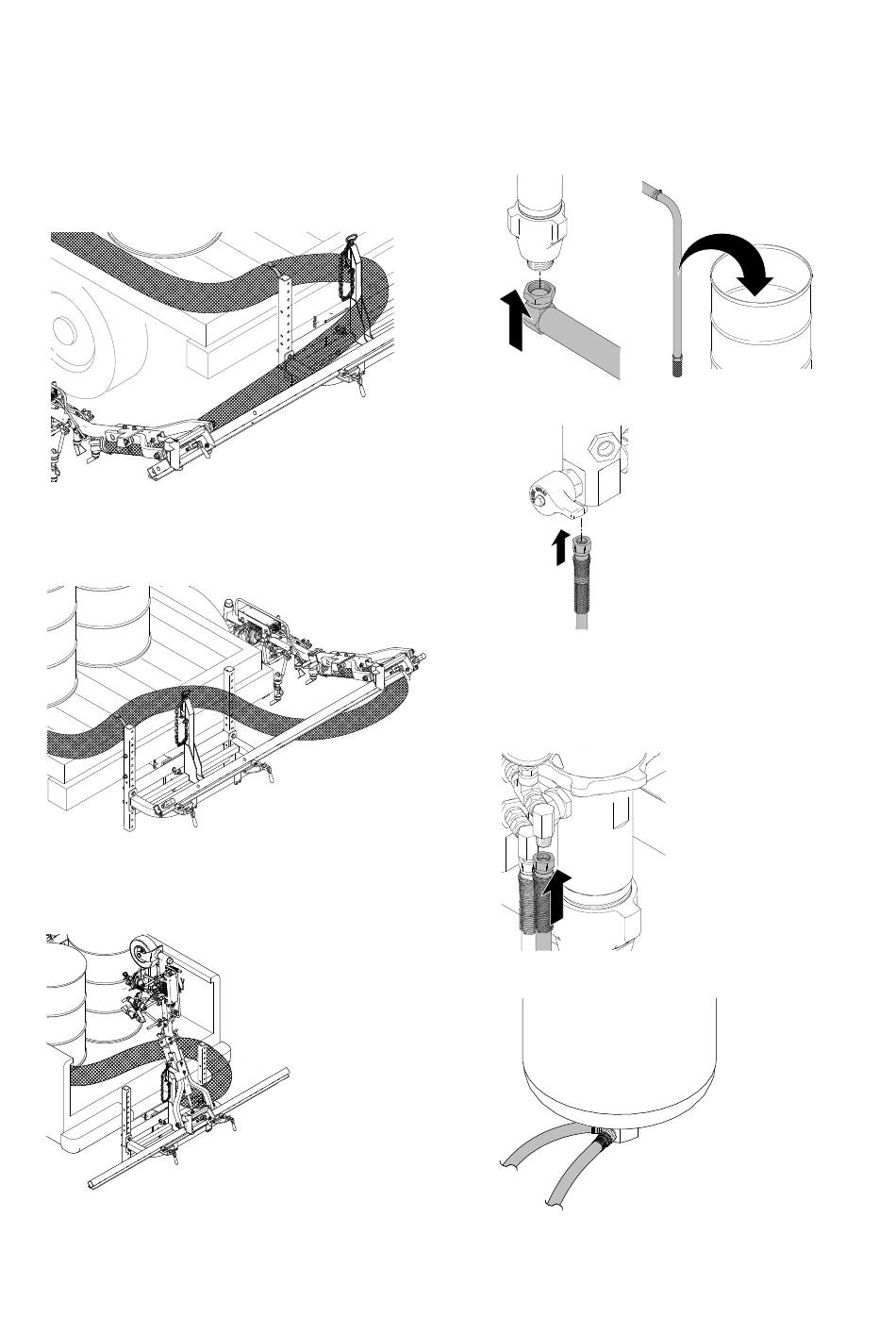

Passage des flexibles

1. Sortez la barre coulissante par l'un des côtés du
véhicule. Sortez le bras de pistolet et abaissez-le
pour vous assurer que le faisceau de flexibles a été
fixé au bon endroit ; le bras de pistolet doit pouvoir
aller d'un côté à l'autre librement. Ajustez l'attache
de flexible qui fixe le faisceau si cela est nécessaire.
2. Relevez le bras de pistolet en position de
rangement. Sortez la barre coulissante de l'autre
côté du véhicule et tirez le bras de pistolet de ce
côté pour vérifier que la longueur de flexible permet
un mouvement total.
3. Remettez le bras de pistolet dans sa position de
rangement et fixez-le. Centrez la barre coulissante
sur le véhicule. Verrouillez la barre coulissante et le
bras de pistolet en place en engageant les attaches
de chaque élément.
16
ti16658a
ti16655a
ti15954a

Branchement des flexibles

1. Installez les tubes d'aspiration sur la pompe
RPS 2900 et faites-les passer vers le fût
de peinture.
ti16444a
2. Installez la ligne de retour de l'ensemble de filtre
RPS 2900 et revenez vers le fût de peinture.
ti16597a
3. Installez les lignes de peinture sur les ensembles de
filtres RPS 2900. Pour un système à deux couleurs,
faites passer le flexible du pistolet à peinture 1 vers
la pompe 1 puis le flexible du pistolet à peinture 2
vers la pompe 1. Faites passer le deuxième flexible
du pistolet à peinture 2 vers la pompe 2.
4. Installez les lignes de microbilles sur le réservoir
à microbilles.
ti16445a
ti16446a
ti16598a
