10 Mettre en service avec le PC/l'ordinateur portable
Directement au capteur
via adaptateur d'inter-
faces
Via adaptateur d'inter-
faces et HART
86
10.3 Connecter le PC (VEGACONNECT)

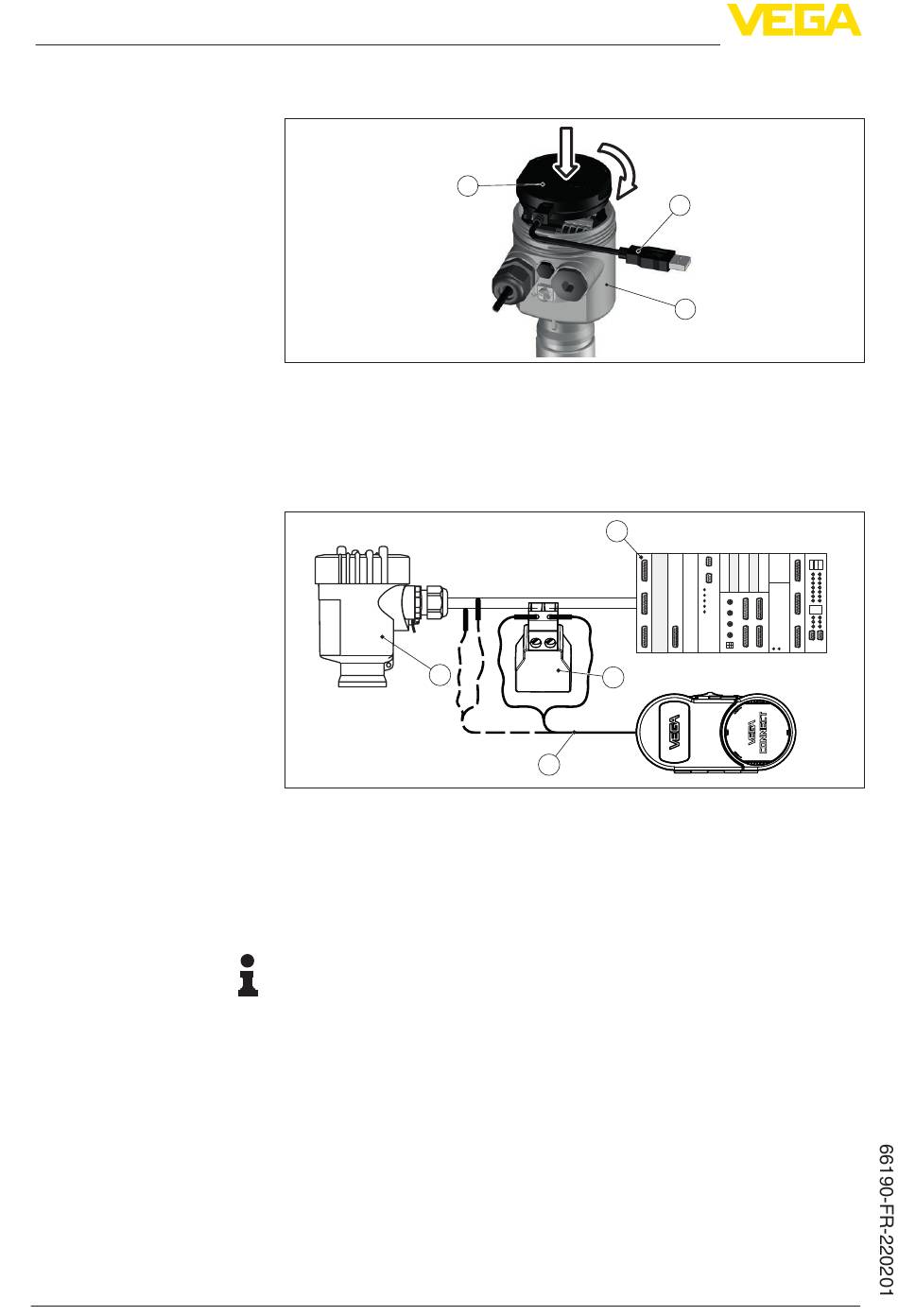

Fig. 59: Raccordement du PC directement au capteur via l'adaptateur d'inter-
faces
1 Câble USB vers le PC
2 Adaptateur d'interfaces VEGACONNECT
3 Capteur
1
Fig. 60: Raccordement du PC à la ligne signal via HART
1 Capteur
2 Résistance HART 250 Ω (en option selon l'exploitation)
3 Câble de raccordement avec contacts mâles 2 mm et bornes
4 Système d'exploitation/API/alimentation tension
5 Adaptateur d'interfaces, par ex. VEGACONNECT 4
Remarque:
Pour les blocs d'alimentation avec résistance HART intégrée (résis-
tance interne env. 250 Ω), une résistance externe supplémentaire
n'est pas nécessaire. Cela est valable pour les appareils VEGA types
VEGATRENN 149A, VEGADIS 381 et VEGAMET 391 par exemple.
La plupart des blocs d'alimentation Ex usuels rencontrés sur le mar-
ché sont également équipés d'une résistance de limitation de courant
suffisante. Dans ces cas précis, le convertisseur pourra être connecté
en parallèle à la ligne 4 ... 20 mA (liaison représentée en pointillés
dans la figure précédente).
2
4
2
3
VEGAPULS 6X • Deux fils 4 ... 20 mA/HART
