Montage adaptateur fileté
PFTE
VEGAPULS 6X • Deux fils 4 ... 20 mA/HART
régulièrement les vis en fonction de la pression et de la température
process.
Pour le couple de serrage recommandé, voir le chapitre " Caractéris-
tiques techniques", " Couples de serrage".
Pour le VEGAPULS 6X avec filetage G1½ ou 1½ NPT, des adapta-
teurs filetés PTFE sont disponibles. Cela permet que seul le PTFE
soit en contact avec le produit.
Monter l'adaptateur fileté PFTE comme suit :

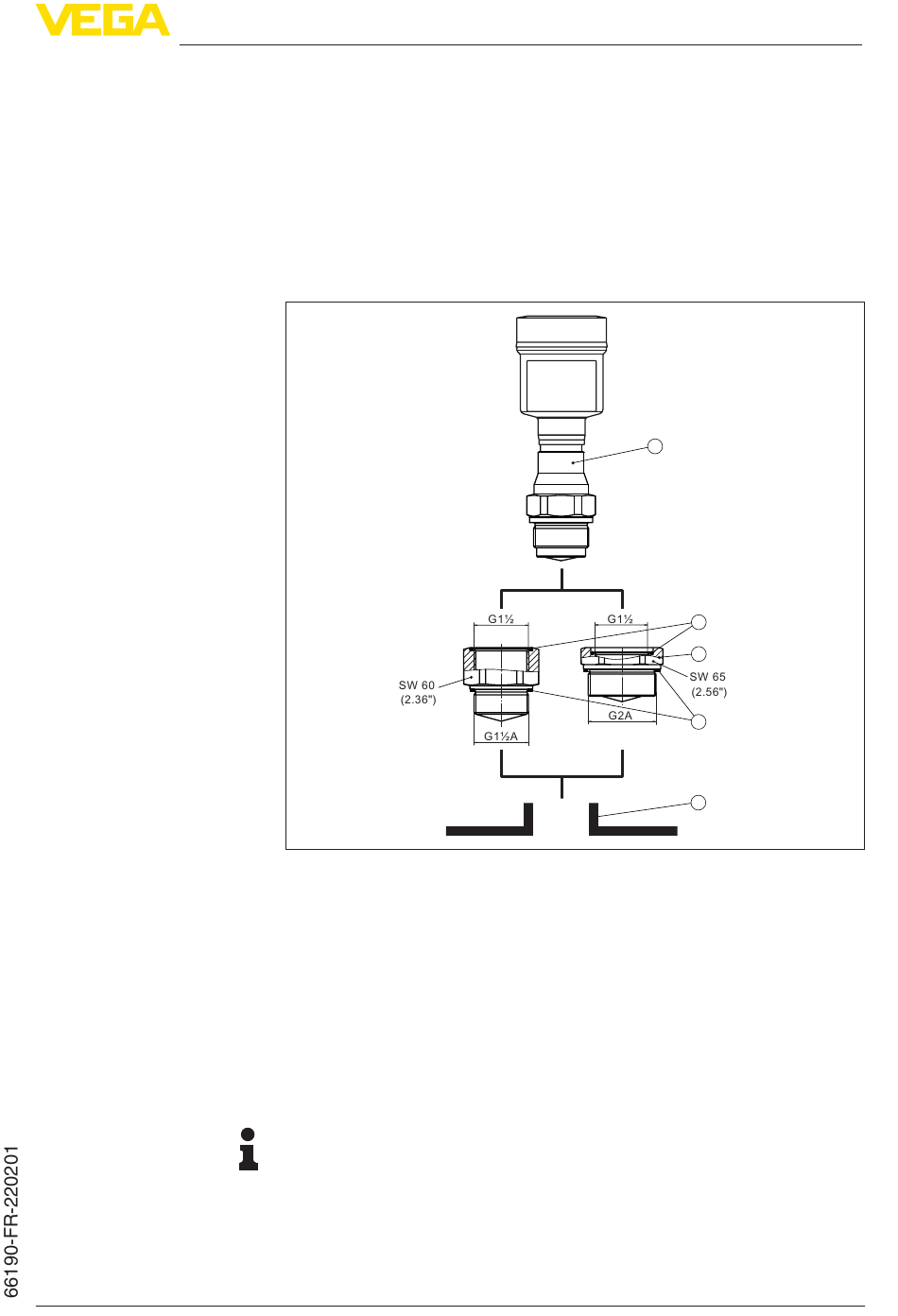

Fig. 27: VEGAPULS 6X avec adaptateur fileté PTFE
1 Capteur
2 Joint torique (côté capteur)
3 Adaptateur fileté PFTE
4 Joint plat (côté process)
5 Raccord à souder
1. Retirer le joint plat Klingersil existant du filetage du VEGAPULS
6X
2. Insérer le joint torique (2) fourni dans l'adaptateur fileté
3. Placer le joint plat (4) fourni sur le filetage de l'adaptateur
Remarque:
Pour l'adaptateur fileté en version NPT, aucun joint plat côté process
n'est nécessaire.
4. Visser l'adaptateur fileté sur le six pans dans les raccords à
souder. Couple de serrage voir chapitre " Caractéristiques tech-
niques", " Couples de serrage".
