Le câble d'alimentation est pourvu de fiche non-séparable.
Le remplacement éventuel du câble (voir figure 15) doit être
effectué uniquement par du personnel formé en utilisant
des câbles du type HO5 RN - F ou HO5 V V-F ou bien H07
RN-F avec une section de 3x1-1,5 mm

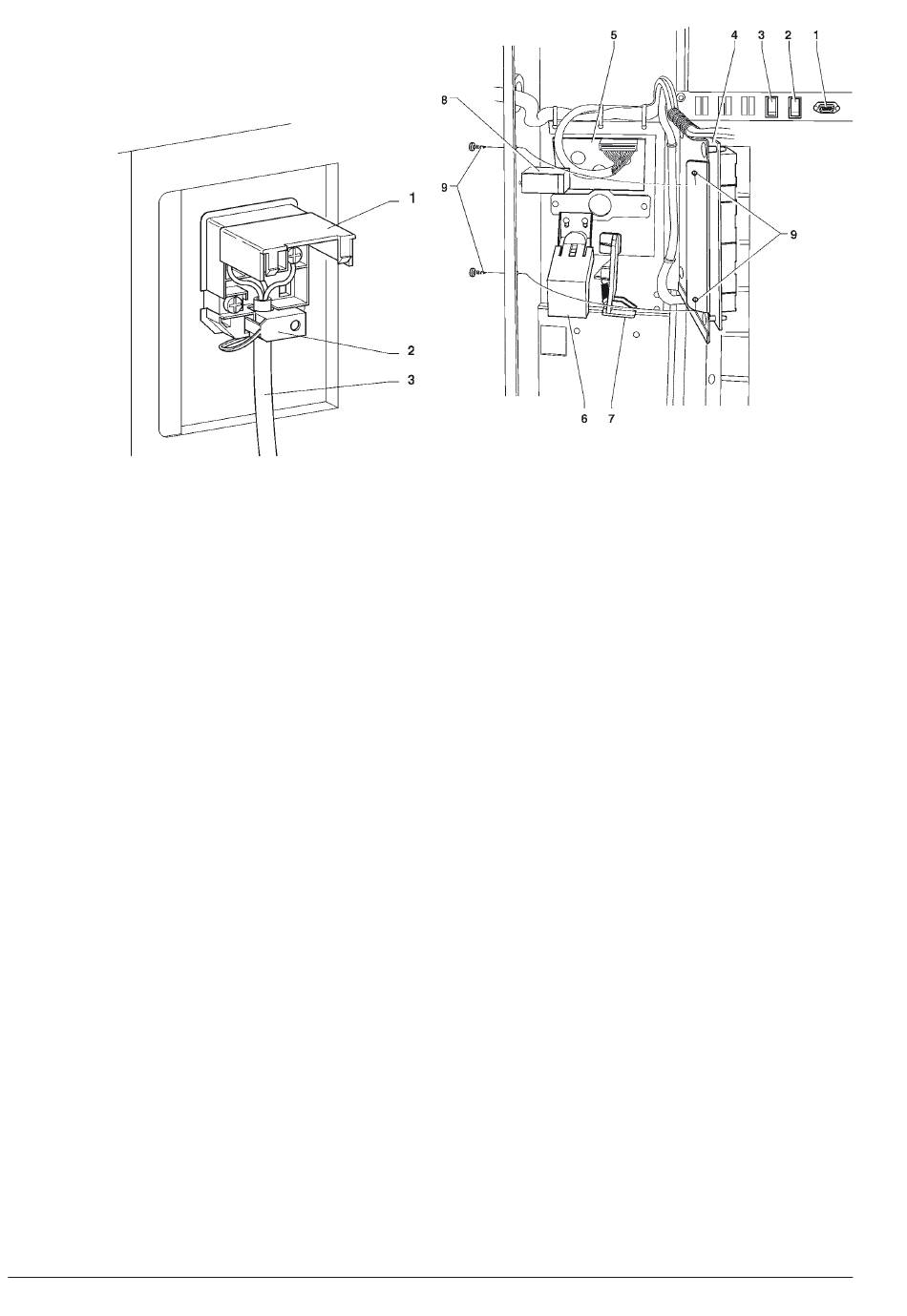

Fig. 15
1 - Couvercle levable
2 - Serre-câble
3 - Câble de branchement au réseau
Il est défendu d'employer des adaptateurs, des prises
multiples et/ou des rallonges.
LE FABRICANT DECLINE TOUTE RESPONSABILITE
EN CAS DE DOMMAGES DUS AU NON-RESPECT DES
INSTRUCTIONS QUI PRECEDENT.
MONTAGE DU SYSTEME DE PAIEMENT
L'appareil est vendu sans système de paiement, par
conséquent, la responsabilité d'éventuels dommages
à l'appareil ou aux choses ou personnes étant le
résultat d'une mauvaise installation du système de
paiement retomberont uniquement sur la ou les per-
sonnes qui ont effectué l'installation.
Monter le monnayeur en veillant, en fonction du type utilisé, à :
- fixer le monnayeur sur le support en choisissant les trous
de fixations les mieux adaptés ;
- ouvrir le support de la platine en enlevant les deux vis de
fixation ;
- desserrer la vis de fixation et à régler la goulotte d'introduc-
tion des monnaies en fonction de l'entrée du monnayeur ;
- desserrer les vis et à régler le levier de récupération des
monnaies.
REMPLISSAGE DU CIRCUIT HYDRAULIQUE
Si après mise en route de l'appareil l'air-break signale le vide
d'eau pendant plus de 10", l'appareil effectue automatique-
ment un cycle d'installation, et notamment :
- le display affichera "INSTALLATION" pendant toute la
durée du cycle ;
- remplissage de l'air-break et de la chaudière de solubles ;
- (seulement pour les modèles espresso) ouverture de
l'électrovanne café pour évacuer l'air dans la chaudière et
permettre le remplissage de 800 cc. d'eau.
© by N&W GLOBAL VENDING S.p.A.
2
.
Fig. 16
1
2
3
4
5
6
7
8
9
N.B. : En cas de manque d'eau dans le réseau de
distribution durant le cycle d'installation, l'appareil se
bloque jusqu'au retour de l'eau ou à son arrêt.
Cette opération doit se faire manuellement, par la fonction
spéciale du menu "test" à partir du mode "Technicien",
lorsque le kit (optionnel) d'alimentation en eau du
réservoir depuis le réservoir interne è monté ou bien
après les interventions d'entretien, qui comportent la
vidange de la chaudière mais non de l'air-break.
INSTALLATION EN BATTERIE
Le système de contrôle de l'appareil est prédisposé pour
l'installation en batterie avec un autre distributeur automa-
tique, au moyen de kits prévus à cet effet.
Ceci permet d'utiliser un unique système de paiement et de
connexion satellite (GSM) pour plusieurs appareils.
Dans le cas d'une installation en batterie, l'appareil peut
être configuré comme "Master", c'est-à-dire qu'il prend le
contrôle du second appareil ou comme "Slave" en laissant,
dans ce cas, le contrôle à l'autre appareil.
12
- Prise série RS232
- Bouton de rinçage
- Bouton de programmation
- Carte C.P.U
- Carte d'affichage
- Goulotte des monnaies
- Levier de récupération des monnaies
- Compteur
- Fixation support de platine
2005 - 04 250 - 00
