Interface service

L' i nterface service permet de raccorder l' a ppareil à un ordinateur et de le configurer à l' a ide de
"Fieldcare". De plus, il est possible de sauvegarder, de transmettre et de documenter des
configurations.
7.2.1 Raccordement
‣
Raccordez l' i nterface service au boîtier du transmetteur à l' a ide de la Commubox (FXA291).
‣
Raccordez la Commubox à l' o rdinateur via le port USB.
‣
La Commubox est livrée avec un CD, sur lequel se trouve des pilotes USB qui doivent être
installés lors du premier raccordement.
‣
FieldCare doit être installé sur l' o rdinateur. Ce logiciel est disponible sur CD ou en
téléchargement sur www.fr.endress.com ou sur CD.

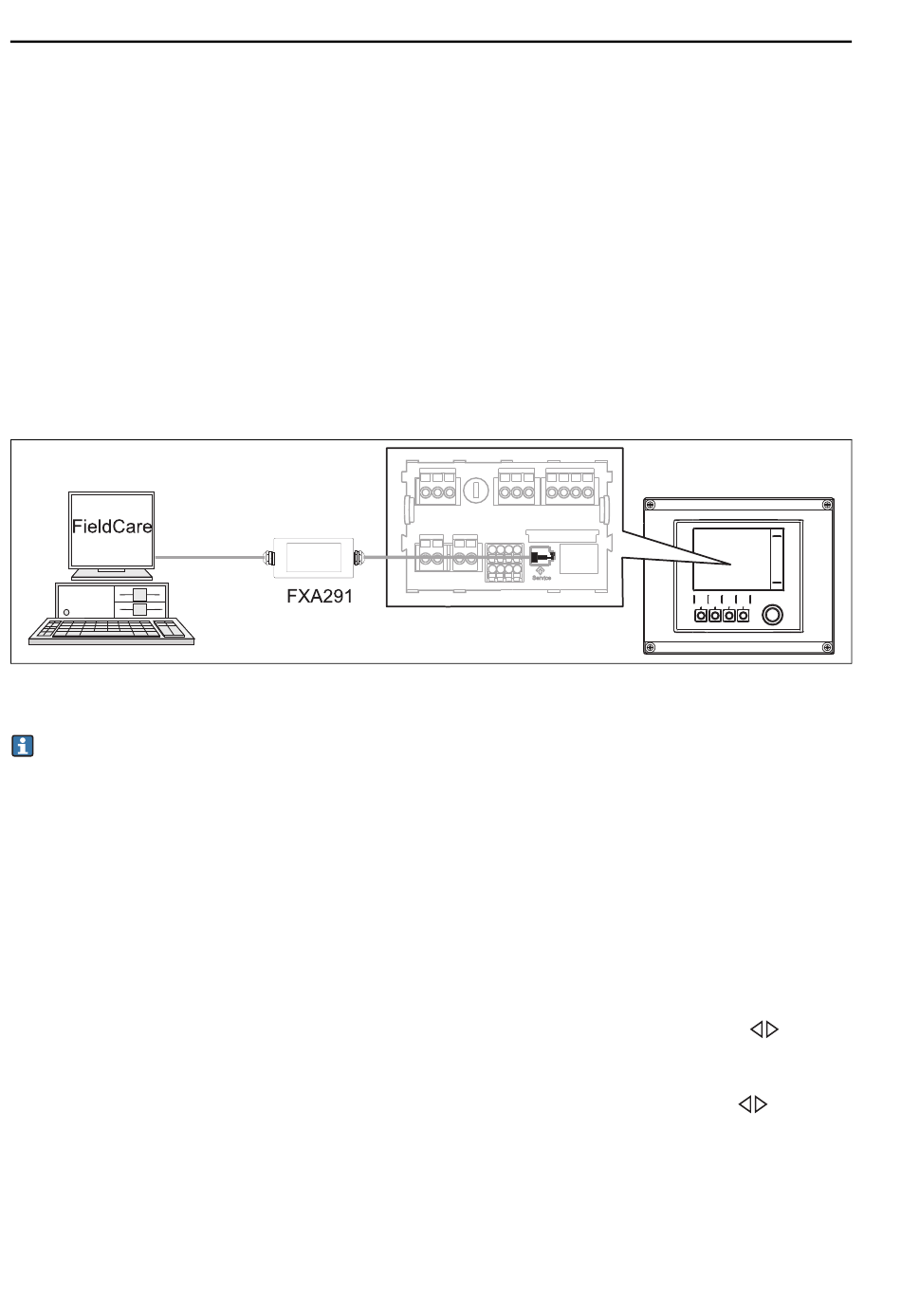

Fig. 63: Vue d' e nsemble du raccordement
Pour plus d' i nformations, voir TI00405C (FXA291) et CP00010S (FieldCare) sur le CD.
7.2.2 Etablissement de la connexion de données
1. Lancez Fieldcare.
2. Etablissez une connexion avec la Commubox.
3. Pour cela, sous "Host PC", cliquez sur "Add device" et sélectionnez "CDI Communication
FXA291".
4. Cliquez sur "Configuration" pour sélectionner l' i nterface série pour la FXA291 et pour régler
la vitesse de transmission (115200).
5. Cliquez sur "Link connection" pour démarrer la communication avec la FXA291 (
6. Cliquez à nouveau sur "Add device" et sélectionnez le type de votre appareil.
7. Cliquez sur "Link connection" pour démarrer la communication avec l' a ppareil (
8. Pour pouvoir communiquer en ligne avec l' a ppareil, sélectionnez "Online parameterize".
Vous pouvez à présent commencer la configuration en ligne via le DTM.
La configuration en ligne est en concurrence avec la configuration sur site, ce qui signifie que
chacune des deux options bloque l' a utre. Des deux côtés, il est possible de prendre la main sur
l' a utre côté.
