2.3 Montage et branchement électrique
DANGER !
Risque de choc électrique au contact des pièces conductrices avoisinant la
zone de montage.
Un choc électrique peut entraîner la mort.
Couper l'appareil avant tous travaux et recouvrir les pièces conductrices avoi-
sinantes !
DANGER !
Risque de choc électrique !
Lors du montage de prises de courant 230 V sous un couvercle commun, il
existe un risque de choc électrique en cas de panne.
Pour la fixation sur l'anneau support, utiliser uniquement les vis pour plastique
ci-jointes !
Emboîter le cadre de l'adaptateur
Un cadre adaptateur est nécessaires pour le design du CD. Il doit être enclenché sur le module
de touche sensorielle avant de le brancher et de le fixer sur le mur.
o
Enclencher le cadre d'adaptateur (6) par l'avant et dans la bonne position sur le module de
touche sensorielle (7) (voir chapitre 2.4. Mise en service). Respecter le marquage TOP =
haut/avant
Montage et raccordement de la touche sensorielle
(4) Anneau support
(5) Cadre design
(6) Cadre adaptateur (uniquement pour design CD)
(7) Module touche sensorielle
Réf. 4071 TSM
Montage, raccordement électrique et utilisation

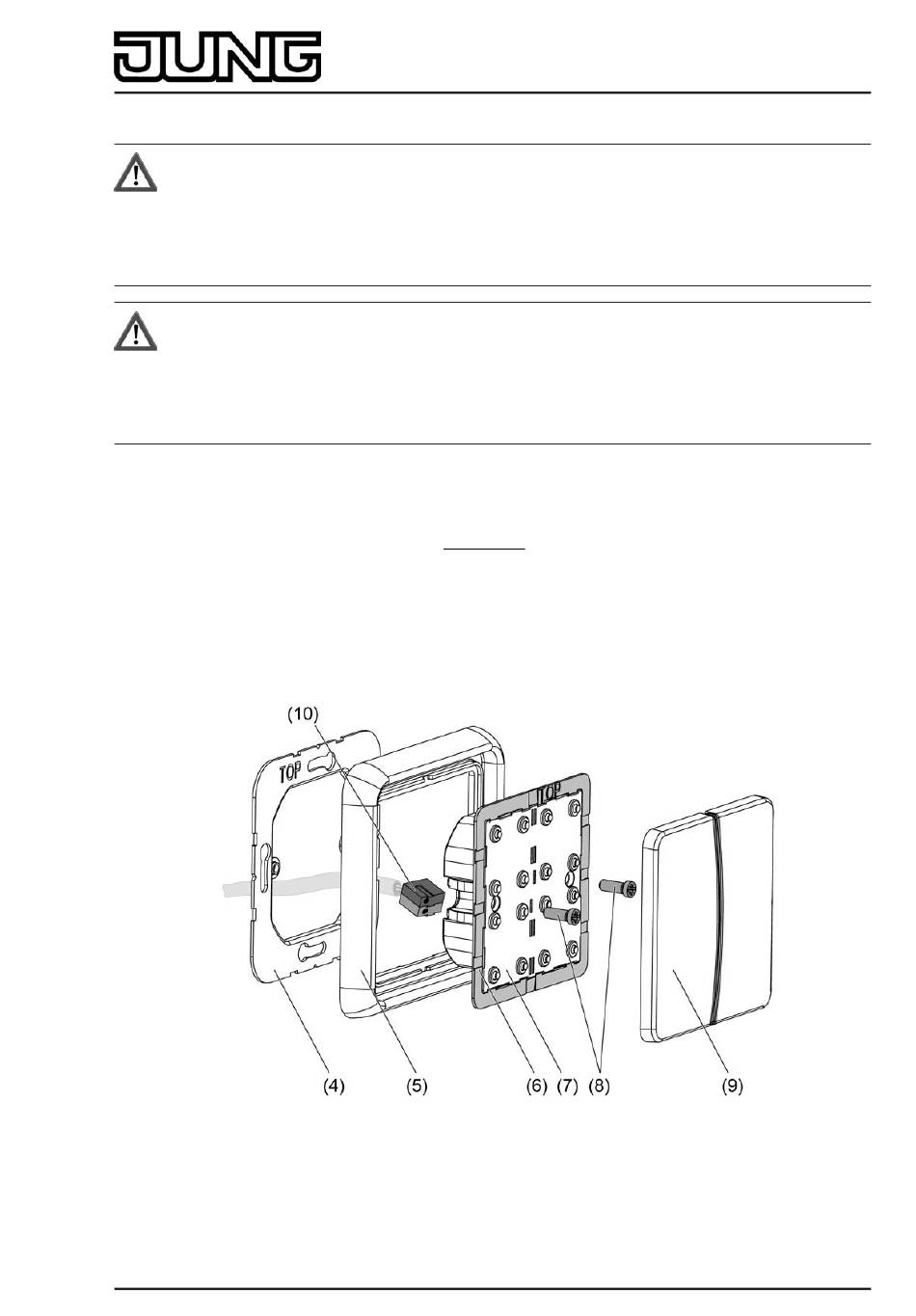

Figure 2: Montage de la touche sensorielle
Page 6 de 28
