Gestion d'éclairage
Mécanisme variapush LED
Enregistrer la luminosité d'activation
o
Régler la lumière sur la luminosité souhaitée.
o
Appuyer sur toute la surface de la touche pendant plus de 3 secondes.
La luminosité d'activation est enregistrée. À titre de confirmation, l'éclairage s'éteint briève-
ment et se rallume à la luminosité enregistrée.
i La luminosité d'activation ne peut pas être enregistrée avec un poussoir d'installation.
5 Informations destinées aux électriciens
5.1 Montage et branchement électrique
DANGER!
Risque de choc électrique en contact des pièces conductrices.
Un choc électrique peut entraîner la mort.
Déclencher tous les disjoncteurs correspondants avant les travaux sur l'appa-
reillage ou la charge. Les pièces avoisinantes sous tension doivent être recou-
vertes.
Montage et raccordement électrique

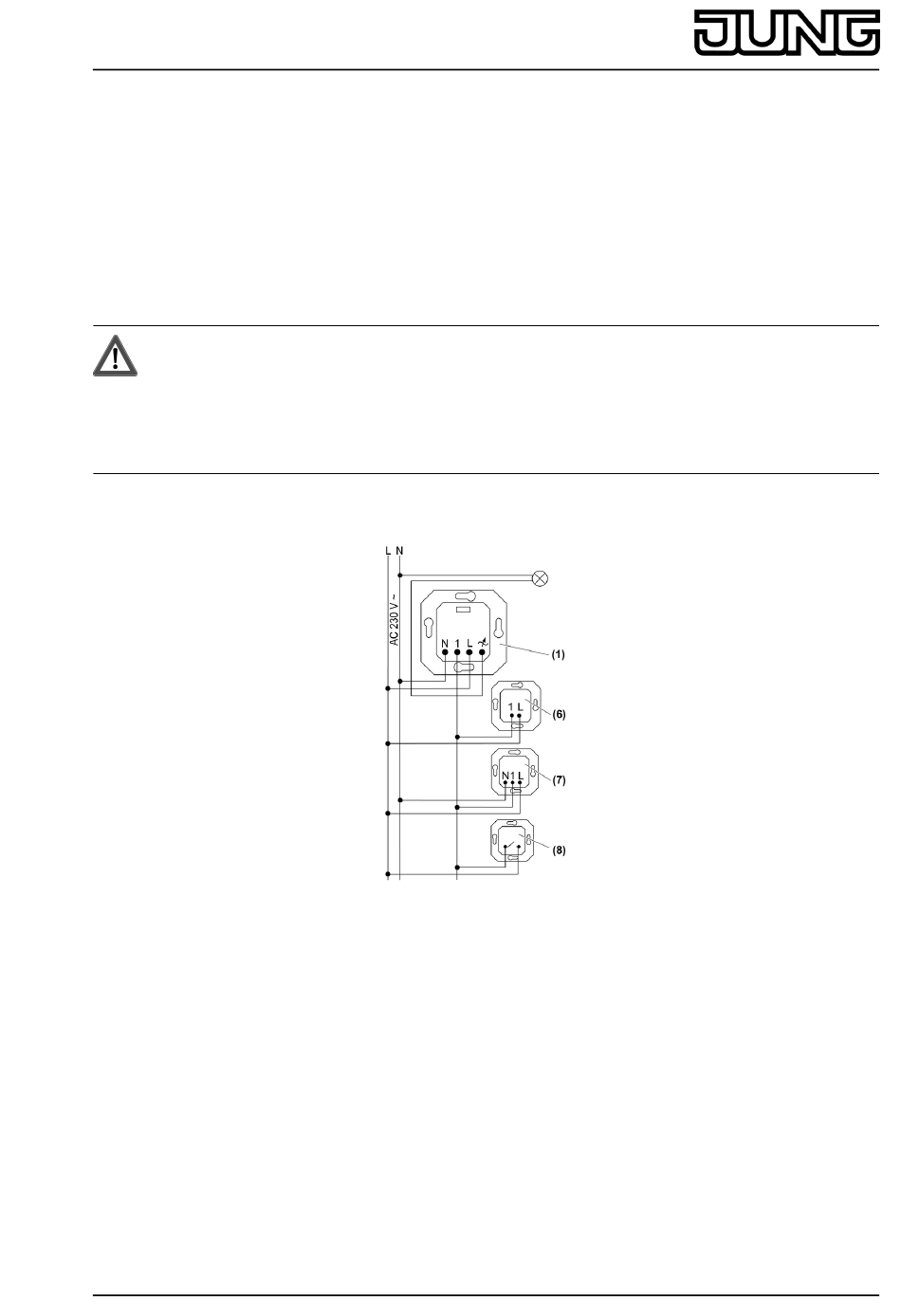

Figure 2: Schéma de raccordement avec postes auxiliaires en option
(1) Mécanisme encastré
(6) Mécanisme de poste auxiliaire biflaire
(7) Mécanisme de poste auxiliaire trifilaire
(8) Poussoir d'installation, contact à fermeture
i Lampes à fluorescence compactes et lampes à LED HT : sur une même sortie, raccorder
uniquement des lampes de même type et d'un même fabricant.
i Raccorder des lampes à LED HT ou des lampes à fluorescence compactes de 300 W
maximum par disjoncteur 16 A.
o
Raccorder le mécanisme encastré conformément au schéma de raccordement (figure 2).
i En cas d'absence de conducteur neutre sur le lieu d'installation, le variateur peut égale-
ment être utilisé sans conducteur neutre. Dans ce cas, des combinaisons inappropriées de
variateur et des lampes à LED HT peuvent survenir plus fréquemment.
i Pour les postes auxiliaires, utiliser le circuit électrique du poste principal.
82587503
J:0082587503
3/6
27.05.2013
