Mécanisme électronique 1 voie
5
Informations destinées aux électriciens spécialisé
5.1
Montage et raccordement électrique
DANGER!
Danger de mort par électrocution.
Déconnecter l'alimentation secteur de l'appareil. Les pièces sous tension doivent être
recouvertes.

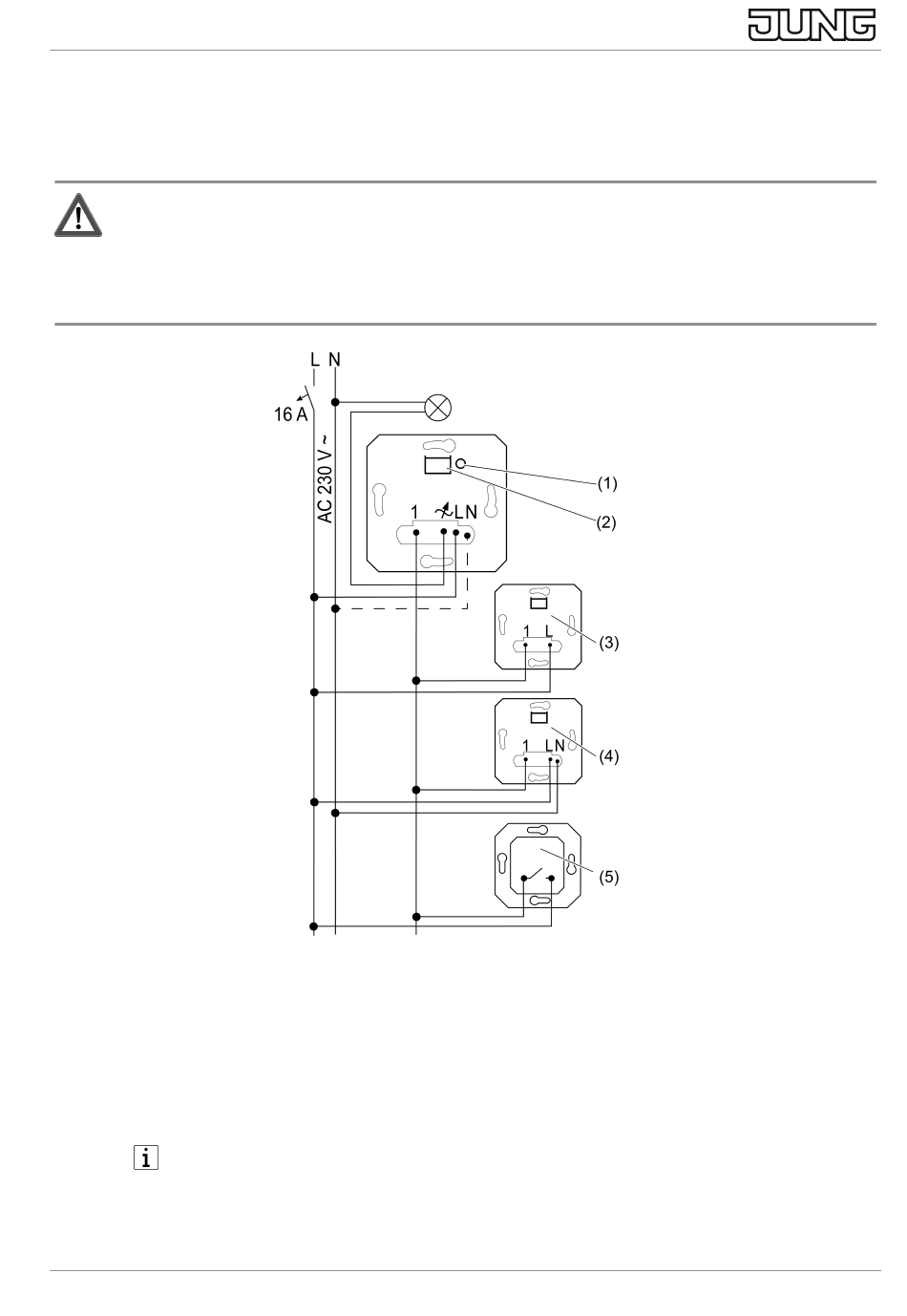

Image 1: Schéma de raccordement avec postes auxiliaires en option
(1)
Touche Test
(2)
LED d'affichage et douille de raccordement pour la garniture
(3)
Poste auxiliaire bifilaire
(4)
Poste auxiliaire trifilaire
(5)
Bouton-poussoir, contact normalement ouvert
Raccorder des lampes à LED ou des lampes à fluorescence compactes de
600 W maximum par disjoncteur 16 A. En cas de raccordement de transfor-
mateurs, respecter les indications du fabricant du transformateur.
82400533
J0082400533
5 / 12
