Mécanisme électronique 1 voie

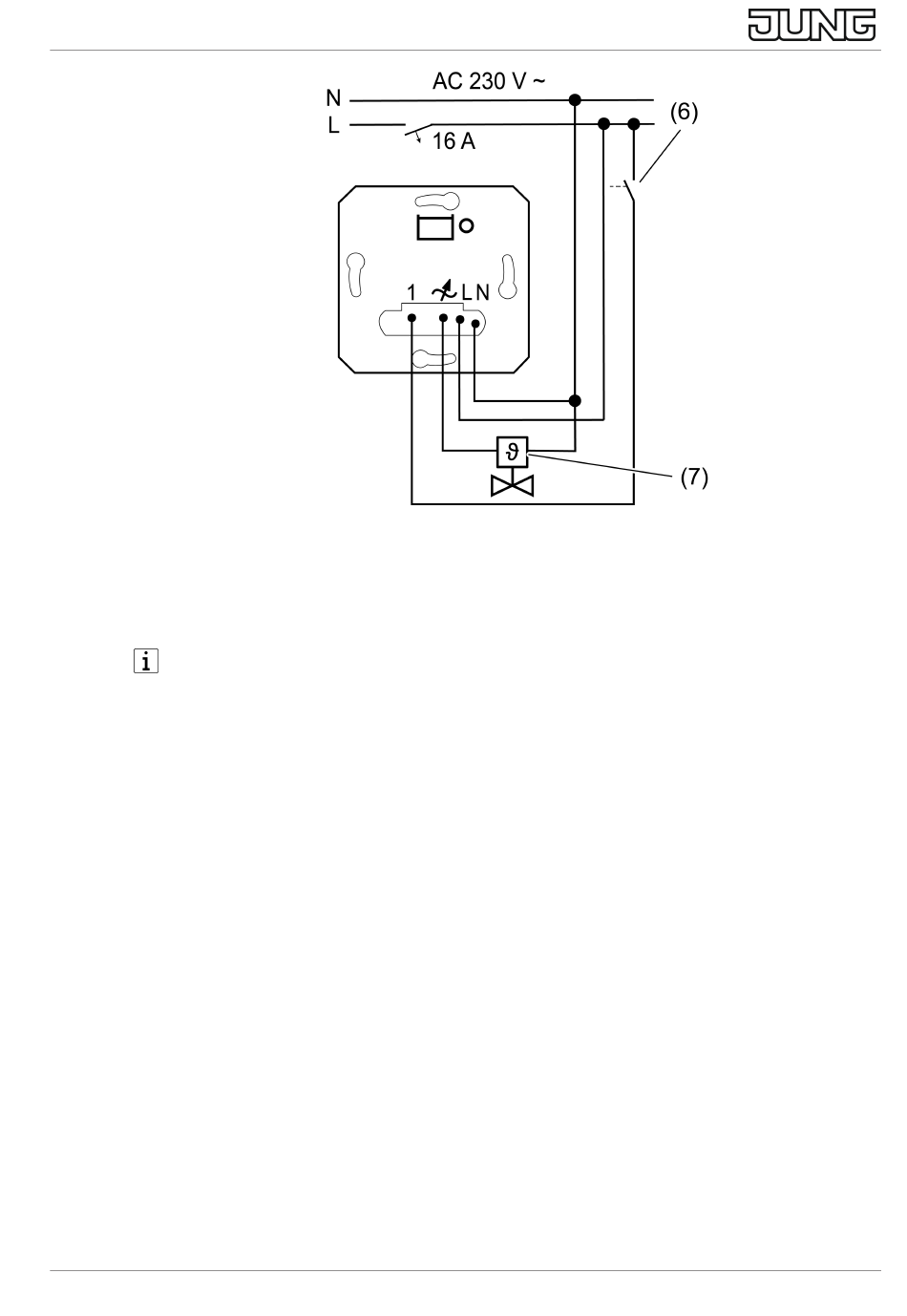

Image 3: Schéma de raccordement en combinaison avec la garniture du thermostat
(6)
Contact de commutation pour commutation en mode refroidissement
(7)
Servomoteur électrothermique
Si la tension est de 230 V à l'entrée de poste auxiliaire 1, le mode de refroidis-
sement est actif.
Réinitialiser la protection thermique/protection contre les courts-circuits
Si la protection électronique contre les surtempératures ou les courts-circuits s'est
déclenchée, isoler le mécanisme de commutation pendant quelques minutes.
5.2
Mise en service
Fonctionnement avec conducteur neutre
L'appareil est alimenté par le conducteur externe et le conducteur neutre. Il n'y a au-
cune coupure de phase montante ni coupure de phase descendante. Il n'est pas né-
cessaire de régler un mode de service. La touche Test (1) et la LED (2) n'ont aucune
fonction pour la mise en service.
Fonctionnement sans conducteur neutre
En cas de fonctionnement sans conducteur neutre, l'appareil est alimenté par le
conducteur extérieur et la charge raccordée. L'appareil fonctionne donc par coupure
de phase montante et coupure de phase descendante. L'appareil règle généralement
automatiquement le mode de service adapté. Il peut toutefois s'avérer nécessaire de
régler le mode de service manuellement.
