2.4 Mise en service
Après avoir raccordé au bus et fixé au mur la touche sensorielle Standard , elle peut être mise
en service. La mise en service se limite pour l'essentiel à la programmation par l'ETS et à la
pose des surfaces de commande.
Affectation de l'adresse physique
DANGER !
Risque de choc électrique en contact des pièces conductrices.
Un choc électrique peut entraîner la mort.
Couper l'appareil avant tous travaux et recouvrir les pièces conductrices avoi-
sinantes !
La touche sensorielle Standard est dotée d'un coupleur de bus intégré. La touche sensorielle
ne dispose pas de touche ou de LED de programmation. Le mode de programmation est activé
par un actionnement défini et temporisé des touches de la première manette et signalisé par la
LED de fonctionnement. Pour programmer l'adresse physique, les surfaces de commande Desi-
gn ne doivent pas être désenclenchées.
La programmation de l'adresse physique se fait comme suit...

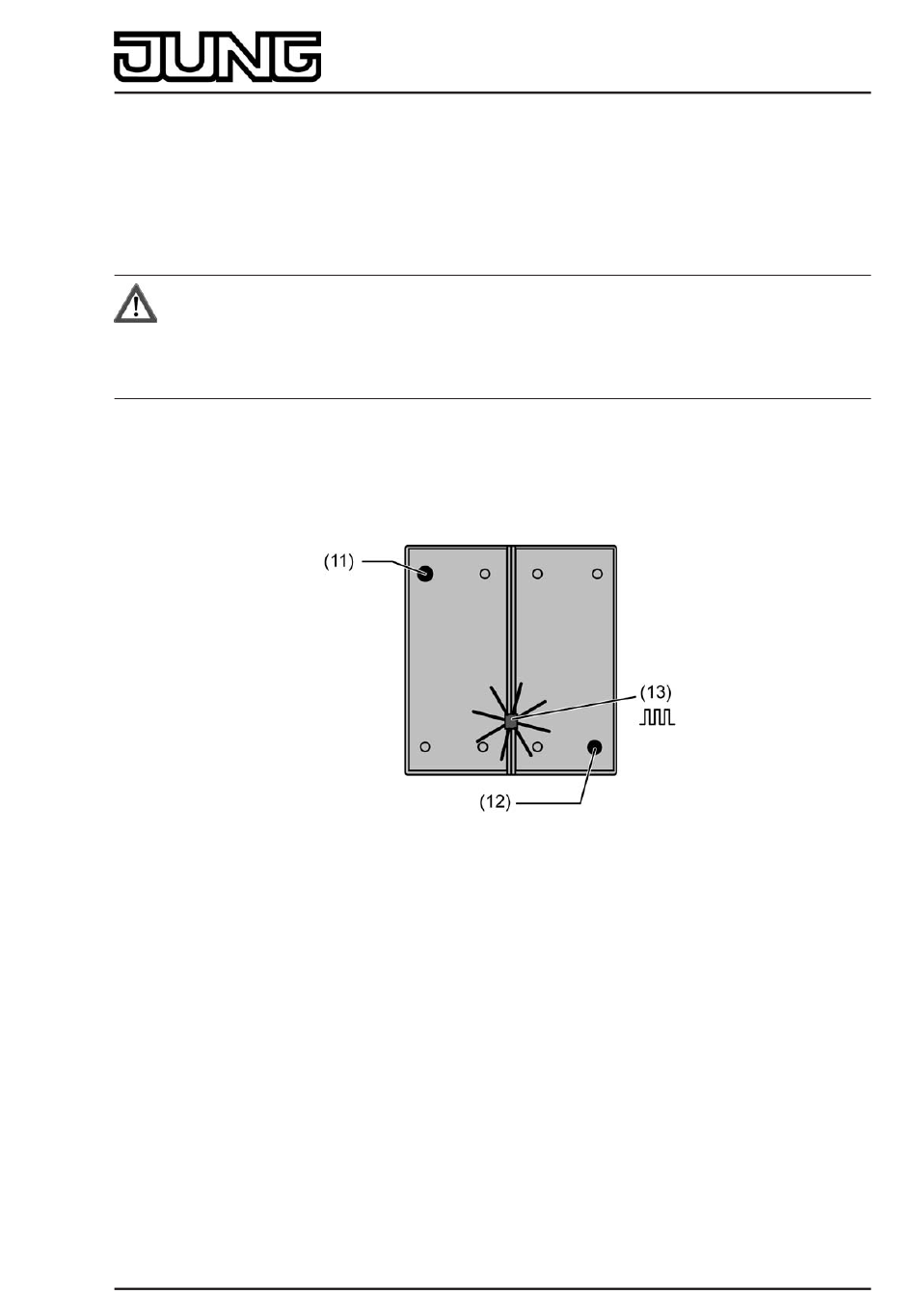

Figure 3: Touches pour l'activation du mode de programmation
o
Activer le mode de programmation. À cet effet, appuyer sur le poussoir en haut à gauche
(11) et le maintenir enfoncé (voir figure 3). Puis appuyer sur le deuxième poussoir de la
manette 1 en bas à droite (12).
Le mode de programmation est activé. La LED de fonctionnement (13) clignote rapidement
(env. 8 Hz).
i Utiliser des objets appropriés pour appuyer sur les touches (p. ex. un tournevis fin, la
pointe du stylo, etc.)
i Pour exclure une activation involontaire du mode de programmation en cas d'utilisation
'normale' de la surface de commande, le délai entre le premier et le deuxième actionne-
ment de la touche doit être au moins de 200 ms. L'appui simultané sur les deux touches
(temps écoulé entre le premier et le deuxième actionnement < 200 ms) n'active pas le
mode de programmation.
i En mode de programmation, le clignotement dure jusqu'à ce que le mode soit arrêté. L'état
réglé par le mode de programmation est toujours prioritaire.
o
Programmer l'adresse physique à l'aide de l'ETS.
o
Quitter le mode de programmation :
- automatiquement après la validation de l'adresse physique
- par l'actionnement d'une touche quelconque
Réf. 4071 TSM
Montage, raccordement électrique et utilisation
Page 8 de 28
