Mécanisme store universel
5
Informations destinées aux électriciens spécialisés
DANGER!
Danger de mort par électrocution.
Déconnecter tous les disjoncteurs correspondants avant les travaux sur l'appa-
reillage ou la charge. Les pièces sous tension doivent être recouvertes !
Raccordement et montage du mécanisme de store
■
Raccorder le mécanisme de store (1)(voir figure 2). Lors de cette opération,
respecter les sections transversales de conducteur pouvant être bloquées
(voir figure 3). En option : raccordement d'un poste auxiliaire (6). À la place du
mécanisme de store, un bouton-poussoir de store ou commutateur de store
mécanique peut également être utilisé comme poste auxiliaire.
■
Monter le mécanisme de store dans le boîtier d'appareillage, les bornes de
raccordement devant être en bas. Recommandation : utiliser un boîtier d'appa-
reillage profond.
■
Activer la tension secteur.
Le bouton TEST permet de commander le moteur raccordé également sans garni-
ture, par ex. pour pouvoir régler les positions de fin de course du moteur.
■
Appuyer sur le bouton TEST pendant moins d'une seconde.
82595633
J0082595633

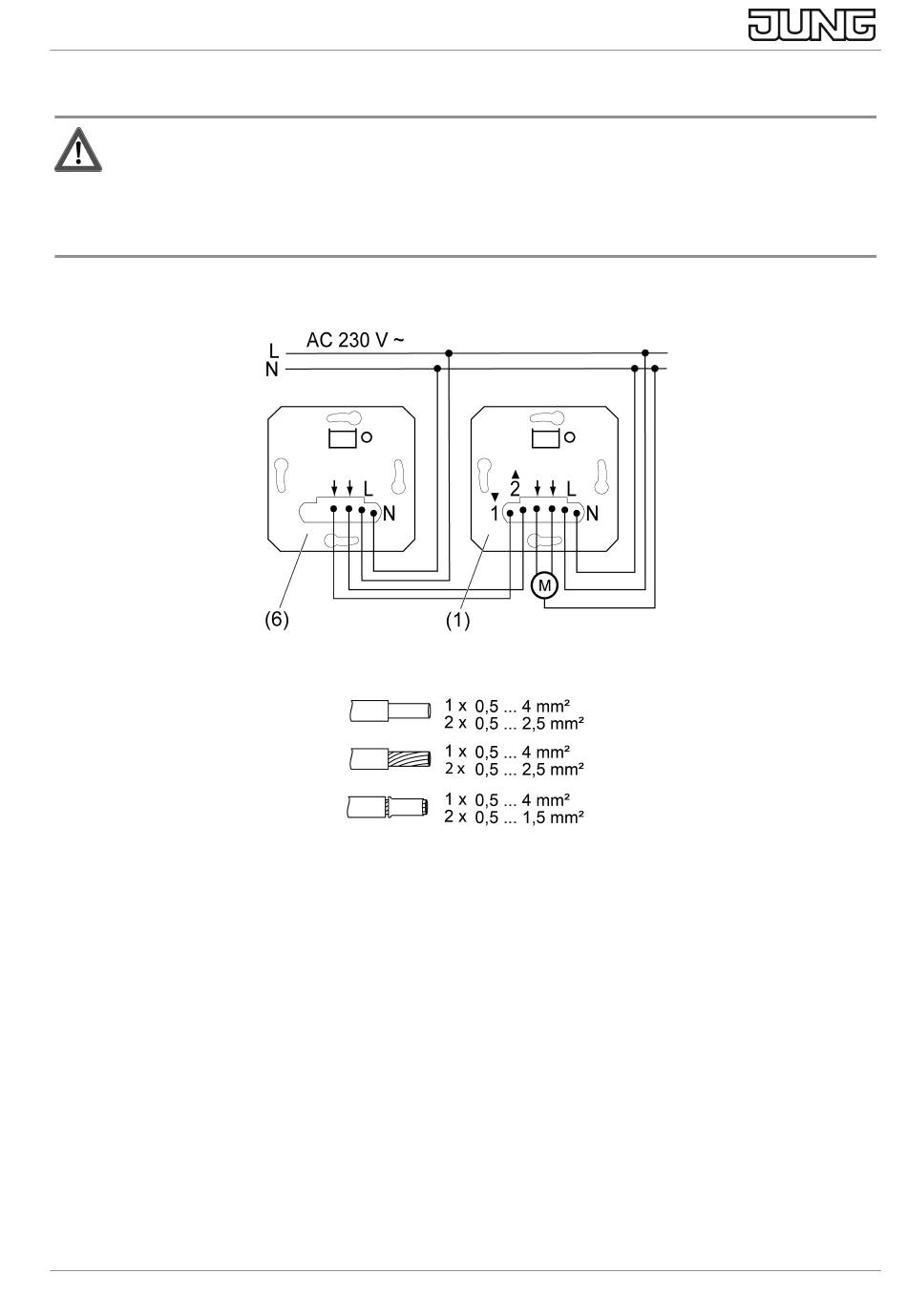

Image 2: Mécanisme avec poste auxiliaire
Image 3: Section de conducteur serrable
