Centrale de puissance du système
Activer la désactivation forcée
Le sélecteur LIMIT (4) permet d'activer 90 MIN ou de désactiver OFF une désactivation forcée.
En cas de désactivation forcée activée, la partie puissance est désactivée au plus tard après
90 minutes. Une réactivation est effectuée uniquement lorsque le seuil de luminosité n'est pas
atteint et qu'un mouvement est à nouveau détecté dans la zone de détection. La désactivation
forcée permet d'éviter qu'en cas de détection de mouvement permanente la lumière ne soit pas
désactivée, même en cas de luminosité suffisante.
o
Régler le sélecteur sur .
5 Informations destinées aux électriciens
5.1 Montage et branchement électrique
DANGER !
Risque de choc électrique en contact des pièces conductrices.
Un choc électrique peut entraîner la mort.
Déclencher tous les disjoncteurs correspondants avant les travaux sur l'appa-
reillage ou la charge. Les pièces avoisinantes sous tension doivent être recou-
vertes.
Raccorder et monter la partie puissance à 1 canal

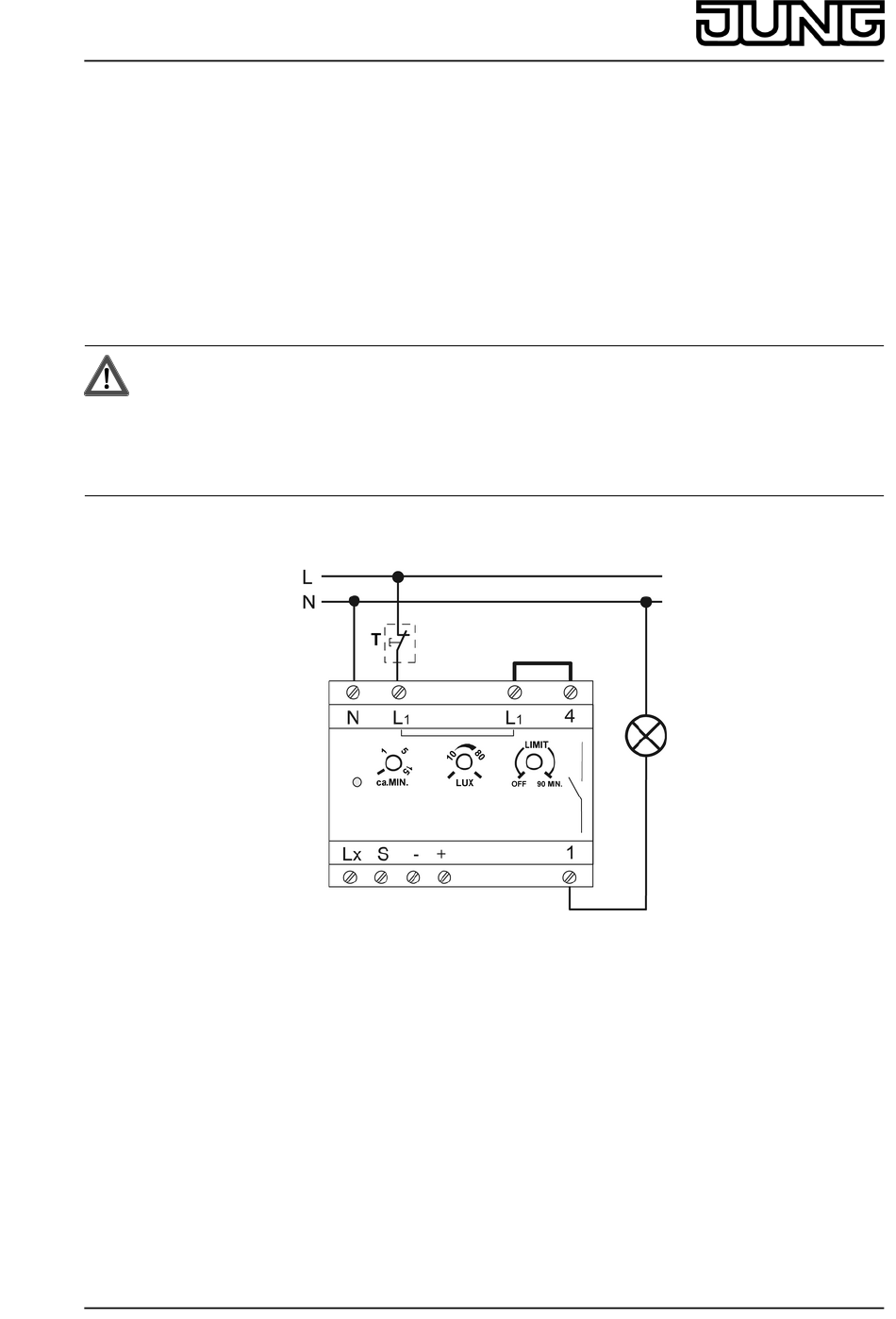

Figure 4: Schéma de raccordement de la partie puissance à 1 canal
o
Monter la partie puissance sur un rail DIN.
o
Raccorder la partie puissance conformément au schéma de raccordement (figure 4). Intro-
duire le poussoir d'installation T, contact normalement fermé dans le câble d'alimentation
de la partie puissance, afin de pouvoir également activer la partie puissance pour le temps
de commutation.
o
Installer un pont entre les bornes L
tion sur le même conducteur extérieur.
i La sortie de commutation peut être utilisée sur un autre conducteur extérieur que la tension
d'alimentation.
o
Si plusieurs disjoncteurs délivrent des tensions élevées à l'appareil ou à la charge, coupler
les disjoncteurs ou apposer une mise en garde, de manière à garantir une déconnexion.
o
Raccorder les capteurs système aux bornes Lx, S, - et + de la partie puissance (voir Ins-
tructions des capteurs système).
32508313
J:0082508313
et 4 en cas de raccordement du contact de commuta-
1
4/7
09.08.2010
