FRANÇAIS

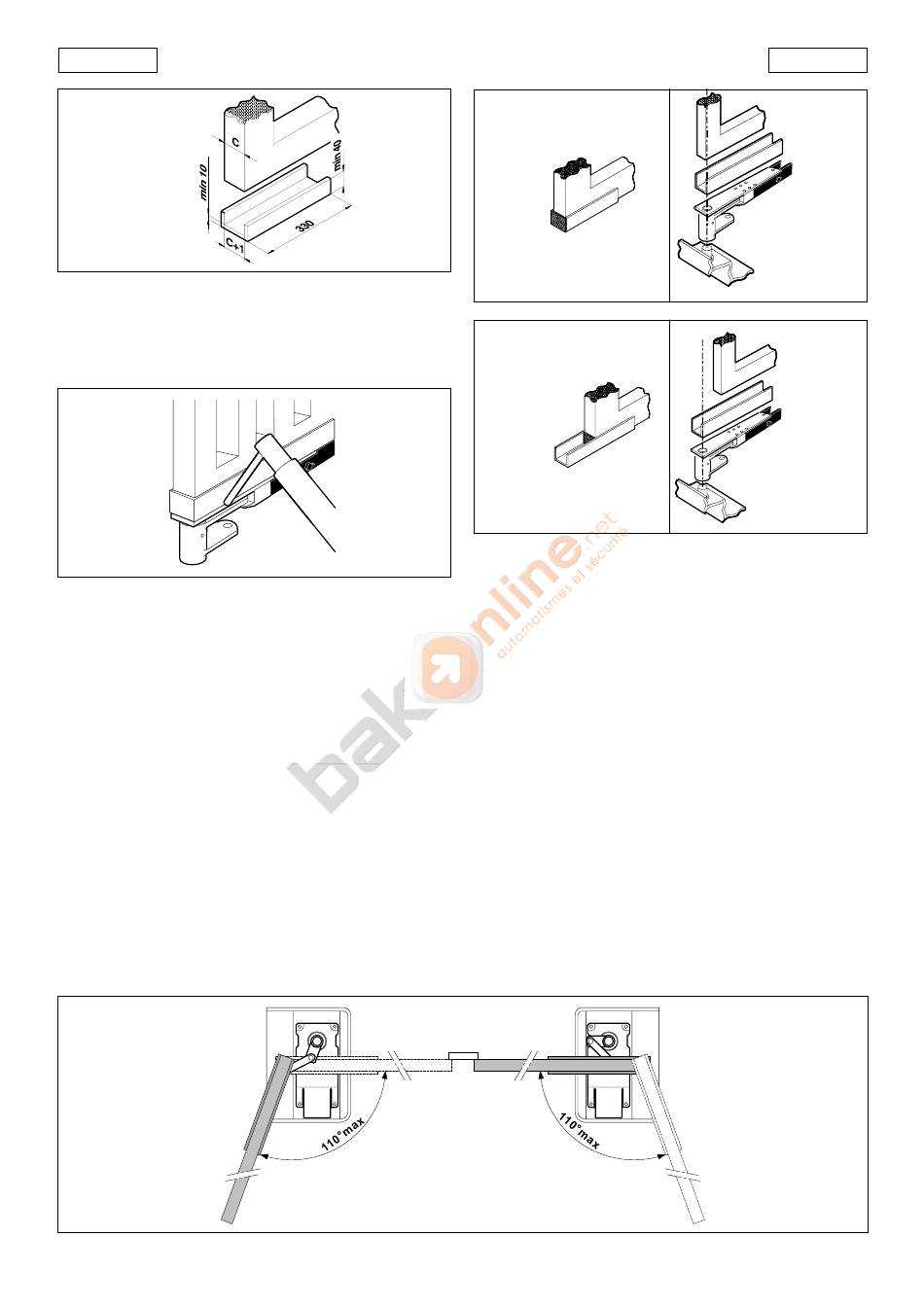

- déterminer la position correcte du vantail sur le profil
en U en prenant comme repère l'axe de rotation du
vantail (fig. 10 a-b); fermer le profil en U, côté pilier,
avec une plaque comme indiqué fig. 10 a-b.
3) Souder le sabot de guidage à la patte de support (fig.
11).
4) Poser le portail sur le sabot de guidage et monter les
charnières sur la partie supérieure pour son articulation.
IMPORTANT: Pour ne pas compromettre le bon
fonctionnement de l'automatisme, ne pas souder le vantail
sur le sabot de guidage, ou sur la patte de support.
5) Vérifier manuellement que le portail s'ouvre
complètement, sans rencontrer d'obstacles, en
s'arrêtant sur les butées mécaniques de fin de course,
et que le mouvement des vantaux est régulier et
exempt de frottements.
3.4. INSTALLATION DE L'OPÉRATEUR
1) Ouvrir le vantail.
2) Positionner l'opérateur sur les boulons du caisson
portant et le fixer au moyen des écrous et rondelles
fournis (fig.13).
N.B.: Pour une installation correcte, l'opérateur doit être
positionné comme indiqué fig.12.
Dans tous les cas, le pignon de l'opérateur doit se trouver
du côté contraire au sens d'ouverture des vantaux.
3) Fermer manuellement le vantail et monter l'ensemble
bielle-manivelle comme indiqué fig. 13.
Fig. 9
N.B.: Lubrifier à la graisse le pignon de l'opérateur et les
Fig. 11
pièces de fixation de l'ensemble bielle-manivelle.
4) Procéder à l'installation du deuxième opérateur en
répétant les opérations précédentes.
5) Installer le coffret de la platine électronique en tenant
compte des dimensions d'encombrement précisées
dans la notice de pose spécifique.
6) Fixer le couvercle du caisson portant au moyen des vis
fournies (fig. 14).

4. MISE EN SERVICE

1) Programmer la platine électronique selon les exigences
souhaitées comme indiqué dans la notice spécifique.
2) Mettre sous tension le système et vérifier l'état des LED
selon les indications du tableau reporté dans la notice
spécifique.

5. ESSAI DE L'AUTOMATISME

Procéder à la vérification du fonctionnement de
l'automatisme et de tous ses accessoires.
Remettre au client la page "instructions pour l'utilisateur"
et démontrer le fonctionnement et l'utilisation corrects de
l'automatisme.
17
http://www.bakonline.net/
FRANÇAIS
Fig. 10 a
Fig. 10 b
Fig. 12
