Måling
Apparatet viser ikke veggen som om den er sett gjennom, men
i tverrsnitt.
Hvis apparatet ikke ble koblet inn på veg-
gen, oppfordres du på displayet til å sette
apparatet på veggen til måling.
Beveg apparatet i bevegelsesretningen (se Funksjon) over veggen.
Måleresultatene anvises straks på displayet 3. Til sikring av korrekte
måleresultater må du gå over en strekning på minst 8 cm.

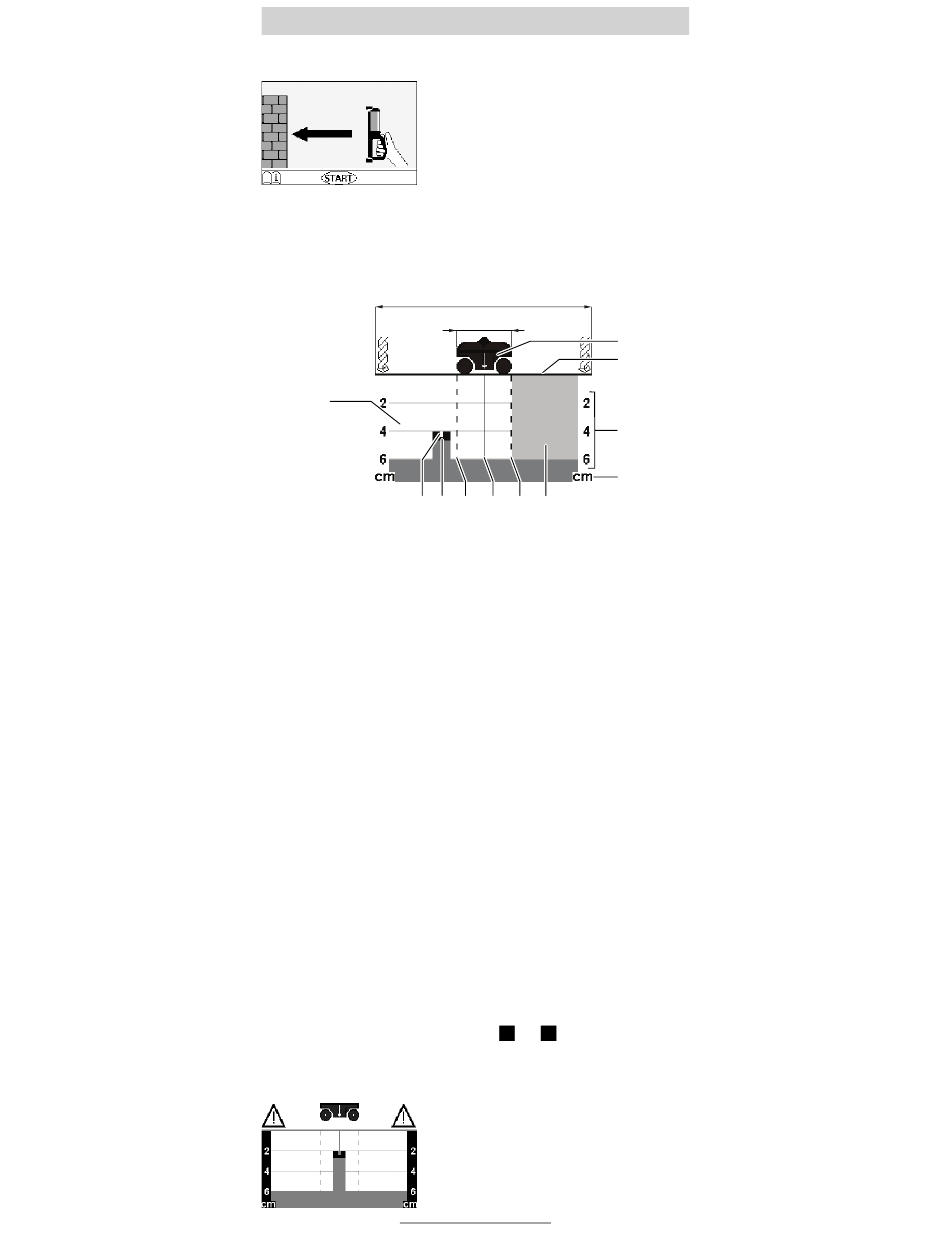

I løpet av målingen vises følgende displayelementer:
k
i h
Indikatorelementer
a Apparatets tverrsnitt
b Veggoverflate
c Dydeskala for tillatt boredybde
d Målenhet til dybdeskalaen
e Grått: område som ikke er undersøkt
f Ytterkantene til apparatet
g Midtlinjen til apparatet, posisjonen tilsvarer opprettingshjelpen 9 på
apparatet
h Midtlinjen til et objekt som ble funnet i veggen
i Sort: objekt funnet i veggen
k Hvitt: allerede undersøkt område
Hvis et objekt ble funnet i veggen, vises en sort markering i i det hvite
området k. Hvor dypt det kan bores, kan avleses på dybdeskalaen c
på displayet.
Eksempel: I den øvre anvisningen befinner det seg et objekt til venstre
ved siden av apparatet. På dette stedet kan det bores opp til 4 cm
dypt.
Til lokalisering av objekter er det tilstrekkelig å gå over måleflaten en
gang.
Hvis det ikke ble funnet et objekt, må bevegelsen over veggen gjentas
på tvers av den opprinnelige måleretningen (se Funksjon).
For å lokalisere et funnet objekt nøyaktig og kunne markere dette, be-
veges apparatet tilbake over måleflaten uten å ta det bort fra veggen (se
også Lokalisering av objekter).
Den nøyaktige posisjonen til det funnede objektet i veggen kan regis-
treres, når man beveger apparatet over flere målestrekninger etter hver-
andre (se Eksempler på måleresultater
tuelle målepunktene og forbind disse.
Ved å trykke på „start"-tasten 6 kan anvisningen av de funnede objek-
tene til enhver tid slettes og en ny måling kan startes.
Hvis apparatet løftes opp fra veggen i lø-
pet av en måling, blir det siste måle-
resultatet stående på displayet. Når ap-
paratet settes på veggen igjen, starter
målingen om igjen.
1 609 929 C66 • (02.03) T
≈350 mm
≈100 mm
f g f e
A og B ). Marker hertil de ak-
Norsk–4
a
b
c
d
