Betrieb
S
C H U T Z G E L Ä N D E R
Die Schutzgeländer können zum Zwecke der
Durchfahrt durch eine übliche Türöffnung
abgesenkt werden. Schutzgeländer müssen
vor Verwendung der Maschine wieder in die
vorgeschriebene Position gebracht werden.
W A R N U N G
!
Die Maschine NICHT verwenden, wenn nicht
sämtliche Schutzgeländer ordnungsgemäß
eingesetzt und gesichert sind.
V
ERFAHRENSWEISE BEIM
A
BSENKEN
1. Sicherstellen, dass die Arbeitsbühnenver-
längerung vollständig eingezogen und der
Decksperrenbolzen eingesetzt ist (siehe
„Arbeitsbühnenverlängerung" auf Seite 52).
2. Arbeitsbühnen-Steuerpult auf das Deck der
Arbeitsbühnenverlängerung absenken.
3. Das Schutzgeländer der Arbeitsbühnen-
verlängerung herablassen;
a. Ziehen, um die Sicherungsbolzen
herauszuziehen.
• Beim Ziehen des Sicherungsbolzens
wird das Geländer leicht herabfallen
und den Bolzen in seiner
herausgezogenen Position halten.
b. Das mittlere Geländer mit einer Hand
halten, während Sie den letzten
Sicherungsbolzen herausziehen.
A C H T U N G
!
Das Schutzgeländer sollte schlagartig herunterfallen, wenn der letzte Sicherungsbolzen herausgezogen ist.
Hände von den Teleskoprohren fernhalten, um Verletzungen zu vermeiden.
c. Das Schutzgeländer der Arbeitsbühnenverlängerung nach unten drücken, um dieses vollständig herabzulassen.
• Die Sicherungsbolzen werden in ihrer herausgezogenen Position verbleiben.
4. Die seitlichen und das hintere Schutzgeländer als eine Einheit herablassen.
• Schritte 3a bis 3c wiederholen.
5. Das hintere obere Schutzgeländer herablassen.
• Die zwei Sicherungsbolzen herausziehen und das hintere obere Schutzgeländer vollständig absenken.
H
OCHZIEHEN
1. Die seitlichen und das hintere Schutzgeländer als eine Einheit anheben.
• Die seitlichen Schutzgeländer nach oben ziehen, bis sämtliche Sicherungsbolzen eingerastet sind.
2. Das hintere obere Schutzgeländer anheben.
• Das hintere obere Schutzgeländer nach oben ziehen, bis die Sicherungsbolzen einrasten.
3. Das Schutzgeländer der Arbeitsbühnenverlängerung anheben.
• Das Schutzgeländer der Arbeitsbühnenverlängerung nach oben ziehen, bis sämtliche Sicherungsbolzen
eingerastet sind.
4. Steuergerät am Schutzgeländer der Arbeitsbühnenverlängerung einhängen.
Seite 54
All manuals and user guides at all-guides.com
!
Eingesetzt
!
1. Arbeitsbühnenverlängerung
2. Arbeitsbühnen-Steuerpult
5
3. Sicherungsstifte der
4. Sicherungsstifte der seitlichen
5. Sicherungsstifte des hinteren
2
4
Detailaufnahme des
Sicherungsbolzens
Eingefahren
114100-020 X26 Ultra Narrow – Betriebsanleitung

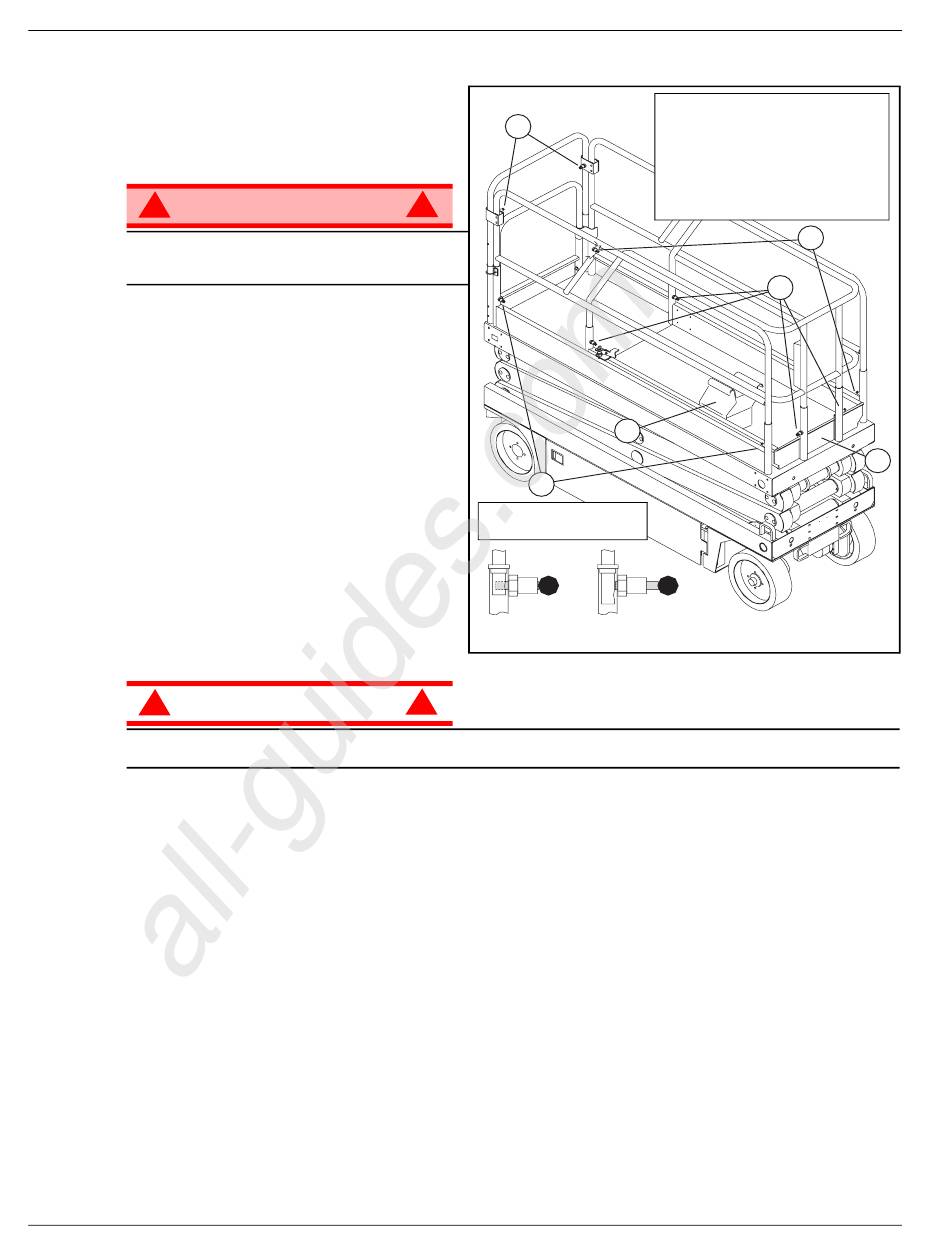

Abbildung 33: Schutzgeländer
Arbeitsbühnenverlängerung
Schutzgeländer
oberen Schutzgeländers
4
3
1
