Munkalépések
4
2

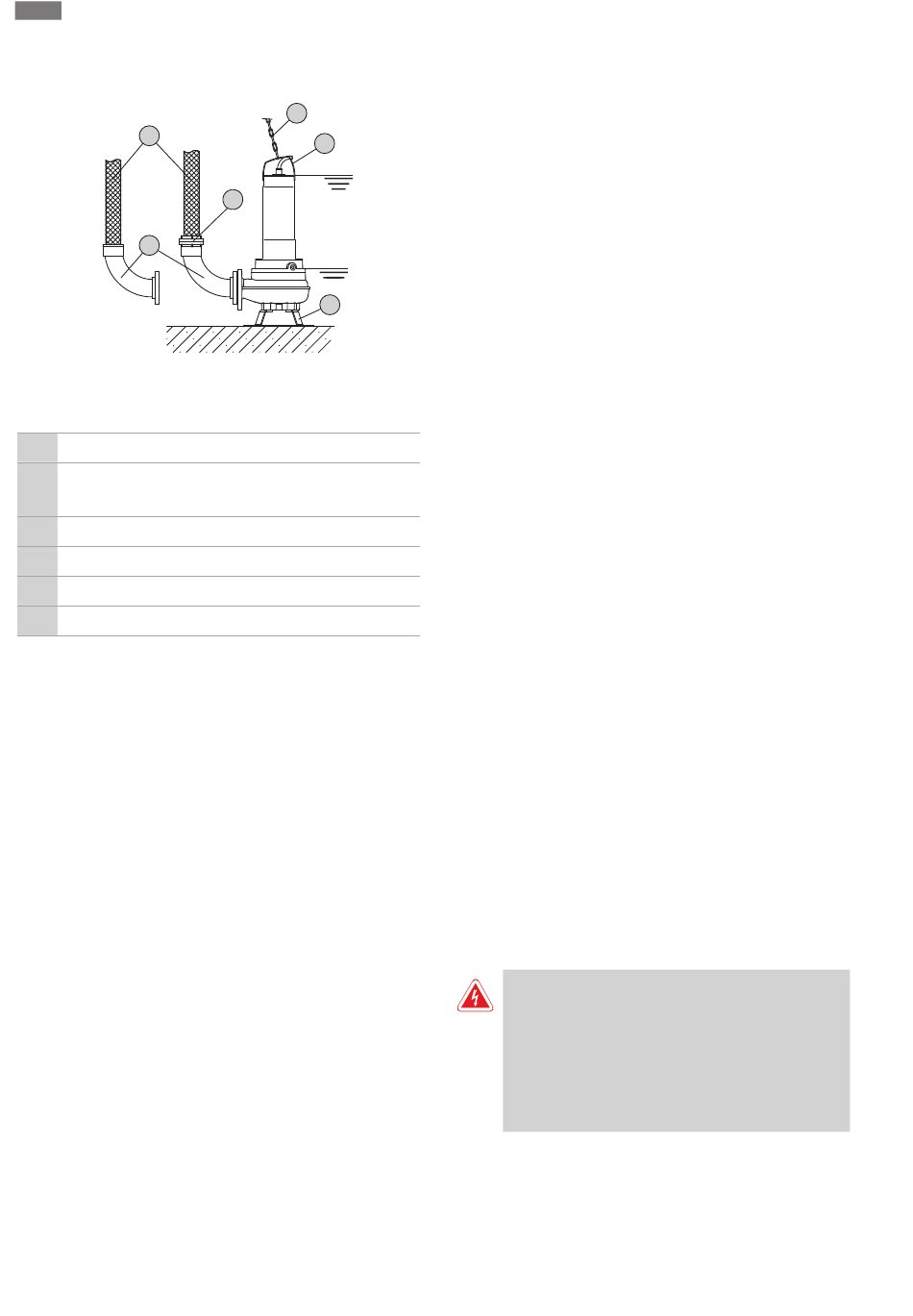

Fig. 6: Nedvesaknás telepítés; hordozható
1 Szivattyútalp
Csőív tömlőcsatlakozással vagy rögzített oldali Storz-
2
gyorscsatlakozóval
3 Storz‐tömlőcsatlakozó
4 Nyomótömlő
5 Emelőeszközök
6 Rögzítési pont
‡
Felszerelt szivattyútalp.
‡
Nyomócsonk csatlakozás előkészítve: Csőív tömlőcsatla-
kozással vagy csőív Storz-gyorscsatlakozóval szerelve.
1. Az emelőeszközt láncvégszem segítségével kell rögzíteni
a szivattyú rögzítési pontjához.
2. Emeljük meg a szivattyút, majd engedjük le a tervezett
munkahelyen (akna, gödör).
3. Állítsuk a szivattyút szilárd talajra. VIGYÁZAT! Kerülni
kell a besüllyedést!
4. A nyomótömlőt fektessük le, majd rögzítsük az adott he-
lyen (pl. a lefolyásnál). VESZÉLY! A nyomótömlő lesza-
kadása, ill. elsodródása (súlyos) sérüléseket okozhat! A
nyomótömlőt biztonságosan rögzítsük a kifolyásnál.
5. Az árambetápláló vezetéket szakszerűen fektessük le.
VIGYÁZAT! Ne sértse meg az árambetápláló vezetéket!
▶ A szivattyú telepítve van, az elektronikai szakember el-
végezheti az elektromos csatlakozást.
6.4.5 Szintvezérlés
A szintvezérlés segítségével kerülnek rögzítésre a töltés-
szintek, a szivattyú pedig a töltésszinttől függően auto-
matikusan be- és kikapcsol. A töltésszintek rögzítése
különféle jeladó típusokkal (úszókapcsolóval, nyomás-
és ultrahangos mérésekkel vagy elektródákkal) történik.
470
5
6
S1
3
S2 / S3
1
Telepítés és villamos csatlakoztatás
A szintvezérlés használatakor az alábbiakat kell betarta-
ni:
▪ Az úszókapcsolók szabadon tudnak mozogni!
▪ A vízszint nem csökkenhet a minimálisan szükséges víz-
szint alá!
▪ Nem szabad túllépni a maximális kapcsolási gyakorisá-
got!
▪ Erősen ingadozó töltésszintek esetén ajánlott a szintve-
zérlést két mérési pont segítségével megvalósítani. Így
nagyobb kapcsolási különbségek érhetők el.
A rászerelt úszókapcsoló használata
Az „A" kivitel esetében a szivattyú úszókapcsolóval van
ellátva. A szivattyú a töltésszinttől függően kapcsol ki és
be. A kapcsolási szintet az úszókapcsoló kábelhossza ha-
tározza meg.
Az építtető által biztosított szintvezérlések használa-
ta
Az építtető által biztosított szintvezérlések használata
esetén a telepítésre vonatkozó adatokat a gyártó saját
beépítési és üzemeltetési utasításában találjuk.
6.4.6 Szárazon futás elleni védelem
A szárazon futás elleni védelem megakadályozza, hogy a
szivattyú szállítható közeg nélkül működjön és levegő
hatoljon a hidraulikába. Ehhez a minimális engedélyezett
töltöttségi szintet egy jeladó segítségével kell számítani.
Amint a szint elérte a megadott határértéket, a szivattyú
lekapcsolásához megfelelő jelnek kell beérkeznie. A szá-
razon futás elleni védelem a meglévő szintvezérléseket
még egy mérési ponttal bővítheti vagy működhet egye-
düli lekapcsolási berendezésként is. A berendezés biz-
tonságától függően a szivattyú visszakapcsolása történ-
het automatikusan vagy manuálisan. Ezért az optimális
üzembiztonság érdekében szárazon futás elleni védelem
telepítését javasoljuk.
6.5 Villamos csatlakoztatás
VESZÉLY
Villamos energia okozta veszély!
Az elektromos részegységeken történő szakszerűtlen
munkavégzés áramütés általi halált okoz! Az elektro-
mos részegységeken történő munkákat elektronikai
szakembernek kell végeznie a helyi előírások szerint.
▪ A hálózati csatlakozásnak meg kell felelnie a típustáblán
szereplő adatoknak.
