Environnement; Dimensions - Emerson Micro Motion 3500 Guide Condensé

Etape 1. Choix de l'emplacement
Choisir un endroit approprié pour l'installation en fonction des
contraintes suivantes.

Environnement

La température ambiante doit être comprise entre –20 et +60 °C.

Dimensions

Si l'appareil est livré avec un jeu de borniers à vis, voir les dimensions à
la figure 2. Si l'appareil est livré avec un jeu de câbles E/S, voir les
dimensions à la figure 3, page 4 (les différents types de connecteurs sont
illustrés aux figures 5 et 7, pages 5 et 7).

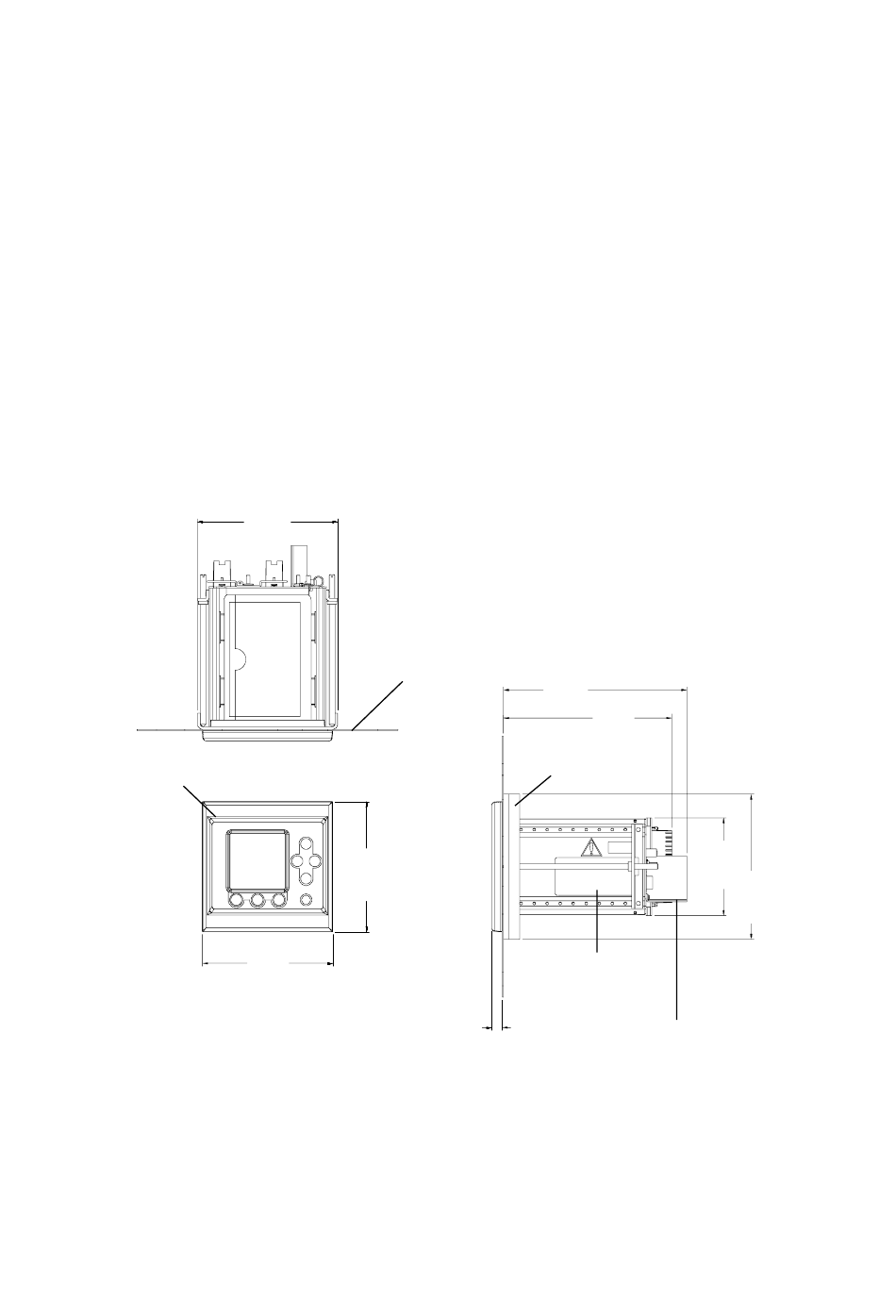

Figure 2. Dimensions avec borniers à vis
Dimensions
en mm
Cadre
chanfreiné
165
Panneau
152
152
216
Châssis
Plaque
signalétique de
certification
12
3
200
115
170
Ecran de sécurité intrinsèque
(Modèle 3500 uniquement)
