Câblage
16
80 + entrée numérique 1 (entrée de commutation)
81 - entrée numérique (borne 1)
82 + entrée numérique 2 (entrée de commutation)
81 - entrée numérique (borne 2)
60 + sortie état/impulsion 1 (collecteur ouvert)
61 - sortie état/impulsion 1 (collecteur ouvert)
62 + sortie état/impulsion 2 (collecteur ouvert)
63 - sortie état/impulsion 2 (collecteur ouvert)
70 + 0/4...20 mA/sortie impulsion
71 0/4...20 mA/sortie impulsion
13 Relais 1 contact à fermeture (Normally Open)
14 Relais 1 contact à fermeture (Normally Open)
23 Relais 2 contact à fermeture (Normally Open)
24 Relais 2 contact à fermeture (Normally Open)
90 Alimentation capteur 24V (LPS)
91 Terre alimentation
L/+ L pour AC
+ pour DC
N/- N pour AC
- pour DC
4.2.1 Ouvrir le boîtier

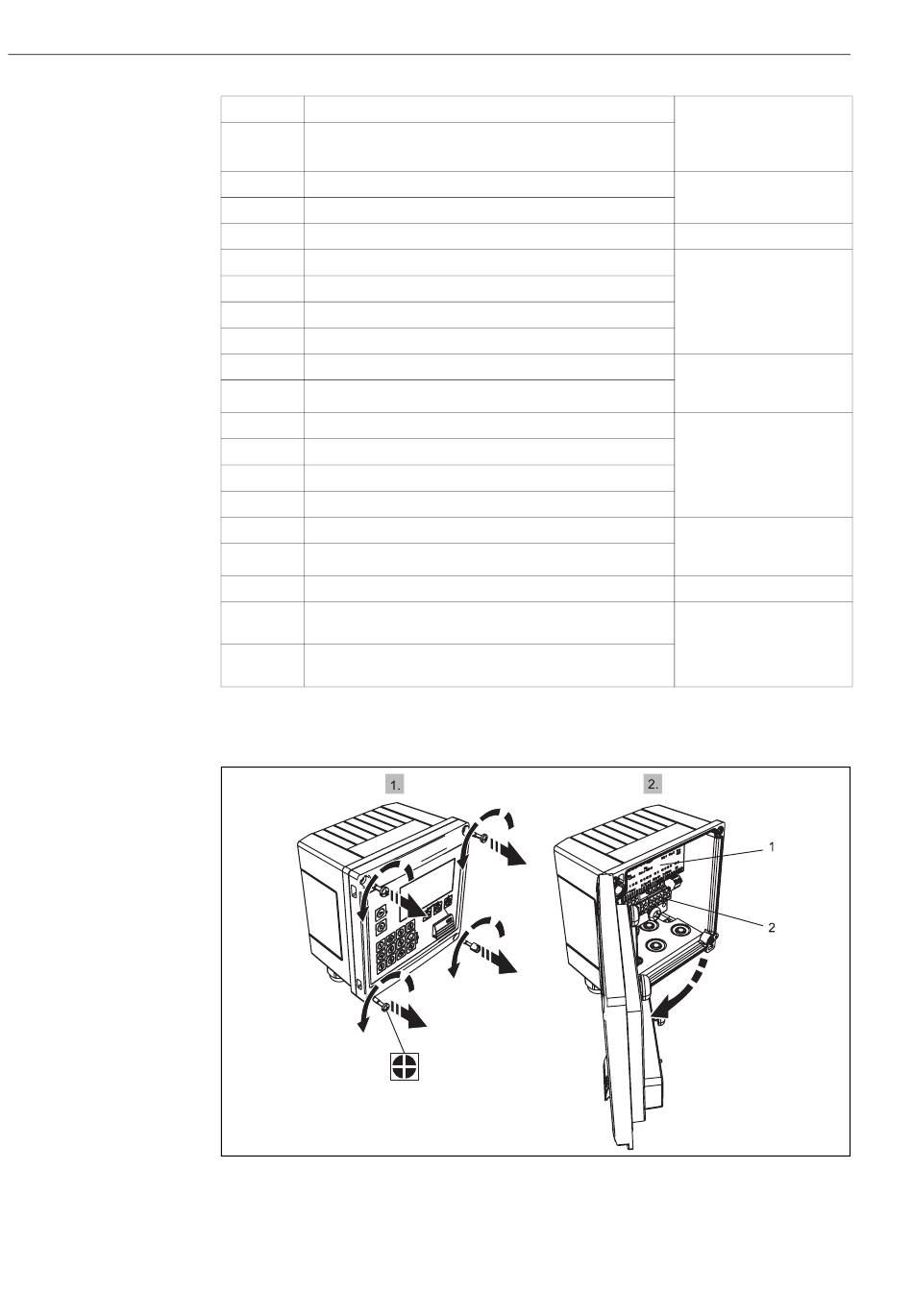

Fig. 16 : Ouvrir le boîtier du Batch controller
1 Marquage de l'occupation des bornes
2 Bornes de raccordement
Batch Controller RA33
• Synchronisation heure
• Démarrer batch
• Arrêter batch
• Reset batch
• Synchronisation heure
Sorties
Contrôle des lots : pompe/
vanne, compteur volumique,
signal fin de lot, défaut
Valeurs instantanées (par ex.
puissance) ou valeurs de
compteur (par ex. énergie)
Contrôle des lots : pompe/
vanne, défaut
Alimentation 24 V
(par ex. pour alimentation
capteur)
Alimentation
a0014368
