Proline Promag P 200 HART
Endress+Hauser
6.2.3
Monter le capteur
AVERTISSEMENT
Danger dû à une étanchéité insuffisante du process !
‣
Pour les joints, veiller à ce que leur diamètre intérieur soit égal ou supérieur à celui du
raccord process et de la conduite.
‣
Veiller à ce que les joints soient intacts et propres.
‣
Fixer correctement les joints.
1. S' a ssurer que le sens de la flèche sur le capteur coïncide avec le sens d' é coulement du
produit.
2. Afin d' a ssurer le respect des spécifications d' a ppareil : implanter l' a ppareil de mesure
entre les brides de conduite et centré dans la section de mesure.
3. Lors de l' u tilisation de disques de masse : tenir compte des instructions de montage
ci-jointes.
4. Tenir compte des couples de serrage de vis requis (→ 24).

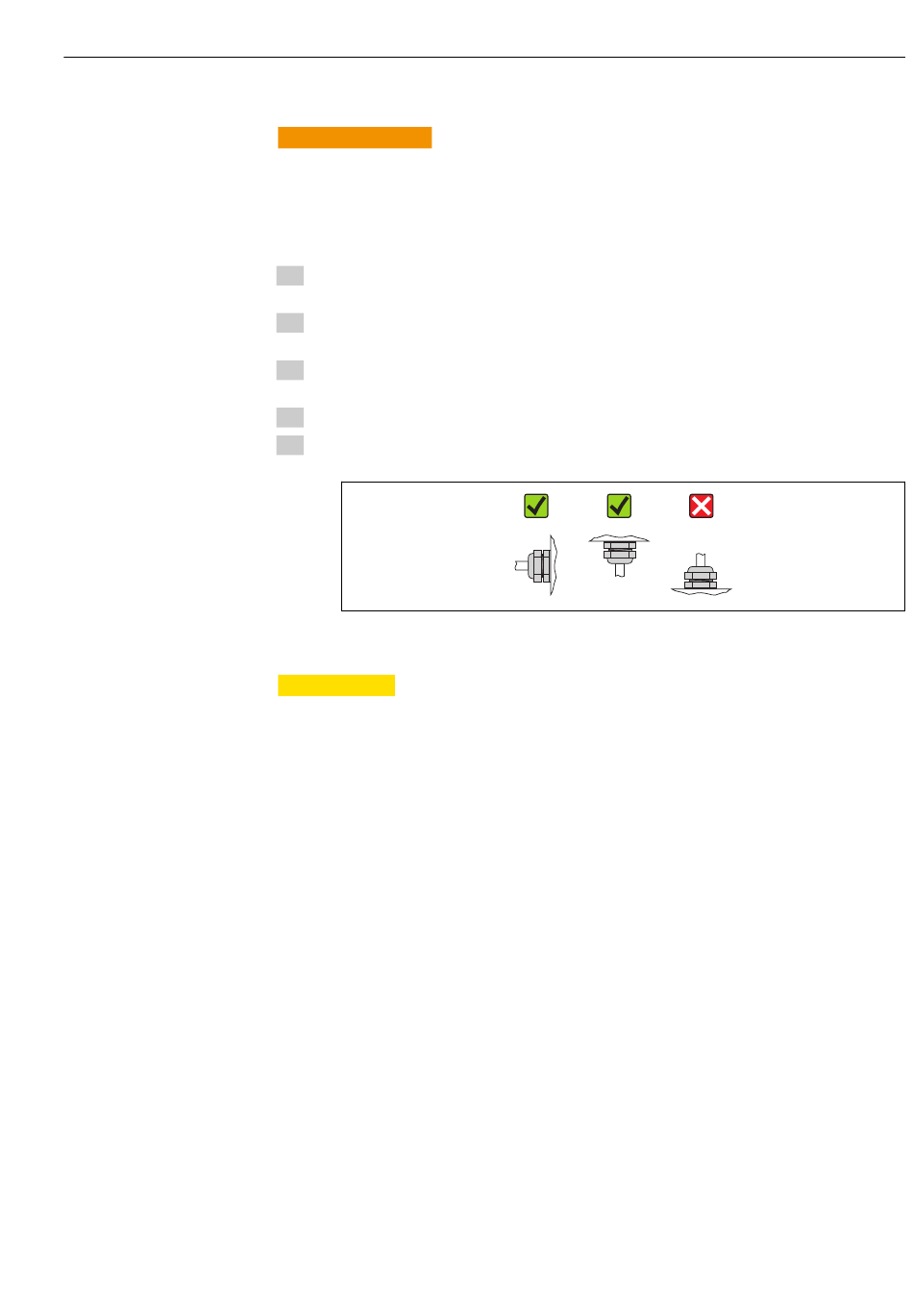

5. Monter l' a ppareil ou tourner le boîtier de transmetteur de telle sorte que les entrées
de câble ne soient pas orientées vers le haut.
Monter les joints
ATTENTION
Possibilité de formation d'une couche électriquement conductrice sur la face interne
du tube de mesure !
Risque de court-circuit du signal de mesure.
‣
Ne pas utiliser de masse d' é tanchéité électriquement conductrice comme le graphite.
Lors du montage des joints, tenir compte des points suivants :
• Les joints montés ne doivent pas dépasser dans la section de conduite.
• Lors de l' u tilisation de brides DIN : utiliser exclusivement des joints selon DIN EN
1514-1.
• Avec un revêtement de tube de mesure en PFA : joints supplémentaires toujours
nécessaires.
• Avec un revêtement de tube de mesure en PTFE : en principe pas de joints
supplémentaires.
Monter le câble de terre/les disques de masse
Tenir compte des informations relatives à la compensation de potentiel et des conseils de
montage détaillés pour l' u tilisation de câbles de terre/disques de masse (→ 32).
Montage
A0013964
23
