Installation
Instructions
If you have questions, call 1.800.561.3344 or visit our website at:
www.geappliances.ca
Before You Begin
Read these instructions carefully and completely.
IMPORTANT
•
instructions for local inspector's use.
IMPORTANT
•
governing codes and ordinances.
instructions with the consumer.
instructions for future reference.
Parts Included
Taped to top of unit.
(Appearance will vary.)
Screws for Oven Mounting
lips wood screws)
31-10884-1
06-13 GE
Screws for Bottom Trim
Mounting (8-18 x .625 pan
-
head Phillips sheet metal
screws)
Metal Bottom Trim
Assembly

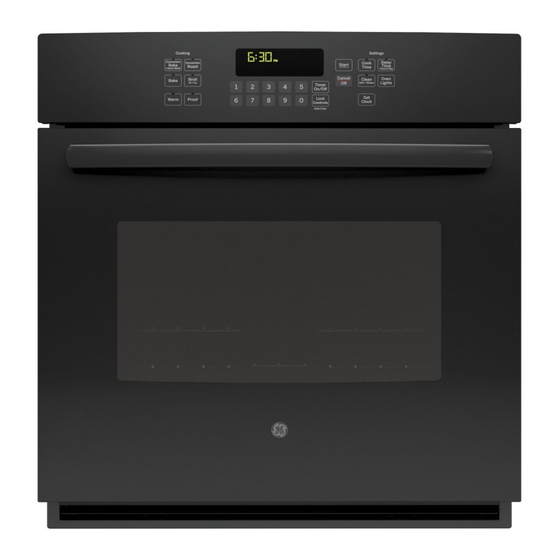

Built-In Wall Oven
27" (68.6 cm) models
JCK1000, JCK3000, JCK5000
30" (76.2 cm) models
JCT3000, JCT5000, PCT7050
• Proper installation is the responsibility
of the installer and product failure due
to improper installation is NOT covered under
warranty.
grounded.
ATTENTION INSTALLER
•
All electric wall ovens must be hard wired
(direct wired) into an approved junction box. A
plug and receptacle is NOT permitted on these
products.
Materials Needed
Strain Relief Clamp
for 1/2" conduit
Tools Needed
1/8" (3 mm) Drill Bit and
Electric or Hand Drill
1
Wire Nuts
Junction
Box
Phillips
Screwdriver
