Service de remplacement de pièce
A. Remplacement de la vitre
(Remplacer avec du verre céramique de 5 mm seulement)
1.
Contrôlez que le feu est éteint et que l'appareil est froid au
toucher.
2.
Protégez une table ou surface de travail avec un tissu
matelassé ou des serviettes. Enfilez des gants pour protéger
vos mains.
3.
Enlevez la porte avec la vitre cassée en la soulevant et en la
décrochant des charnières.
4.
Posez la porte, face vers le bas, sur une table ou surface de
travail de façon à ce que la poignée dépasse du bord et que
la porte repose à plat sur la protection.
5.
Enlevez les vis du dispositif de retenue de la vitre et enlevez
la vitre. (Si les vis sont difficiles à enlever, recouvrez-les
d'abord d'une huile pénétrante.)
6.
Placez la vitre au centre de l'ouverture de la porte (les bords
de la vitre étant à la même distance en haut, en bas et sur les
côtés).
7.
Remettez les arrêtoirs de vitre. Faites attention de ne pas
endommager le filetage des vis.
8.
Serrez de quelques tours les vis jusqu'à ce qu'elles soient
bien serrées. Contrôlez encore une fois le centrage de la
vitre dans le cadre de porte. Continuez à serrer de quelques
tours les vis, une à la fois, jusqu'à ce que la vitre soit bien
fixée. NE PAS TROP SERRER!
9.
Replacez la porte sur l'appareil.
Les appareils Quadra-Fire sont équipés d'un verre céramique
résistant à la chaleur, qui ne peut être brisé que par impact ou
mauvaise utilisation.
AVERTISSEMENT
Risque de blessures.
•
N'utilisez que le verre spécifié dans le manuel.
•
N'UTILISEZ AUCUN AUTRE type de matériau.
ATTENTION !
Manipuler le panneau de verre fixe avec
Glass
prudence.
Assembly
Pendant le nettoyage de la vitre :
•
Évitez de cogner, de rayer ou de claquer la porte vitrée.
•
Ne PAS nettoyer la vitre quand elle est chaude.
•
Ne PAS utiliser de nettoyants abrasifs.
•
Utilisez un nettoyant à vitre pour dépôts calcaires sur le film
blanc.
•
Utilisez un nettoyant à four vendu sur le marché si les dépôts sont
plus épais.
•
Enlevez tous les résidus de nettoyant à four, sinon la
vitre sera tachée de façon permanente lors du prochain
chauffage. Consulter instructions de maintenance.
22
B. Remplacement des briques réfractaires
Remplacez les briques réfractaires si elles deviennent friables et/
ou si la fente entre les briques dépasse 6 mm.
Inspectez la brique réfractaire après chaque enlèvement de
cendres.
La boîte à feu est recouverte de briques réfractaires haute qualité
aux propriétés isolantes exceptionnelles. Il n'est pas nécessaire
d'utiliser une grille, il suffit de préparer un feu sur le fond de la
boîte à feu. N'utilisez pas l'appareil sans briques réfractaires.
1.
Quand les cendres sont froides, enlevez les anciennes
briques et les cendres du poêle et nettoyez la boîte à feu
avec un aspirateur.
2.
Sortez les nouvelles briques du carton et placez-les comme
illustré.
3.
Placez les briques du fond dans le poêle.
4.
Installez les briques arrière sur les briques du fond. Faites
glisser le haut des briques sous le clip à l'arrière de la boîte à
feu et repoussez le bas des briques vers l'arrière.
5.
Installez les briques latérales. Glissez le haut de la brique
sous les clips latéraux de la boîte à feu et poussez le bas
de la brique jusqu'à ce qu'elle affleure la face latérale de
l'appareil.
C. Remplacement du disque d'arrêt
(ventilateur de convection en option)
1.
Débranchez l'appareil.
2.
Localisez le support du disque d'arrêt dans l'angle inférieur
gauche à l'arrière du poêle.
3.
Le support est fixé au poêle par un aimant. Tirez le support
vers le bas en l'éloignant du poêle pour exposer le disque
d'arrêt.
4.
Tirez le disque d'arrêt et les connexions à cosses
rectangulaires vers le haut pour les sortir du support comme
illustré à la Figure 22.1
5.
Enlevez les 2 vis du disque d'arrêt au moyen d'un tournevis
à tête cruciforme, puis déconnectez le disque d'arrêt des
connecteurs à cosses rectangulaires. Remplacez-le par un
nouveau disque d'arrêt et connectez-le.
6.
Repoussez le disque d'arrêt et les cosses rectangulaires dans
le support et remontez le support sur le poêle. Réinstallez-le en
procédant dans l'ordre inverse.

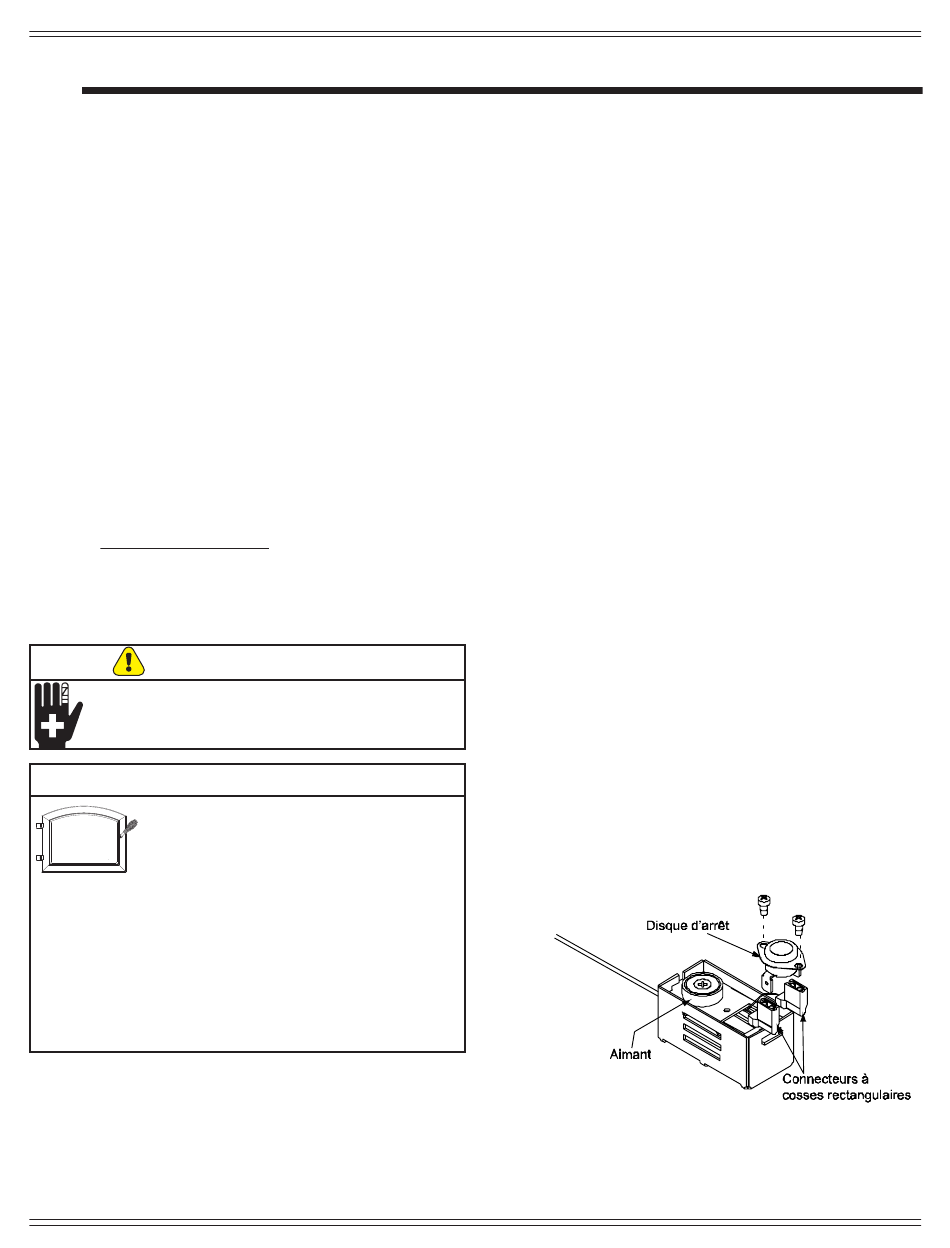

Figure 22.1
FC7061-196I
13 Août, 2018
