Principe de mesure - mesure
de la pression de process
Ensemble de mesure
Caractéristiques de l'appareil
8

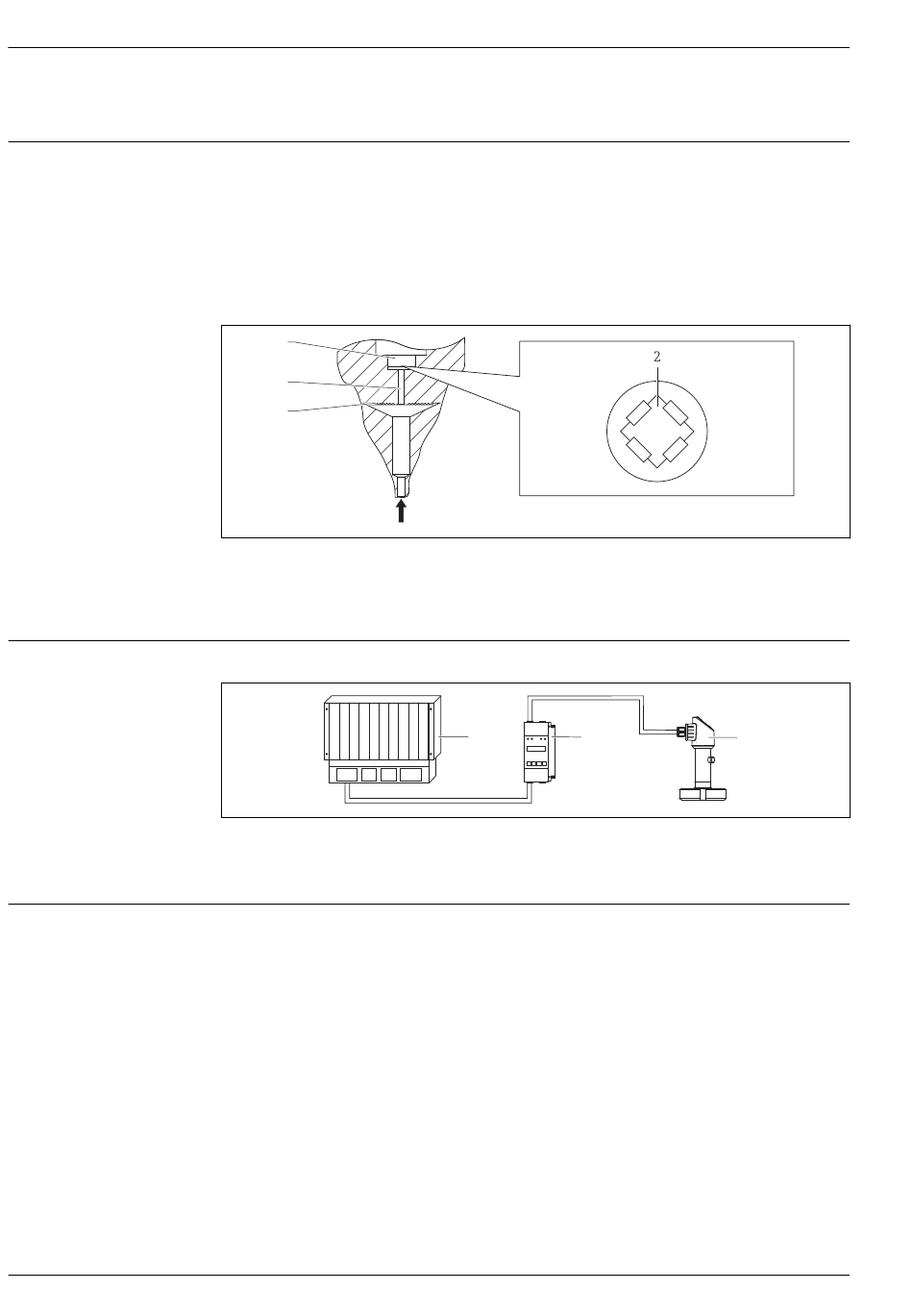

Principe de fonctionnement et construction du système
Appareils avec membrane de process métallique
La pression de process déforme la membrane de process métallique du capteur et un liquide de
remplissage transmet la pression à un pont de Wheatstone (technologie des semi-conducteurs). La
modification de la tension du pont proportionnelle à la pression est mesurée et exploitée.
Avantages :
• Utilisable pour des pressions de process élevées
• Capteur entièrement soudé
• Raccords process affleurants fins disponibles
1
3
4
p
1
Elément de mesure en silicium, support
2
Pont de Wheatstone
3
Canal avec liquide
4
Membrane de process métallique
L' e nsemble de mesure complet comprend :
1
API (automate programmable industriel)
2
par ex. RMA42 / RIA45 (si nécessaire)
3
Appareil
Domaine d'application
PTP33B : pression relative et absolue et applications hygiéniques
Raccords process
PTP33B :
• Filetage ISO 228
• Filetage M24 x 1,5
• SMS
• Varivent
• Clamp/Tri-Clamp
• DIN 11851
Gammes de mesure
PTP33B : de 0 ... +400 mbar (0 ... +6 psi) à 0 ... +40 bar (0 ... +600 psi).
OPL (selon la gamme de mesure)
PTP33B : max. 0 ... +160 bar (0 ... +2 400 psi)
1
2
Ceraphant PTP33B
A0016448
3
A0021924
Endress+Hauser
