Ceraphant PTP33B

Device Search (IO-Link)

Endress+Hauser
2
E

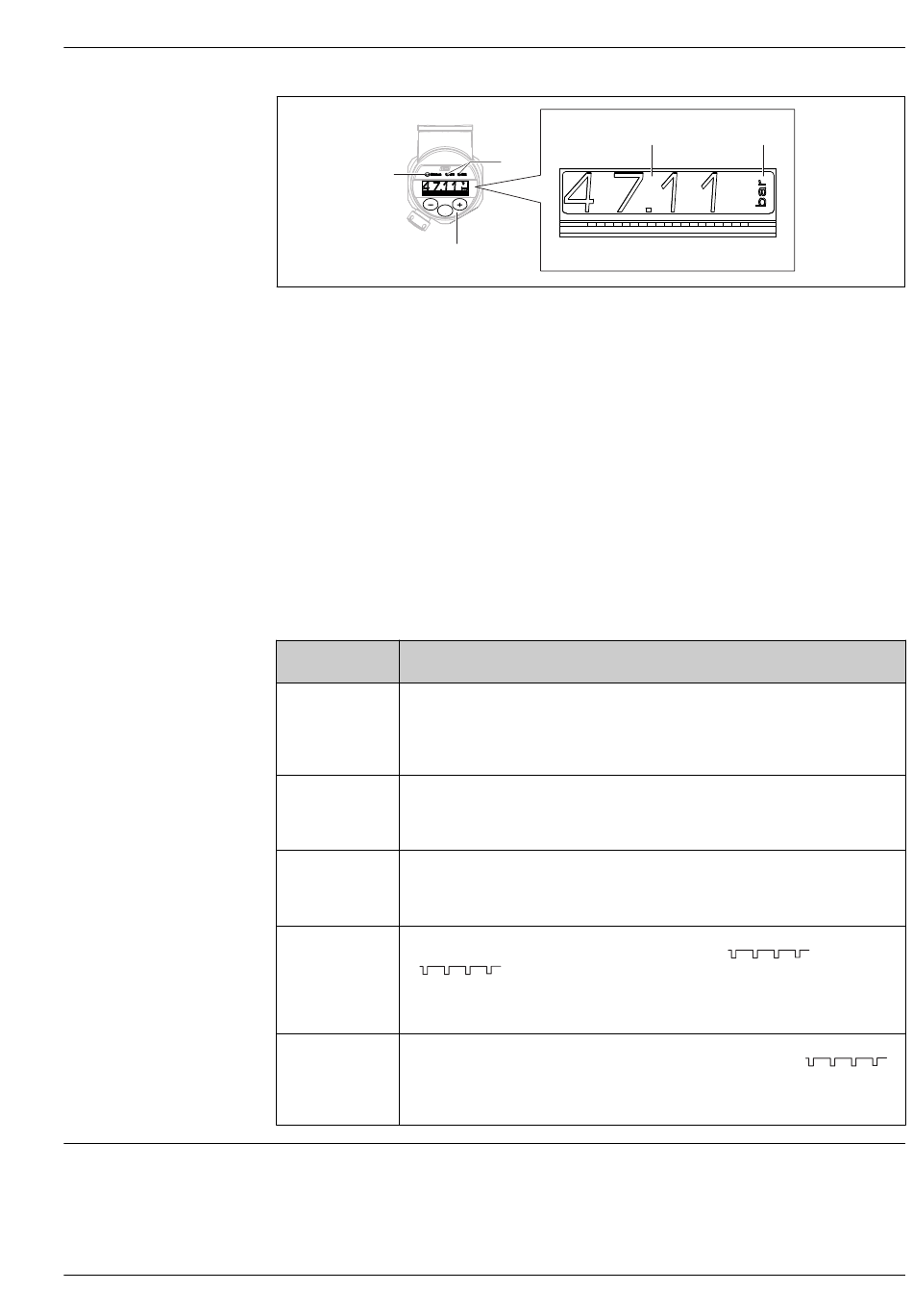

1 Touches de configuration
2 LED d' é tat
3 LED sortie tor
4 Valeur mesurée
5 Unité
La deuxième sortie tout ou rien n' e st pas utilisée pour la version d' a ppareil avec sortie courant.
Fonctions :
• Affichage des valeurs mesurées à 4 chiffres et signe décimal
• Configuration par menu simple et complète grâce à la répartition des paramètres en plusieurs
niveaux et groupes
• Possibilité de configurer l' a ffichage selon les souhaits et exigences individuels
• Fonctions diagnostic avancées (message défaut et avertissement, indicateur de suivi etc.)
• Mise en service rapide et sûre
• L' a ppareil indique également l' é tat via des LED.
Information sur les états de fonctionnement
Etats de Fonction de la LED d'état et de l'afficheur local

fonctionnement

Fonctionnement • La LED d' é tat est allumée en vert
• Les LED de la sortie tout ou rien 1 et de la sortie tout ou rien 2 signalent l' é tat de
chaque sortie tout ou rien
• Pas d' a ctivité de la LED pour la sortie tout ou rien 2 si la sortie courant est active
• Rétroéclairage blanc
Problème • La LED d' é tat est allumée en rouge en permanence
• Fond de l' a ffichage rouge
• LED de la sortie tout ou rien 1 et de la sortie tout ou rien 2 off (sortie tout ou rien
désactivée)
Avertissement • La LED d' é tat clignote en rouge
• Fond de l' a ffichage blanc
• Les LED ode la sortie tout ou rien 1 et de la sortie tout ou rien 2 signalent l' é tat de
chaque sortie tout ou rien
Pour Device Search • La LED verte est allumée (= prêt à fonctionner) sur l' a ppareil et commence à clignoter
avec une luminosité accrue. Fréquence de clignotement
• Les LED de la sortie tout ou rien 1 et de la sortie tout ou rien 2 signalent l' é tat de
chaque sortie tout ou rien
• Le fond de l' a ffichage dépend de l' é tat de l' a ppareil
Communication IO- • La LED d' é tat clignote en vert selon la spécification IO-Link (indépendamment du mode
Link mesure, de l' e rreur ou de l' a vertissement). Fréquence de clignotement
• Le fond de l' a ffichage dépend de l' é tat de l' a ppareil
• L' é tat de la sortie tout ou rien 1 est également indiquée via la LED de la sortie tout ou
rien 1 en même temps que l' a ffichage des données de process
Le paramètre Device Search est utilisé pour identifier de manière unique l' a ppareil lors de
l' i nstallation.
3
1
4 5
A0022121
