Proline Promag L 400 HART
Endress+Hauser

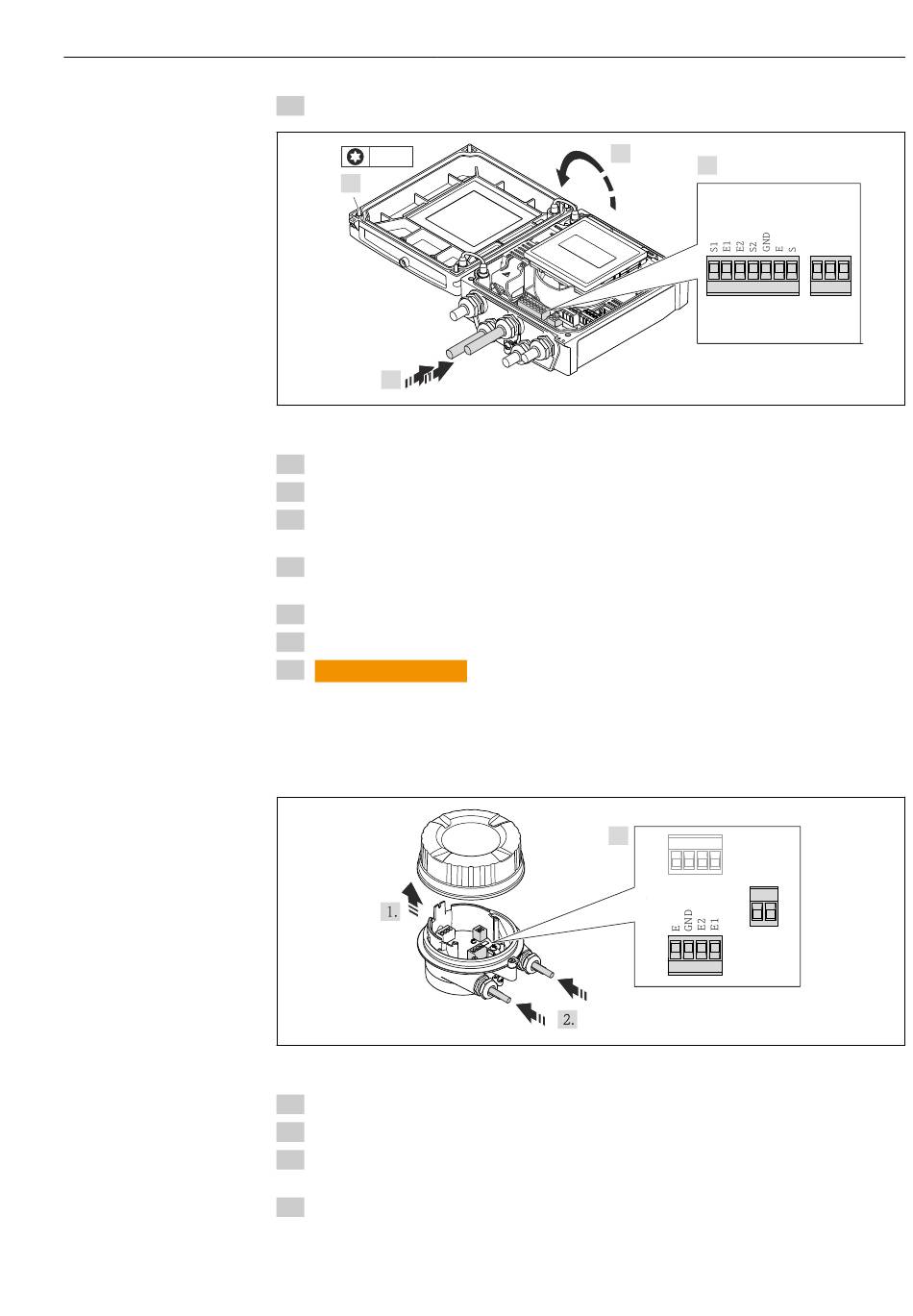

3. Raccorder le transmetteur.
4 x TX 20
1.
3.
 12 Transmetteur : module électronique principale avec bornes de raccordement
1. Desserrer les 4 vis de fixation du couvercle du boîtier.
2. Ouvrir le couvercle du boîtier.
3. Passer le câble à travers l' e ntrée de câble. Ne pas retirer la bague d' é tanchéité de
l' e ntrée de câble, afin de garantir l' é tanchéité.
4. Dénuder le câble et ses extrémités. Dans le cas de fils toronnés : sertir en plus des
embouts →  36.
5. Raccorder le câble conformément à l' o ccupation des bornes →  36.
6. Serrer fermement les presse-étoupe.
7.
AVERTISSEMENT
L
Suppression du degré de protection du boîtier en raison d'une étanchéité
insuffisante de ce dernier !
‣
Visser la vis sans l' a voir graissée.
Remonter le transmetteur dans l' o rdre inverse.
 13 Capteur : module de raccordement
1. Desserrer le crampon de sécurité du couvercle du boîtier.
2. Dévisser le couvercle du boîtier et le soulever.
3. Passer le câble à travers l' e ntrée de câble. Ne pas retirer la bague d' é tanchéité de
l' e ntrée de câble, afin de garantir l' é tanchéité.
4. Dénuder le câble et ses extrémités. Dans le cas de fils toronnés : sertir en plus des
embouts →  36.
Raccordement électrique
2.
4.
6 5 7 8 4 37 36
3.
42 41
37 4 7 5
42 41
A0017445
A0021527
