Séries EFC x610
Lorsque la fonction d'association de sources de fréquence est sélectionnée
●
(addition ou soustraction), le paramètre H8.06/H8.31 « Paramètre polarité de
l'entrée EAI » sera limité à « 1 » ou « 0 » et le résultat de l'association sera
toujours limité à 0,00...[E0.09] Hz. Lorsque l'association de fréquence est sé-
lectionnée (addition/soustraction), et si la polarité avec la commande de di-
rection est déjà activée (H8.06/H8.31 = 2), « PrSE » est alors affiché.

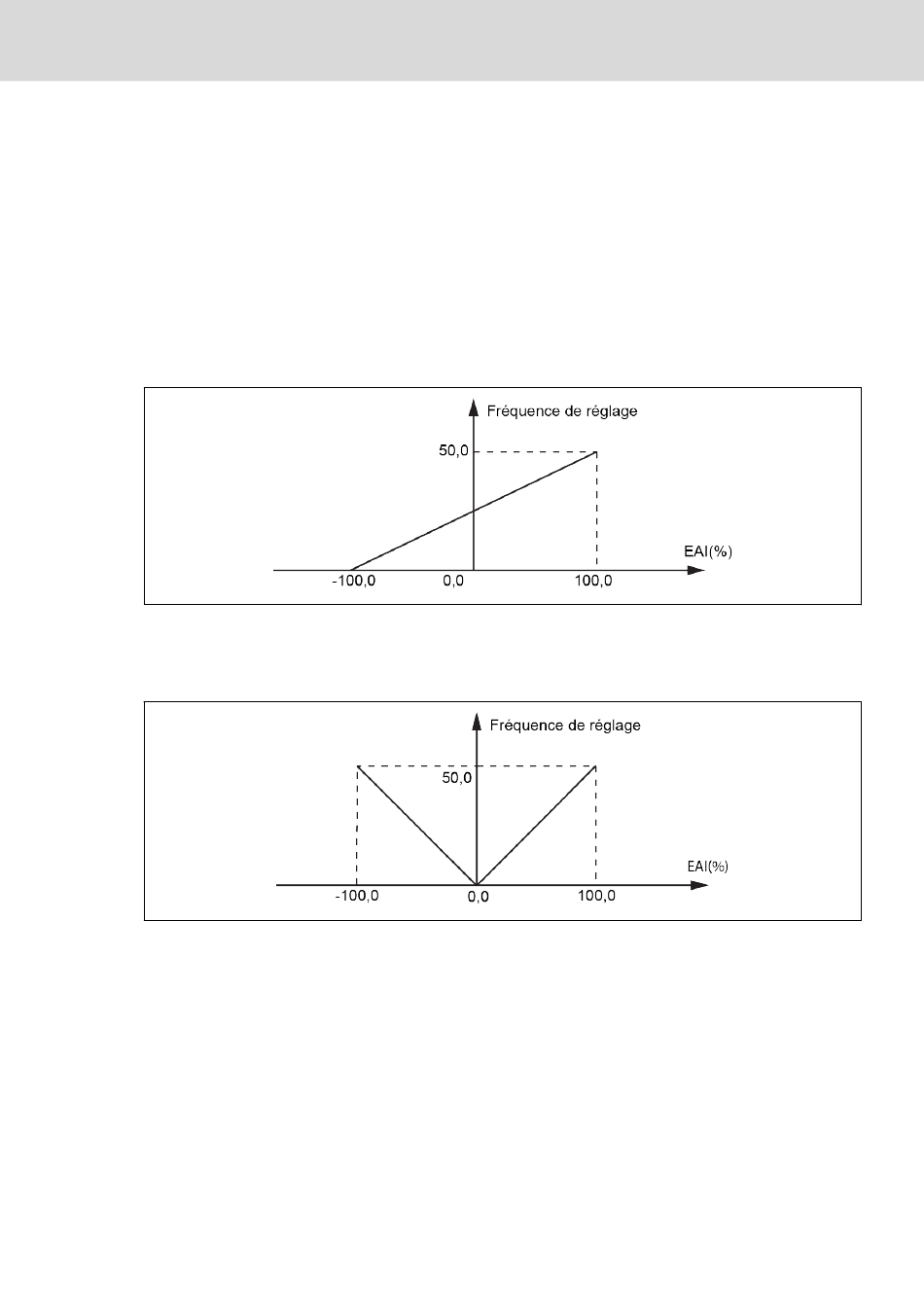

Exemple
Lorsque H8.05 = 5 :
1. H8.06 = 0
H8.15 = -100,0, H8.16 = 0,0, H8.17 = 100,0, H8.18 = 50,0
Fig. 12-9: Exemple 1 EAI1
2. H8.06 = 1
H8.15 = -100,0, H8.16 = -50,0, H8.17 = 100,0, H8.18 = 50,0
Fig. 12-10: Exemple 2 EAI1
3. H8.06 = 2
H8.15 = -100,0, H8.16 = -50,0, H8.17 = 100,0, H8.18 = 50,0
