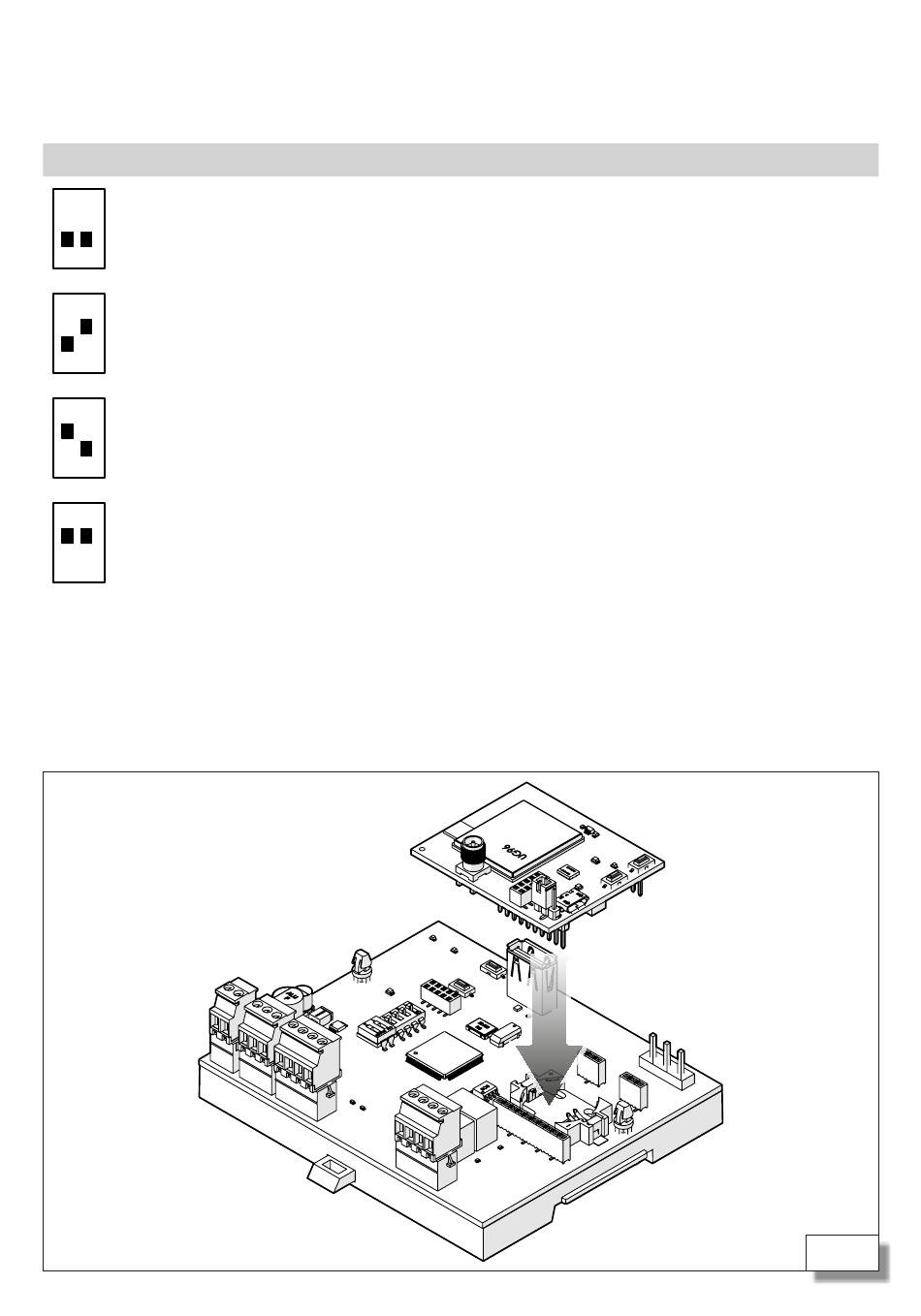

4.2 RÉGLAGE MODE DE FONCTIONNEMENT
Sélectionner le mode de fonctionnement pour 4 cartes Smart connectées par communication en série RS485
ou jusqu'à 2 cartes pas Smart, en réglant DS2 conformément au tableau suivant.
Réglage

Fonctionnement

Seulement RS485
ON
1 2
RS485
ON
1 carte « pas smart »
(2 IN et 2 OUT)
1 2
RS485
ON
1 carte « pas smart »
(1 IN et 1 OUT)
1 2
RS485
ON
2 cartes « pas smart »
(1 IN et 1 OUT)
1 2
* Ce canal ne sera pas disponible pour RS485 (cartes Smart).
4.3 INSTALLER XWBL / XMB
Installer un dispositif Simply Connect XWBL ou XMB dans les connecteurs J11, J12, J13 4
XMULTICOM
Canaux de communication
1 = canal 1 RS485
2 = canal 2 RS485
3 = canal 3 RS485
4 = canal 4 RS485
1 = canal 1 RS485
2 = canal 2 RS485
3 = canal 3 carte pas smart - I1, I2, OUT1, OUT 2 *
4 = canal 4 RS485
1 = canal 1 RS485
2 = canal 2 RS485
3 = canal 3 carte pas smart - I1, OUT1 *
4 = canal 4 RS485
1 = canal 1 RS485
2 = canal 2 RS485
3 = canal 3 carte pas smart 1 - I1, OUT1 *
4 = canal 4 carte pas smart 2 - I2, OUT2 *
7
