4. INSTALLATION

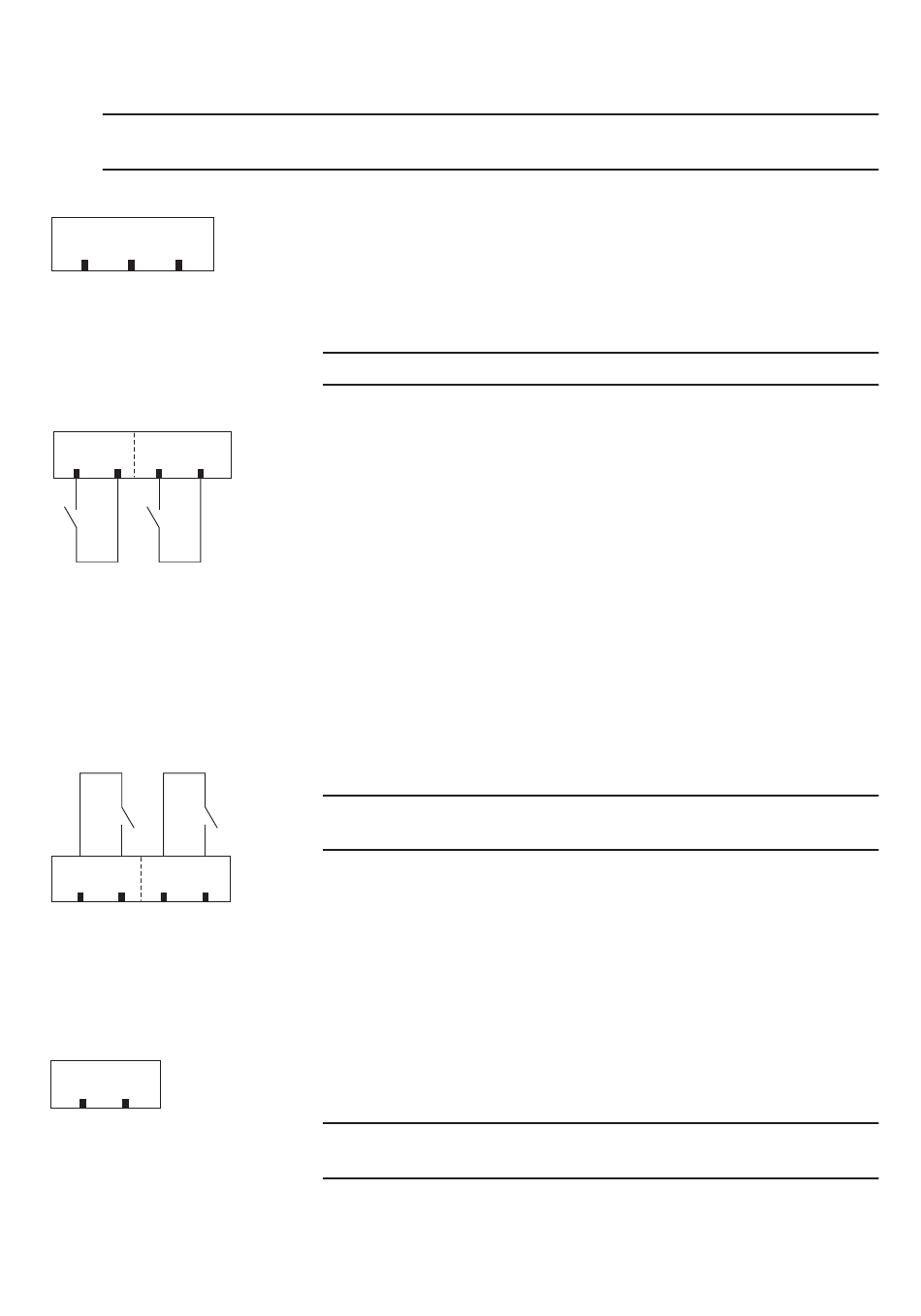

4.1 CONNEXIONS
F
EFFECTUER LES OPÉRATIONS EN L'ABSENCE DE COURANT ÉLECTRIQUE. Ne mettre sous tension
qu'une fois l'installation terminée.
A B G
ND
IN1 - IN2 -
OUT1 OUT2
~ ~
+
-
/
XMULTICOM
BORNIER J12 - EN SÉRIE RS485
Connecter les signaux A, B, GND aux bornes respectives sur les modules XRS485
(si présents).
Si plusieurs cartes Smart sont présentes, la connexion doit être effectuée en
cascade ( 1 Installation type).
L
La longueur maximale totale des câbles est de 50 m.
BORNIER J16 - ENTRÉES
Deux entrées sont disponibles, utilisables pour surveiller l' é tat d'un ou deux
automatismes pas Smart.
Connecter un contact propre entre commun (-) et IN1 ou IN2.
Les entrées sont configurables par l'intermédiaire de l'app
Simply Connect PRO. Il est possible de configurer le type de contact (NO
ou NC) et la fonction relative (par ex. Signalisation d'alarme en cours, erreur,
automatisme ouvert, fermé).
BORNIER J17 - SORTIES
!
Connecter une charge inférieure à la valeur maximale indiquée dans
les Données techniques.
Deux sorties en contact propre sont disponibles, utilisables pour commander
un ou deux automatismes pas Smart.
Les sorties sont configurables par l'intermédiaire de l'app Simply Connect PRO.
Il est possible de configurer le type de contact (NO ou NC) et la fonction relative
(par ex. Ouvrir, Ouvrir partiellement, Fermer, Arrêt, etc.).
BORNIER J1 - ALIMENTATION
Connecter une alimentation 24 V
!
L'alimentation doit être dotée d'un fusible avec une valeur maximale
de 5 A ou limitation en courant équivalent.
"
/~ , 1 A.
6
532376 - Rev.A
