Levelflex FMP50
Protocole de linéarité en 5
points
3) Si (E) et (F) font défaut, des valeurs standard dépendant de la sonde sont utilisées à la place.
Endress+Hauser
Les points suivants doivent être pris en compte si l' o ption F4 (protocole de linéarité en 5 points)
a été sélectionné dans la caractéristique 550 ("Étalonnage").
Les 5 points du protocole de linéarité sont répartis régulièrement sur la gamme de mesure (0 % -
100 %). Étalonnage "vide" (E) et Étalonnage "plein" (F) doivent être indiqués pour déterminer la
3)
gamme de mesure .
Les restrictions suivantes doivent être prises en compte lors de la sélection de E et F :

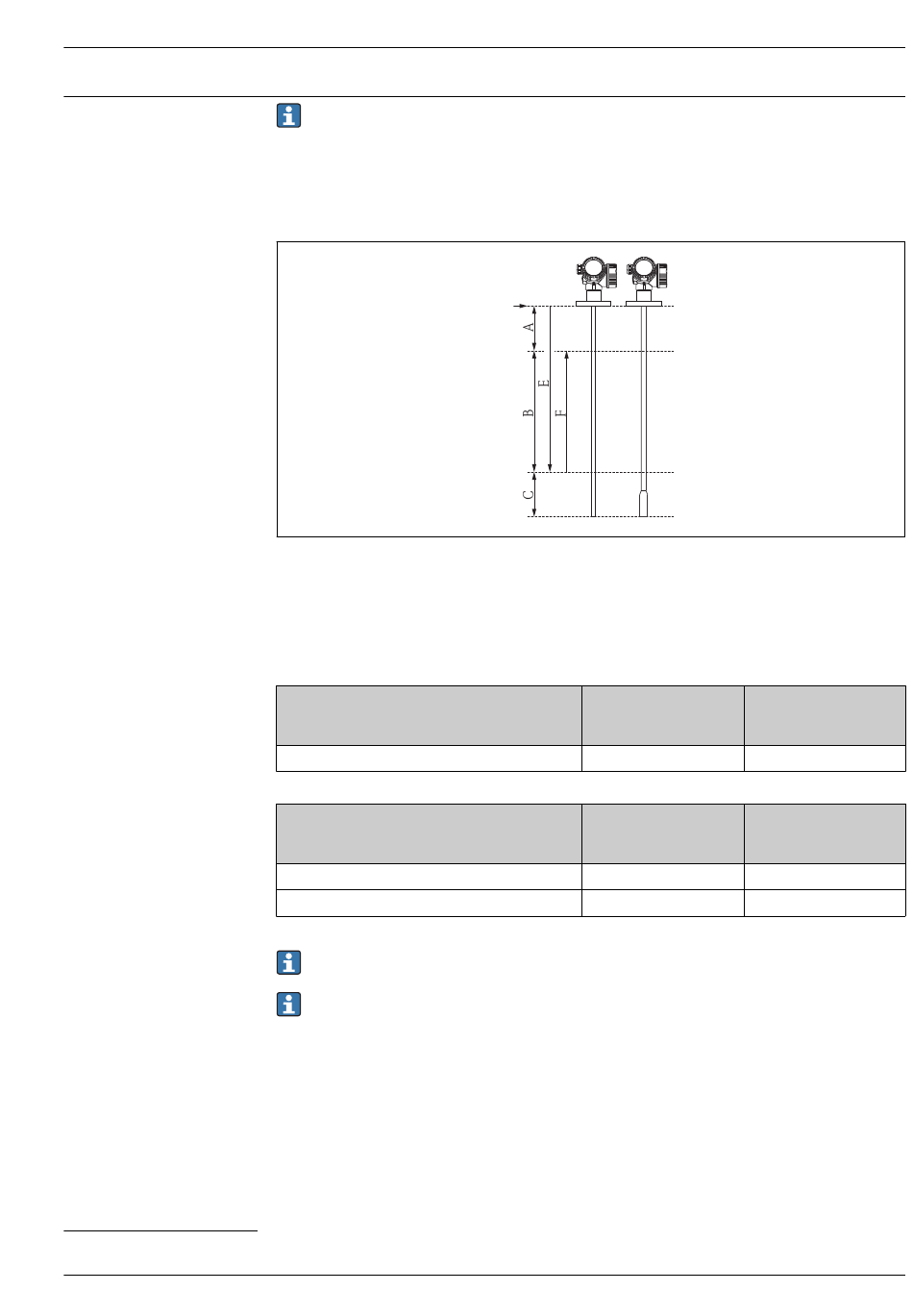

A Distance entre le point de référence R et la marque 100 %
B Gamme de mesure
C Distance entre l' e xtrémité de la sonde et la marque 0 %
E Distance du point zéro
F Plage de mesure
R Point de référence de la mesure
Capteur
FMP50
Type de sonde
Tige
Câble
• Dans le cas des sondes à tige et à câble, le contrôle de linéarité se fait avec l' a ppareil complet.
• Le contrôle de linéarité se fait sous les conditions de référence.
Les valeurs sélectionnées pour Étalonnage vide et Étalonnage plein ne sont utilisées que pour
créer le protocole de linéarité. Par la suite, les valeurs sont réinitialisées aux valeurs par défaut
spécifiques à la sonde. Si des valeurs autres que les valeurs par défaut sont requises, elles
doivent être commandées comme paramétrage personnalisé →  84.
R
Écart minimum entre le
point de référence R et la
marque 100 %
A ≥ 250 mm (10 in)
Distance minimale entre
l'extrémité de la sonde et
la marque 0 %
C ≥ 100 mm (4 in)
C ≥ 1 000 mm (40 in)
A0014673
Gamme de mesure
minimale
B ≥ 400 mm (16 in)
Valeur minimale pour
"Étalonnage vide"
E ≤ 3,9 m (12,8 ft)
E ≤ 11 m (36 ft)
83
