Informations concernant le raccord process
Les sondes sont montées sur le raccord process avec un raccord fileté ou une bride. Si, lors du
montage, il y a un risque que l' e xtrémité de la sonde bouge fortement et entre en contact par
intermittence avec le fond ou le cône de la cuve, il faut, si nécessaire, raccourcir la sonde au
niveau de l' e xtrémité inférieure et la fixer en place.
Raccord fileté

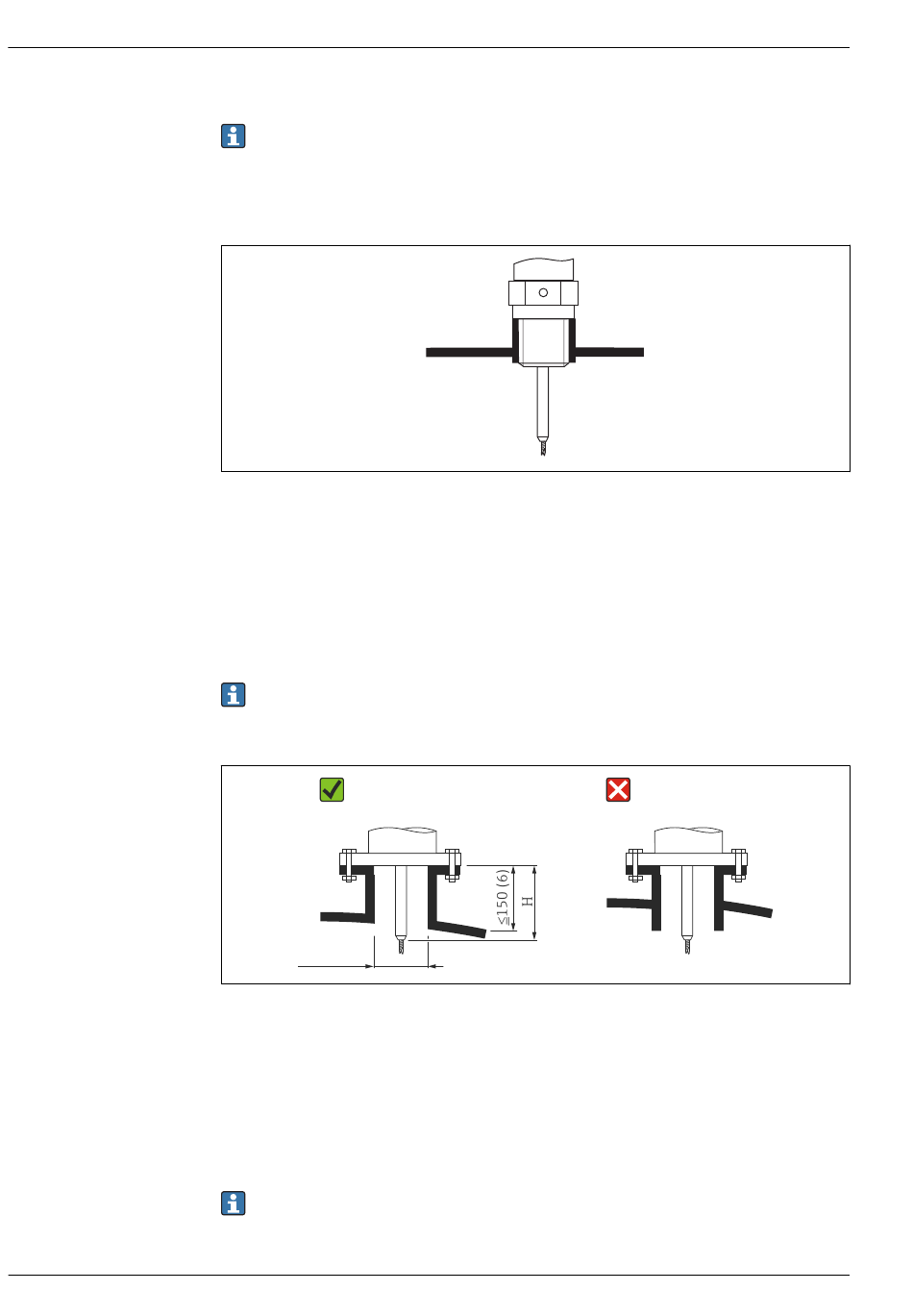

 25 Montage avec raccord fileté ; affleurant avec le plafond de la cuve
Joint
Le raccord fileté et la forme du joint sont conformes à DIN 3852 partie 1, bouchon fileté forme A.
Les types suivants de bague d' é tanchéité peuvent être utilisés :
Pour le raccord fileté G3/4" : selon DIN 7603 avec dimensions 27 mm × 32 mm
Utiliser une bague d' é tanchéité selon cette norme de forme A, C ou D dans un matériau offrant une
résistance adaptée à l' a pplication.
Se référer au plan d'encombrement pour la longueur du bouchon fileté :
Montage sur un piquage
ø 150 (6)
£
H Longueur de la tige de centrage ou de la partie rigide de la sonde à câble
• Diamètre de piquage admissible : ≤ 150 mm (6 in)
Dans le cas de plus grands diamètres, la capacité de mesure dans la zone proche peut être réduite.
Pour les piquages de grande taille, voir la section "Montage sur piquages ≥ DN300"
• Hauteur de piquage admissible : ≤ 150 mm (6 in)
Dans le cas de plus grandes hauteurs, la capacité de mesure dans la zone proche peut être réduite.
• L' e xtrémité du piquage doit être affleurante au plafond de la cuve afin d' é viter les effets
d' o scillations parasites.
Dans les cuves calorifugées, le piquage doit également être isolé pour éviter la formation de
condensats.
