23 connecteur du disque SATA (HDD_SATA_3_4)
25 Connecteur USB (USB3_MB2)
27 connecteur SSD U.2
29 connecteur du ventilateur de l'assemblage de
refroidissement liquide du processeur (MID_FAN1)
31 emplacement de module de mémoire (DIMM2)
33 broche du processeur (CPU1)
35 emplacement de module de mémoire (DIMM4)

Composants de la carte d'E/S

REMARQUE : L'emplacement des connecteurs peut varier selon les choix que vous avez effectués au moment de
l'achat.

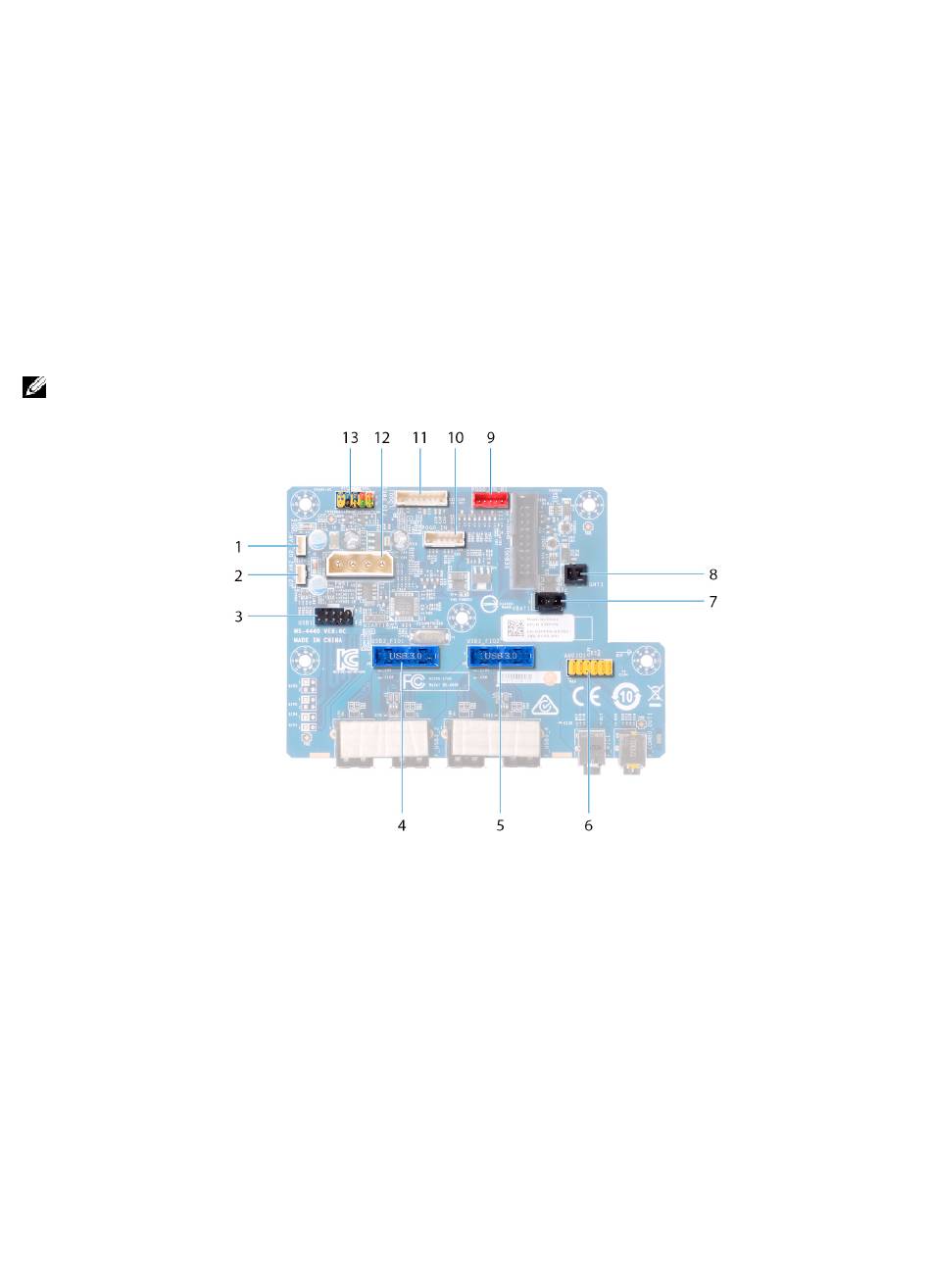

Figure 3. Composants de la carte d'E/S
1 connecteur du ventilateur (U2_FAN1)
3 connecteur USB (USB1)
5 connecteur d'E/S avant (USB3_FIO2)
7 connecteur de la pile d'éclairage des E/S arrière (VBAT1) 8
9 connecteur d'éclairage intérieur droit (POGO_IN_R1)
11 connecteur de la carte de logo (LOGO1)
13 connecteur de commande d'E/S avant (FIO_PWR1)
22
24 connecteur de disque dur SATA (HDD_SATA_1_2)
26 Connecteur USB (USB3_MB1)
28 connecteur d'alimentation Advanced Technology
xTended (ATX) (ATX PWR1)
30 connecteur du ventilateur supérieur (TOP_FAN1)
32 emplacement de module de mémoire (DIMM1)
34 emplacement de module de mémoire (DIMM3)
2 connecteur du ventilateur (U2_FAN2)
4 connecteur d'E/S avant (USB3_FIO1)
6 connecteur audio (AUDIOIO1)
connecteur d'éclairage des E/S arrière
(PORCH_LIGHT1)
10 connecteur d'éclairage intérieur gauche
(POGO_IN_L1)
12 connecteur d'alimentation principal (PWR1)
