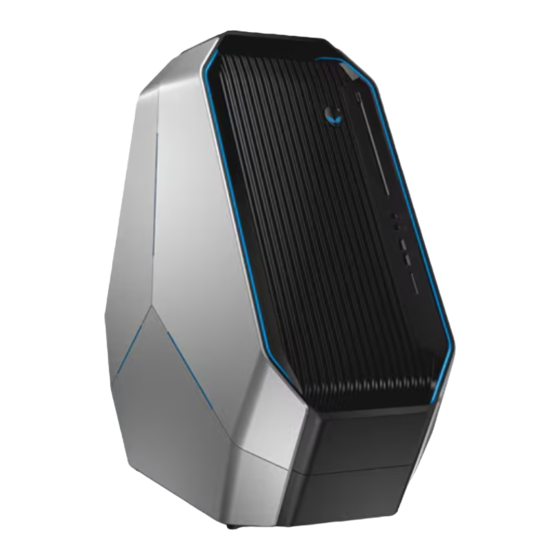

Alienware Area-51 R4
Guide de maintenance
Modèle d'ordinateur: Alienware Area-51 R4
Modèle réglementaire: D03X
Type réglementaire: D03X003

Publicité

Table des Matières
loading

Manuels Connexes pour Dell Alienware Area-51 R4

Sommaire des Matières pour Dell Alienware Area-51 R4

  • Page 1 Alienware Area-51 R4 Guide de maintenance Modèle d'ordinateur: Alienware Area-51 R4 Modèle réglementaire: D03X Type réglementaire: D03X003...

  • Page 2: Remarques, Précautions Et Avertissements

    Copyright © 2017 Dell Inc. ou ses filiales. Tous droits réservés. Dell, EMC et d'autres marques de commerce sont des marques de commerce de Dell Inc. ou de ses filiales. Les autres marques de commerce peuvent être des marques de commerce déposées par leurs propriétaires respectifs.

  • Page 3: Table Des Matières

    Table des matières Avant une intervention à l’intérieur de l’ordinateur..............14 ..............14 Avant de commencer ..............14 Consignes de sécurité ..............16 Outils recommandés ................16 Liste des vis Après une intervention à l’intérieur de l’ordinateur..............21 Présentation technique..........22 ............22 Vue intérieure de l’ordinateur ..............
  • Page 4 Remise en place des panneaux latéraux....36 ................. 36 Procédure Retrait de la batterie..........37 .................. 37 Prérequis ................. 37 Procédure Remise en place de la batterie......... 39 ................. 39 Procédure ................39 Étapes finales Retrait de l’étui de batterie........40 .................. 40 Prérequis .................
  • Page 5 Remise en place du lecteur optique......50 ................. 50 Procédure ................50 Étapes finales Retrait du connecteur du panneau latéral AlienFX droit.............. 51 .................. 51 Prérequis ................. 51 Procédure Remise en place du connecteur du panneau latéral AlienFX droit...........54 ................. 54 Procédure ................54 Étapes finales...
  • Page 6 Retrait du câble du capteur thermique de la baie de lecteur..............64 .................. 64 Prérequis ................. 64 Procédure Remise en place du câble du capteur thermique de la baie de lecteur..........67 ................. 67 Procédure ................67 Étapes finales Retrait des barrettes de mémoire......68 ..................
  • Page 7 Remise en place de plusieurs cartes graphiques.. 80 ................. 80 Procédure ................80 Étapes finales Retrait des cartes graphiques pleine longueur..81 .................. 81 Prérequis ................. 81 Procédure Remise en place des cartes graphiques pleine longueur..............85 ................. 85 Procédure ................85 Étapes finales Retrait de la carte sans fil.........
  • Page 8 Remise en place du ventilateur supérieur....96 ................. 96 Procédure ................96 Étapes finales Retrait de la carte Logo Board......... 97 .................. 97 Prérequis ................. 97 Procédure Remise en place la carte Logo Board....100 ................100 Procédure ................100 Étapes finales Retrait du SSD............101 ................
  • Page 9 Remise en place du câble du capteur thermique du cadre avant............113 ................113 Procédure ................113 Étapes finales Dépose de l’assemblage de refroidissement liquide du processeur..........114 .................114 Prérequis ................114 Procédure Remise en place de l’assemblage de refroidissement liquide du processeur....118 ................118 Procédure ................
  • Page 10 Retrait de la carte système........132 ................132 Prérequis ................133 Procédure Remise en place de la carte système....135 ................135 Procédure ................136 Étapes finales Retrait des poignées..........137 ................137 Prérequis ................138 Procédure Remise en place des poignées.......144 ................
  • Page 11 Remise en place de la carte du bouton d’éjection du lecteur optique........155 ................155 Procédure ................155 Étapes finales Retrait du cadre arrière........... 156 ................156 Prérequis ................157 Procédure Remise en place du cadre arrière......163 ................163 Procédure ................164 Étapes finales Retrait du panneau de base........165 ................
  • Page 12 Retrait du câble de l’éclairage inférieur....175 ................175 Prérequis ................175 Procédure Remise en place du câble de l’éclairage inférieur178 ................178 Procédure ................178 Étapes finales Retrait des câbles d’antenne........179 ................179 Prérequis ................179 Procédure Remise en place des câbles d’antenne....184 ................
  • Page 13 Suppression ou modification d’un mot de passe système ............201 et/ou de configuration ......... 202 Effacement des mots de passe oubliés ........203 Effacement des paramètres CMOS Dépannage............... 205 ..............205 Mise à jour du BIOS ............. 205 Flashage du BIOS (clé USB) ..

  • Page 14: Avant Une Intervention À L'intérieur De L'ordinateur

    Avant une intervention à l’intérieur de l’ordinateur REMARQUE : En fonction de la configuration que vous avez commandée, les images présentées dans ce document peuvent être différentes de votre ordinateur. Avant de commencer Enregistrez et fermez tous les fichiers et quittez tous les programmes ouverts.
  • Page 15 Dell. Les dommages causés par une personne non autorisée par Dell ne sont pas couverts par votre garantie. Consultez les consignes de sécurité fournies avec le produit ou disponibles sur www.dell.com/regulatory_compliance.

  • Page 16: Outils Recommandés

    PRÉCAUTION : Appuyez pour éjecter toute carte insérée dans le lecteur de carte mémoire. Outils recommandés Les procédures dans ce document peuvent nécessiter les outils suivants : • Tournevis cruciforme nº 1 • Tournevis cruciforme nº 2 • Une clé Allen de 2,5 mm (hexagonale creuse) •...
  • Page 17 Composant Fixée(s) à Type de vis Quantité Image des Assemblage du Châssis #6-32x6 disque dur Disque dur Support du #6-32x3,6 disque dur Assemblage de Châssis #6-32x6 lecteur optique Support du Lecteur optique M2 x 3 lecteur optique Assemblage du Châssis #6-32x6 connecteur du panneau latéral...
  • Page 18 Composant Fixée(s) à Type de vis Quantité Image des pleine longueur) Support de Châssis #6-32x6 carte graphique Carte sans fil Châssis M2 x 3 Ventilateur Châssis #6-32x6 supérieur Carte du logo Châssis #6-32x6 Carte du logo Support #6-32x6 Disque SSD Carte système M2 x 2,5 Ventilateur PCI Châssis...
  • Page 19 Composant Fixée(s) à Type de vis Quantité Image des Carte système Châssis #6-32x6 Poignée arrière Châssis #6-32x6,5 Poignée avant Châssis #6-32x6,5 Poignée Châssis #6-32x6,5 inférieure Cadre avant Châssis #6-32x6 Cadre avant Châssis 6-32x5,2 Carte de Châssis #6-32x6 bouton d’éjection du lecteur optique Cadre arrière Châssis...
  • Page 20 Composant Fixée(s) à Type de vis Quantité Image des Panneau de Châssis #6-32x6 base Antennes Châssis #6-32x6...

  • Page 21: Après Une Intervention À L'intérieur De L'ordinateur

    Après une intervention à l’intérieur de l’ordinateur PRÉCAUTION : Laisser des vis mal installées à l'intérieur de votre ordinateur peut l'endommager gravement. Remettez en place toutes les vis et assurez-vous qu’elles sont toutes bien fixées à l’intérieur de l’ordinateur. Branchez les dispositifs externes, les périphériques et les câbles que vous avez retirés avant d’intervenir sur votre ordinateur.

  • Page 22: Présentation Technique

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Vue intérieure de l’ordinateur Pour consulter les différents composants installés sur votre ordinateur. Voir gauche...

  • Page 23: Vue De Gauche

    Vue de gauche Figure 1. Vue de gauche ventilateur de l’assemblage de carte graphique refroidissement liquide du processeur carte système bloc d’alimentation Connecteur du panneau latéral Ventilateur PCI AlienFX Pompe de l’assemblage de modules de mémoire refroidissement liquide du processeur Ventilateur supérieur...

  • Page 24: Vue De Droite

    Vue de droite Figure 2. Vue de droite lecteur optique (ODD) carte d’E/S (IO BRD) capteur thermique de la baie de support de disque de 2,5 pouces lecteur (HDD4/HDD5) connecteur du panneau latéral piles d’éclairage d’E/S arrière AlienFX support de disque de 3,5 pouces support de disque de 3,5 pouces (HDD1) (HDD2)

  • Page 25: Composants De La Carte Système

    Composants de la carte système ventilateur de l’assemblage de connecteur audio refroidissement liquide du processeur (LCM_FAN1) logement PCI-Express (SLOT1) logement PCI-Express (SLOT3)
  • Page 26 logement de carte sans fil logement PCI-Express (SLOT4) (M2_WLAN1) logement PCI-Express (SLOT5) logement PCI-Express (SLOT6) logement de SSD (M2_SSD1) logement PCI-Express (SLOT7) connecteur de débogage avec connecteur USB (USB2) peu de broches (LPC1) interrupteur d’alimentation à LED connecteur USB (USB1) (PANEL1) connecteur du capteur thermique connecteur du capteur...

  • Page 27: Composants De La Carte D'e/S

    emplacement de module de emplacement de module de mémoire (DIMM2) mémoire (DIMM1) Composants de la carte d’E/S REMARQUE : L’emplacement des connecteurs peut varier selon les choix que vous avez effectués lors de l’achat. Figure 3. Composants de la carte d’E/S Connecteur des piles d’éclairage Connecteur de l’éclairage des des E/S arrière (VBAT1)

  • Page 28: Soulèvement De L'ordinateur

    Soulèvement de l’ordinateur Procédure Avec les deux mains, tenez la poignée située sur la partie supérieure de l’ordinateur.
  • Page 29 Soulevez l’ordinateur. Figure 4. Soulèvement de l’ordinateur poignée ordinateur...

  • Page 30: Retrait Du Pied De Stabilisation

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure Inclinez l’ordinateur vers l’avant de façon à orienter la base vers le haut. Figure 5. Inclinez l’ordinateur...
  • Page 31 Retirez les deux vis (#6-32x6) qui fixent le pied de stabilisation à l’ordinateur. Soulevez le pied de stabilisation pour le retirer de l’ordinateur. Figure 6. Retrait du pied de stabilisation Pied de stabilisation vis (2) ordinateur...
  • Page 32 Remettez l’ordinateur en position verticale. Figure 7. Mettez l’ordinateur en position verticale.

  • Page 33: Remise En Place Du Pied De Stabilisation

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure Inclinez l’ordinateur vers l’avant de façon à orienter la base vers le haut. Alignez les trous de vis du pied de stabilisation aux trous situés sur la base de l’ordinateur, puis remettez en place les deux vis (#6-32x6).

  • Page 34: Retrait Des Panneau Latéraux

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure REMARQUE : Le cas échéant, pensez à retirer le câble de sécurité de sa fente.
  • Page 35 Tirez et soulevez le panneau latéral droit pour le dégager du châssis. Figure 8. Retrait du panneau latéral loquet de passage du câble de sécurité panneau de dégagement panneau latéral droit Répétez la procédure de l’étape 2 à l’étape 3 pour le panneau latéral gauche.

  • Page 36: Remise En Place Des Panneaux Latéraux

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure Alignez les pattes sur le panneau latéral droit avec les fentes sur le côté...

  • Page 37: Retrait De La Batterie

    à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Prérequis Retirez le panneau latéral droit. Reportez-vous à la section « Retrait des panneaux latéraux...
  • Page 38 Faites glisser et ouvrez le cache du boîtier de batterie, puis retirez les piles du compartiment. Figure 9. Retrait des piles cache du compartiment des piles piles AA (2)

  • Page 39: Remise En Place De La Batterie

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure Insérez les piles dans leur compartiment. Faites glisser et fermez le couvercle du compartiment des piles.

  • Page 40: Retrait De L'étui De Batterie

    Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Prérequis Retirez le pied de stabilisation. Retirez le panneau latéral droit. Voir Retrait des panneaux latéraux.
  • Page 41 Soulevez le compartiment des piles pour le retirer du boîtier. Figure 10. Retrait du compartiment des piles Câble du compartiment des Connecteur du piles compartiment des piles Compartiment des piles vis (2)

  • Page 42: Remise En Place Du Compartiment Des Piles

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure Alignez les trous des vis du compartiment des piles aux trous des vis du boîtier.

  • Page 43: Retrait Du Disque Dur

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. PRÉCAUTION : Les disques durs sont très fragiles. Faites particulièrement attention lorsque vous manipulez le disque dur.
  • Page 44 À l’aide de la patte, faites glisser et retirez l’assemblage de disque dur (HDD1) du châssis. Figure 11. Retrait du disque dur câble d'alimentation câble de données châssis languette assemblage de disque dur (HDD1) Retirez les quatre vis (#6-32x3,6) qui fixent le disque dur à son support.
  • Page 45 Faites glisser le disque dur pour le retirer de son support. REMARQUE : Répétez les étapes 2 à 6 pour retirer tout autre disque dur (HDD2 et HDD3) installé sur votre ordinateur. Figure 12. Retrait du support du disque dur vis (4) Disque dur support du disque dur...

  • Page 46: Remise En Place Du Disque Dur

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. PRÉCAUTION : Les disques durs sont très fragiles. Faites particulièrement attention lorsque vous manipulez le disque dur.

  • Page 47: Retrait Du Lecteur Optique

    Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Prérequis Retirez le pied de stabilisation. Retirez les panneaux latéraux gauche et droit. Voir Retrait des panneaux latéraux.
  • Page 48 Faites glisser et soulevez l’assemblage de lecteur optique pour le retirer du boîtier. Figure 13. Retrait de l'assemblage de lecteur optique assemblage de lecteur optique Câble de données et câble d’alimentation Retirez les deux vis (M2x3) qui fixent le lecteur optique à son support.
  • Page 49 Faites glisser le lecteur optique pour le retirer de son support. Figure 14. Retrait du lecteur optique vis (2) le lecteur optique support du lecteur optique...

  • Page 50: Remise En Place Du Lecteur Optique

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure Alignez les trous de vis situés sur le support du lecteur optique avec ceux du lecteur optique.

  • Page 51: Retrait Du Connecteur Du Panneau Latéral Alienfx Droit

    Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Prérequis Retirez le pied de stabilisation. Retirez les panneaux latéraux droit et gauche. Reportez-vous à la section «...
  • Page 52 Retirez l’assemblage du connecteur du panneau latéral AlienFX droit du châssis. Figure 15. Image : retrait du connecteur AlienFX droit assemblage du connecteur du panneau latéral AlienFX droit câble du panneau latéral connecteur du panneau AlienFX droit latéral AlienFX droit Retirez les deux vis (#6-32x6) qui fixent le connecteur du panneau latéral AlienFX droit au support.
  • Page 53 Retirez le câble à travers la fente située sur le support et soulevez le connecteur du panneau latéral AlienFX droit hors du support. Figure 16. Image : retrait du connecteur AlienFX droit vis (2) connecteur du panneau latéral AlienFX droit...

  • Page 54: Remise En Place Du Connecteur Du Panneau Latéral Alienfx Droit

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure Faites passer le câble dans la fente située sur le support et alignez les trous de vis situés sur le connecteur du panneau latéral AlienFX droit avec les...

  • Page 55: Retrait Du Connecteur Du Panneau Latéral Gauche Alienfx

    Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Prérequis Retirez le pied de stabilisation. Retirez les panneaux latéraux droit et gauche. Reportez-vous à la section «...
  • Page 56 Débranchez le câble de connexion du connecteur du panneau latéral gauche AlienFX à la carte d’E/S. Voir Composants de la carte d’E/S. Figure 17. Image : retrait du connecteur gauche AlienFX Connecteur du panneau Câble du panneau latéral latéral gauche AlienFX gauche AlienFX Carte d’E/S Retournez le boîtier.
  • Page 57 Retirez l’assemblage du connecteur du panneau latéral gauche AlienFX du boîtier. Figure 18. Image : retrait du connecteur gauche AlienFX Assemblage du connecteur du panneau latéral gauche AlienFX Retirez les deux vis (nº 6-32x6) qui fixent le connecteur du panneau latéral AlienFX au support.
  • Page 58 Retirez le guide de cheminement des câbles à travers la fente du support et soulevez le connecteur du panneau latéral gauche AlienFX pour le retirer du support. Figure 19. Image : retrait du connecteur gauche AlienFX Connecteur du panneau latéral gauche AlienFX...

  • Page 59: Remise En Place Du Connecteur Du Panneau Latéral Alienfx Gauche

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure Faites passer le câble dans la fente située sur le support et alignez les trous de vis situés sur le connecteur du panneau latéral AlienFX gauche avec les...

  • Page 60: Retrait De La Carte /Es

    Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Prérequis Retirez le pied de stabilisation. Retirez les panneaux latéraux gauche et droit. Voir Retrait des panneaux latéraux.
  • Page 61 Débranchez tous les câbles de la carte d’E/S. REMARQUE : Avant de retirer les câbles, notez la façon dont ils sont acheminés de manière à pouvoir les repositionner correctement après avoir remis en place la carte d’E/S. Figure 20. Retrait de la carte d'E/S câbles Carte d’E/S Retirez les cinq vis (nº...
  • Page 62 Faites glisser la carte d’E/S et soulevez-la pour la retirer du boîtier. Figure 21. Retrait de la carte d'E/S Carte d’E/S vis (5)

  • Page 63: Remise En Place De La Carte D'e/S

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure Alignez les ports de la carte d’E/S avec leurs emplacements respectifs sur le châssis et faites-les glisser jusqu’à ce qu’ils soient en place.

  • Page 64: Retrait Du Câble Du Capteur Thermique De La Baie De Lecteur

    Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Prérequis Retirez le pied de stabilisation. Retirez les panneaux latéraux gauche et droit. Voir Retrait des panneaux latéraux.
  • Page 65 Déconnectez de la carte système le câble du capteur thermique de la baie de lecteur. Figure 22. Retrait du câble du capteur thermique de la baie de lecteur connecteur du capteur câble du capteur thermique thermique de la baie de de la baie de lecteur lecteur Retournez le châssis.
  • Page 66 Poussez sur la patte de dégagement et soulevez le câble du capteur thermique de la baie de lecteur pour l’extraire du châssis. Figure 23. Retrait du câble du capteur thermique de la baie de lecteur languette de dégagement câble du capteur thermique de la baie de lecteur...

  • Page 67: Remise En Place Du Câble Du Capteur Thermique De La Baie De Lecteur

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure Acheminez le câble du capteur thermique de la baie de lecteur à travers la fente sur le châssis.

  • Page 68: Retrait Des Barrettes De Mémoire

    Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Prérequis Retirez le pied de stabilisation. Retirez les panneaux latéraux droit et gauche. Reportez-vous à la section «...
  • Page 69 Saisissez le module de mémoire par ses coins supérieurs (près des attaches de fixation), puis dégagez-le délicatement de son emplacement. REMARQUE : Répétez les étapes 2 et 3 pour retirer tout autre module de mémoire installé sur votre ordinateur. Figure 24. Retrait du module de mémoire attaches de fixation (2) le module de mémoire emplacement de module de...

  • Page 70: Remise En Place Des Barrettes De Mémoire

    à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure Alignez l’encoche du module de mémoire avec la languette située sur son emplacement.

  • Page 71: Étapes Finales

    Enfoncez le module de mémoire dans le connecteur jusqu'à ce qu'il s'enclenche et que les clips de fixation soient bien en place. REMARQUE : Les clips de fixation sont remis en position de verrouillage. si vous n’entendez pas de déclic, retirez le module mémoire et réinstallez-le.

  • Page 72: Retrait De La Carte Graphique

    Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Prérequis Retirez le pied de stabilisation. Retirez les panneaux latéraux droit et gauche. Reportez-vous à la section «...
  • Page 73 Appuyez sur les pattes de dégagement des connecteurs du câble d’alimentation pour débrancher les câbles d’alimentation de la carte graphique. REMARQUE : L’emplacement du connecteur du bloc d’alimentation (PCIE1, PCIE2 et PCIE3) varie en fonction de la carte vidéo installée. Figure 25.
  • Page 74 Appuyez sur la languette de fixation située sur le connecteur de la carte graphique, saisissez la carte par les coins supérieurs, puis dégagez-la de son logement. Figure 26. Retrait de la carte graphique carte graphique languette de fixation...

  • Page 75: Remise En Place De La Carte Graphique

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure Alignez la carte graphique au connecteur de la carte PCI Express situé sur la carte système.

  • Page 76: Retrait De Plusieurs Cartes Graphiques

    Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Prérequis Retirez le pied de stabilisation. Retirez les panneaux latéraux gauche et droit. Voir Retrait des panneaux latéraux.
  • Page 77 Soulevez le pont de carte graphique qui relie les cartes graphiques. Figure 27. Retrait du pont de carte graphique pont de carte graphique En commençant avec la carte graphique dans le logement (SLOT1) du connecteur de carte PCI-Express, appuyez et poussez sur les caches des vis qui fixent la carte graphique.
  • Page 78 Appuyez sur les pattes de dégagement situées sur les connecteurs du câble d’alimentation et déconnectez de la carte graphique les câbles d’alimentation. REMARQUE : L’emplacement du connecteur de bloc d’alimentation (PCIE1, PCIE2 et PCIE3) varie en fonction de la carte vidéo installée. Figure 28.
  • Page 79 Appuyez sur la languette de fixation située sur le connecteur de la carte, saisissez la carte graphique par ses angles du haut, puis dégagez la carte hors du connecteur. Figure 29. Retrait de plusieurs cartes graphiques carte graphique languette de fixation Répétez les étapes 2 à...

  • Page 80: Remise En Place De Plusieurs Cartes Graphiques

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure Placez la carte dans le connecteur, puis appuyez dessus fermement. Assurez-vous que la carte est fermement installée dans le connecteur.

  • Page 81: Retrait Des Cartes Graphiques Pleine Longueur

    Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Prérequis Retirez le pied de stabilisation. Retirez les panneaux latéraux droit et gauche. Reportez-vous à la section «...
  • Page 82 Dégagez la pince du support. Figure 30. Retrait de la carte graphique pleine longueur pince languette de fixation support Appuyez et poussez sur les caches des vis qui fixent la carte graphique au châssis. Retirez les deux vis (#6-32x6) qui fixent la carte graphique au châssis.
  • Page 83 Appuyez sur les pattes de dégagement situées sur les connecteurs du câble d’alimentation et déconnectez de la carte graphique les câbles d’alimentation. REMARQUE : L’emplacement du connecteur de bloc d’alimentation (PCIE1, PCIE2 et PCIE3) varie en fonction de la carte vidéo installée. Figure 31.
  • Page 84 Appuyez sur la languette de fixation située sur le connecteur de la carte, saisissez la carte graphique par ses angles du haut, puis dégagez la carte hors du connecteur. Figure 32. Retrait de la carte graphique pleine longueur carte graphique languette de fixation...

  • Page 85: Remise En Place Des Cartes Graphiques Pleine Longueur

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure Alignez la carte graphique au connecteur de la carte PCI Express situé sur la carte système.
  • Page 86 Remettez en place le pied de stabilisation.

  • Page 87: Retrait De La Carte Sans Fil

    à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Prérequis Retirez le pied de stabilisation. Voir Retrait du pied de stabilisation.
  • Page 88 Faites glisser la carte sans fil et retirez-la de son emplacement. Figure 33. Retrait de la carte sans fil câbles d’antenne carte sans fil emplacement de la carte sans fil...

  • Page 89: Remise En Place De La Carte Sans Fil

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure Alignez l’encoche de la carte sans fil avec la languette située sur l’emplacement de cette dernière.
  • Page 90 Remettez en place les panneaux latéraux droit et gauche. Reportez-vous à la section « Remise en place des panneaux latéraux ». Remettez en place le pied de stabilisation.

  • Page 91: Retrait De La Pile Bouton

    à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. PRÉCAUTION : Le retrait de la pile bouton réinitialise les paramètres du système BIOS aux valeurs d'usine. Avant de retirer la pile bouton, il est recommandé...
  • Page 92 Appuyez sur le levier d’éjection de la pile bouton pour dégager celle-ci. Figure 34. Retrait de la pile bouton levier d’éjection de la pile pile bouton bouton...

  • Page 93: Remise En Place De La Pile Bouton

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure Insérez la pile bouton dans son support, le côté + tourné vers le haut, puis appuyez sur la pile pour l’enfoncer dans le support.

  • Page 94: Retrait Du Ventilateur Supérieur

    Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Prérequis Retirez le pied de stabilisation. Retirez les panneaux latéraux droit et gauche. Reportez-vous à la section «...
  • Page 95 Soulevez le ventilateur supérieur pour l’extraire du châssis. Figure 35. Retrait du ventilateur supérieur ventilateur supérieur languette de dégagement câble du ventilateur de la barrette de mémoire...

  • Page 96: Remise En Place Du Ventilateur Supérieur

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure Alignez les languettes du ventilateur supérieur aux logements situés sur le boîtier, puis faites glisser le ventilateur jusqu’à l’enclenchement pour le remettre en place.

  • Page 97: Retrait De La Carte Logo Board

    Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Prérequis Retirez le pied de stabilisation. Retirez les panneaux latéraux droit et gauche. Reportez-vous à la section «...
  • Page 98 Faites glisser la carte du logo pour l’extraire du châssis. Figure 36. Retrait de la carte Logo Board carte du logo connecteur Retirez les six vis (#6-32x6) qui fixent la carte du logo au support.
  • Page 99 Retirez la carte du logo du support. Figure 37. Retrait de la carte Logo Board vis (6) support de la carte du logo carte du logo...

  • Page 100: Remise En Place La Carte Logo Board

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure Alignez les trous de vis de la carte du logo avec les trous de vis sur le support et faites glisser la carte du logo en place.

  • Page 101: Retrait Du Ssd

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. PRÉCAUTION : Les disques SSD sont fragiles. Faites particulièrement attention lorsque vous manipulez le disque SSD.
  • Page 102 Faites glisser le disque SSD pour le retirer de son logement sur la carte système. Figure 38. Retrait du SSD emplacement pour SSD...

  • Page 103: Remise En Place Du Ssd

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. PRÉCAUTION : Les disques SSD sont fragiles. Faites particulièrement attention lorsque vous manipulez le disque SSD.

  • Page 104: Étapes Finales

    Remettez en place la vis (M2x2,5) qui fixe le disque SSD à la carte système. Figure 39. Remise en place du SSD emplacement pour SSD encoche languette Étapes finales Remettez en place les panneaux latéraux droit et gauche. Reportez-vous à la section «...

  • Page 105: Retrait Du Ventilateur Pci

    Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Prérequis Retirez le pied de stabilisation. Retirez les panneaux latéraux gauche et droit. Voir Retrait des panneaux latéraux.
  • Page 106 Soulevez le support de la carte graphique pour le retirer du boîtier. Figure 40. Retrait du ventilateur PCI vis (4) support de carte graphique...
  • Page 107 Retirez les deux vis (M3x5,25) qui fixent le ventilateur PCI au boîtier. Figure 41. Retrait du ventilateur PCI Ventilateur PCI vis (2) Débranchez le câble du ventilateur PCI et le câble du capteur thermique du cadre avant de leurs connecteurs sur la carte système.
  • Page 108 Retirez le ventilateur PCI des languettes de fixation situées sur le boîtier. Figure 42. Retrait du ventilateur PCI Ventilateur PCI Câble du capteur thermique du cadre avant Câble du ventilateur PCI carte système languettes châssis Retirez les quatre vis (M5x10) qui fixent le carénage du ventilateur au ventilateur PCI.
  • Page 109 Soulevez le carénage du ventilateur pour le retirer du ventilateur PCI. Figure 43. Retrait du ventilateur PCI vis (4) le carénage du ventilateur...

  • Page 110: Remise En Place Du Ventilateur Pci

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure Alignez les pattes situées sur le carénage du ventilateur avec les fentes sur le ventilateur PCI.

  • Page 111: Retrait Du Câble Du Capteur Thermique Du Cadre Avant

    Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Prérequis Retirez le pied de stabilisation. Retirez les panneaux latéraux droit et gauche. Voir la section «...
  • Page 112 Poussez la patte de dégagement et retirez le câble du capteur thermique du cadre avant du boîtier. Figure 44. Retrait du câble du capteur thermique du cadre avant Câble du capteur thermique languette de dégagement du cadre avant le carénage du ventilateur...

  • Page 113: Remise En Place Du Câble Du Capteur Thermique Du Cadre Avant

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure Acheminez le câble du capteur thermique du cadre avant dans le support. Alignez la languette du câble du capteur thermique du cadre avant sur le boîtier.

  • Page 114: Dépose De L'assemblage De Refroidissement Liquide Du Processeur

    Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Prérequis Retirez le pied de stabilisation. Retirez les panneaux latéraux gauche et droit. Voir Retrait des panneaux latéraux.
  • Page 115 En suivant l’ordre indiqué sur la pompe de l’assemblage de refroidissement du processeur, desserrez les vis imperdables qui fixent cette dernière à la carte système.
  • Page 116 Retirez les quatre vis (#6-32x6) qui fixent au châssis le ventilateur de l’assemblage de refroidissement liquide du processeur. Figure 45. Dépose de l’assemblage de refroidissement liquide du processeur vis (4) ventilateur de l’assemblage de refroidissement liquide du processeur pompe de l’assemblage de câble du ventilateur de refroidissement liquide du l’assemblage de...
  • Page 117 Faites glisser et soulevez hors du châssis le ventilateur et la pompe de l’assemblage de refroidissement liquide du processeur. Figure 46. Dépose de l’assemblage de refroidissement liquide du processeur ventilateur de l’assemblage châssis de refroidissement liquide du processeur pompe de l’assemblage de refroidissement liquide du processeur...

  • Page 118: Remise En Place De L'assemblage De Refroidissement Liquide Du Processeur

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure PRÉCAUTION : Un alignement incorrect de l’assemblage de refroidissement liquide du processeur peut endommager la carte système et le processeur.

  • Page 119: Étapes Finales

    Alignez les trous des vis du ventilateur de l’assemblage de refroidissement aux trous des vis situés sur le boîtier. Remettez en place les quatre vis (nº 6-32x6) qui fixent le ventilateur de l’assemblage de refroidissement au boîtier. Serrez (dans l’ordre indiqué sur l’assemblage de refroidissement du processeur) les vis imperdables pour fixer l’assemblage de refroidissement à...

  • Page 120: Retrait Du Processeur

    Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Prérequis Retirez le pied de stabilisation. Retirez les panneaux latéraux droit et gauche. Reportez-vous à la section «...
  • Page 121 Ouvrez le capot du processeur et soulevez doucement le processeur pour le sortir de son support. Levier de dégagement Levier de dégagement droit gauche capot du processeur Processeur...

  • Page 122: Remise En Place Du Processeur

    à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. PRÉCAUTION : Si vous remplacez le processeur ou le dissipateur de chaleur du processeur, utilisez la pâte thermique fournie dans le kit pour garantir une conductivité...

  • Page 123: Étapes Finales

    Appuyez sur le levier de dégagement droit. Placez-le sous la languette du capot du processeur. Processeur Connecteur de la broche 1 du processeur capot du processeur Levier de dégagement gauche Levier de dégagement droit Étapes finales Remettez en place le ventilateur de l’assemblage de refroidissement liquide processeur.
  • Page 124 Remettez en place les panneaux latéraux droit et gauche. Reportez-vous à la section « Remise en place des panneaux latéraux ». Remettez en place le pied de stabilisation.

  • Page 125: Retrait Du Bloc D'alimentation

    Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Prérequis Retirez le pied de stabilisation. Retirez les panneaux latéraux droit et gauche. Voir la section «...
  • Page 126 Retirez les quatre vis (6-32 x 6) de fixation du bloc d’alimentation à l’arrière du boîtier. Figure 47. Retrait du bloc d’alimentation câble d'alimentation bloc d’alimentation vis (4)
  • Page 127 Soulevez le capot du bloc d’alimentation pour le retirer du boîtier. Figure 48. Retrait du bloc d’alimentation bloc d’alimentation Capot du bloc d’alimentation...
  • Page 128 Faites glisser le bloc d’alimentation pour le sortir par l’arrière du boîtier et retirez-le de l’ordinateur. Figure 49. Retrait du bloc d’alimentation châssis bloc d’alimentation Faites glisser le support métallique du bloc d’alimentation et retirez-le.

  • Page 129: Remise En Place Du Bloc D'alimentation

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure AVERTISSEMENT : Les câbles et ports à l’arrière du bloc d’alimentation sont codées par couleur pour indiquer la puissance d’alimentation différente.
  • Page 130 Appuyez de manière prolongée sur la patte de fixation située sur le châssis et faites glisser le bloc d’alimentation dans le châssis jusqu’à ce qu’il se mette en position. Figure 50. Remise en place du bloc d’alimentation languette de fixation bloc d’alimentation Alignez l’encoche sur le capot du bloc d’alimentation avec la patte du châssis.

  • Page 131: Étapes Finales

    Étapes finales Remettez en place les cartes graphiques les cartes graphiques pleine longueur. Remettez en place les panneaux latéraux droit et gauche. Voir la section « Retrait des panneaux latéraux ». Remettez en place le pied de stabilisation.

  • Page 132: Retrait De La Carte Système

    à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. REMARQUE : Le numéro de service de votre ordinateur est indiqué sur la carte système. Après avoir remis en place la carte système, vous devez saisir le numéro de service dans le programme de...

  • Page 133: Procédure

    Procédure REMARQUE : Avant de les retirer, notez la façon dont les câbles sont acheminés de manière à pouvoir les acheminer correctement après avoir remis en place la carte système. Pour obtenir des informations sur les connecteurs situés sur la carte système, reportez-vous à la section «...
  • Page 134 Soulevez l’assemblage de la carte système pour le séparer du châssis. Figure 51. Retrait de la carte système vis (9) carte système Retirez le processeur.

  • Page 135: Remise En Place De La Carte Système

    à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. REMARQUE : Le numéro de service de votre ordinateur est indiqué sur la carte système. Après avoir remis en place la carte système, vous devez saisir le numéro de service dans le programme de...

  • Page 136: Étapes Finales

    Étapes finales Remettez en place le ventilateur de l’assemblage de refroidissement liquide processeur. Remettez en place les modules de mémoire. Remettez en place la carte graphique, les cartes graphiques les cartes graphiques pleine longueur. Remettez en place le ventilateur supérieur. Remettez en place la carte sans fil.

  • Page 137: Retrait Des Poignées

    Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Prérequis Retirez le pied de stabilisation. Retirez les panneaux latéraux droit et gauche. Reportez-vous à la section «...

  • Page 138: Procédure

    Procédure Retirez les sept vis (#6-32x6,5) qui fixent la poignée arrière au côté gauche du châssis. Figure 52. Retrait des vis vis (7) châssis poignée arrière Retirez les sept vis (#6-32x6,5) qui fixent la poignée arrière au côté droit du châssis.
  • Page 139 Appuyez sur la poignée arrière pour dégager la patte de fixation et retirer la poignée arrière. Figure 53. Retrait de la poignée arrière vis (7) poignée arrière châssis...
  • Page 140 Retirez les sept vis (#6-32x6,5) qui fixent la poignée avant au côté gauche du châssis. Figure 54. Retrait des vis vis (7) châssis poignée avant Retirez les sept vis (#6-32x6,5) qui fixent la poignée avant au côté droit du châssis.
  • Page 141 Appuyez sur la poignée avant pour dégager la patte de fixation et retirer la poignée avant. Figure 55. Retrait de la poignée avant vis (7) poignée avant châssis...
  • Page 142 Retirez les sept vis (#6-32x6,5) qui fixent la poignée inférieure au côté gauche du châssis. Figure 56. Retrait des vis vis (7) poignée inférieure châssis Retirez les sept vis (#6-32x6,5) qui fixent la poignée inférieure au côté droit du châssis.
  • Page 143 Appuyez sur la poignée inférieure pour dégager la patte de fixation et retirer la poignée inférieure. Figure 57. Retrait de la poignée inférieure vis (7) châssis poignée inférieure...

  • Page 144: Remise En Place Des Poignées

    à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure Alignez et placez la poignée inférieure dans le logement et enclenchez-la au boîtier.

  • Page 145: Étapes Finales

    Étapes finales Remettez en place les panneaux latéraux droit et gauche. Reportez-vous à la section « Remise en place des panneaux latéraux ». Remettez en place le pied de stabilisation.

  • Page 146: Retrait Du Cadre Avant

    Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Prérequis Retirez le pied de stabilisation. Retirez les panneaux latéraux droit et gauche. Reportez-vous à la section «...

  • Page 147: Procédure

    Procédure Retirez les quatre vis (#6-32x6) qui fixent le cadre avant aux parties inférieure et supérieure du châssis. Figure 58. Retrait des vis vis (4) cadre avant Retirez les deux vis (#6-32x5,2) depuis l’intérieur, afin de fixer le cadre avant au côté gauche du châssis. Retirez la vis (6-32x5,2) depuis l’intérieur, afin de fixer le cadre avant au côté...
  • Page 148 Dégagez les pattes depuis l’intérieur du châssis sur le côté droit, afin de fixer le cadre avant au châssis. Figure 59. Retrait des vis châssis languettes (2) vis (3) Tirez sur le connecteur vers le bas, puis débranchez du cadre avant les câbles de l’éclairage inférieur.
  • Page 149 Tirez sur le cadre avant pour l’extraire du châssis. Figure 60. Retrait du cadre avant cadre avant câbles de l’éclairage...

  • Page 150: Remise En Place Du Cadre Avant

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure Alignez les languettes situées dans le boîtier sur les côtés droit et gauche, mettez en place le cadre avant et enclenchez-le.

  • Page 151: Retrait De La Carte Du Bouton D'éjection Du Lecteur Optique

    Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Prérequis Retirez le pied de stabilisation. Retirez les panneaux latéraux droit et gauche. Reportez-vous à la section «...

  • Page 152: Procédure

    Procédure Débranchez le câble de la carte du bouton d’éjection du lecteur optique de la carte d’E/S. Figure 61. Retrait du câble de la carte du bouton d’éjection du lecteur optique Câble de la carte du bouton attache de fixation d’éjection du lecteur optique Carte d’E/S...
  • Page 153 Ouvrez les attaches de fixation du câble du bouton d’éjection du lecteur optique au boîtier. Figure 62. Retrait du câble de la carte du bouton d’éjection du lecteur optique châssis attaches de fixation Retirez les deux vis (nº 6-32x6) qui fixent la carte du bouton d’éjection du lecteur optique au boîtier.
  • Page 154 Retirez la carte du bouton d’éjection du lecteur optique, avec le câble, du boîtier. Figure 63. Retrait de la carte du bouton d’éjection du lecteur optique Carte du bouton d’éjection vis (2) du lecteur optique châssis...

  • Page 155: Remise En Place De La Carte Du Bouton D'éjection Du Lecteur Optique

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure Alignez et positionnez la carte du bouton d’éjection du lecteur optique avec le câble sur le boîtier.

  • Page 156: Retrait Du Cadre Arrière

    Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Prérequis Retirez le pied de stabilisation. Retirez les panneaux latéraux droit et gauche. Reportez-vous à la section «...

  • Page 157: Procédure

    Procédure Débranchez le câble d’éclairage arrière des E/S de la carte d’E/S. Figure 64. Retrait du câble d’éclairage des E/S arrière attache de fixation Carte d’E/S Câble d’éclairage des E/S arrière Ouvrez l’attache de fixation qui fixe le câble d’éclairage des E/S arrière au boîtier.
  • Page 158 Retirez le câble d’éclairage des E/S arrière par la fente située sur le boîtier. Figure 65. Retrait du câble d’éclairage des E/S arrière châssis attache de fixation Câble d’éclairage des E/S emplacement arrière Retirez les quatre vis (nº 6-32x6) de fixation du bloc d’alimentation à l’arrière du boîtier.
  • Page 159 Retirez le câble d’éclairage des E/S arrière des guides d’acheminement du boîtier. Figure 66. Retrait du câble d’éclairage des E/S arrière Cadre arrière Capot du bloc d’alimentation vis (4) Câble d’éclairage des E/S arrière guides d’acheminement (2) châssis...
  • Page 160 Retirez les quatre vis (nº 6-32x6) qui fixent le cadre arrière aux côtés supérieur et inférieur du boîtier. Figure 67. Retrait du cadre arrière vis (4) Cadre arrière Retirez les deux vis (M3x5), de l’intérieur, qui fixent le cadre arrière sur les côtés gauche et droit du boîtier.
  • Page 161 Dégagez les languettes à l’intérieur du boîtier sur les côtés gauche et droit pour fixer le cadre arrière au boîtier. Figure 68. Retrait du cadre arrière châssis languettes (6) vis (2)
  • Page 162 10 Retirez le cadre arrière du boîtier, puis le câble d’éclairage des E/S arrière de leur logement sur le boîtier. Figure 69. Retrait du cadre arrière Cadre arrière châssis...

  • Page 163: Remise En Place Du Cadre Arrière

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure Acheminez le câble d’éclairage des E/S arrière à travers la fente située sur le boîtier.

  • Page 164: Étapes Finales

    Étapes finales Suivez la procédure de l’étape 7 à l’étape 9 de la section Remise en place des poignées pour remettre en place la poignée arrière. Remettez en place les panneaux latéraux droit et gauche. Reportez-vous à la section « Remise en place des panneaux latéraux ».

  • Page 165: Retrait Du Panneau De Base

    Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Prérequis Retirez le pied de stabilisation. Retirez les panneaux latéraux droit et gauche. Reportez-vous à la section «...

  • Page 166: Procédure

    Procédure PRÉCAUTION : Si le cadre avant et le cadre arrière ont été retirés, placez avec précaution le châssis sur une surface plane pour éviter d’endommager les ports d’E/S. Retirez les quatre vis (#6-32x6) qui fixent au châssis le panneau de base. Figure 70.
  • Page 167 Dégagez les pattes depuis l’intérieur du châssis sur le côté gauche, afin de fixer le panneau de base au côté gauche du châssis. Figure 71. Retrait du panneau de base languettes (2) vis (3) châssis Retirez les deux vis (#6-32x6) depuis l’intérieur, afin de fixer le panneau de base au côté...
  • Page 168 Dégagez les pattes depuis l’intérieur du châssis sur le côté droit, afin de fixer le panneau de base au côté droit du châssis. Figure 72. Retrait du panneau de base vis (2) languettes (2) châssis...
  • Page 169 Retirez le panneau de base du châssis. Figure 73. Retrait du panneau de base le panneau de la base châssis...

  • Page 170: Remise En Place Du Panneau De Base

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure Alignez les pattes depuis l’intérieur du châssis sur les côtés droit et gauche, afin de fixer le panneau de base au châssis et le mettre en place.

  • Page 171: Retrait Du Câble De L'éclairage Supérieur

    Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Prérequis Retirez le pied de stabilisation. Retirez les panneaux latéraux gauche et droit. Voir Retrait des panneaux latéraux.
  • Page 172 Retirez des guides d’acheminement situés sur le châssis les câbles de l’éclairage supérieur. Figure 74. Retrait des câbles de l’éclairage supérieur châssis câbles de l’éclairage carte du logo guides d'acheminement...
  • Page 173 Retirez le ruban adhésif qui fixe les câbles de l’éclairage supérieur au châssis et soulevez ces câbles. Figure 75. Retrait des câbles de l’éclairage supérieur châssis ruban adhésif câbles de l’éclairage supérieur...

  • Page 174: Remise En Place Du Câble De Lumière Tron Supérieur

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure Alignez les câbles de l’éclairage supérieur avec le châssis. Collez le ruban adhésif qui fixe les câbles de l’éclairage supérieur au châssis.

  • Page 175: Retrait Du Câble De L'éclairage Inférieur

    Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Prérequis Retirez le pied de stabilisation. Retirez les panneaux latéraux gauche et droit. Voir Retrait des panneaux latéraux.
  • Page 176 Retirez les câbles de l’éclairage inférieur du guide d’acheminement situés sur le boîtier. Figure 76. Retrait des câbles de l’éclairage inférieur attache de fixation guide d'acheminement Carte Logo Câbles de l’éclairage...
  • Page 177 Retirez les câbles de l’éclairage inférieur via l’ouverture située sur le boîtier. Figure 77. Retrait des câbles de l’éclairage inférieur câbles de l’éclairage emplacement supérieur...

  • Page 178: Remise En Place Du Câble De L'éclairage Inférieur178

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure Faites passer les câbles de l’éclairage inférieur via la fente située sur le châssis.

  • Page 179: Retrait Des Câbles D'antenne

    Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Prérequis Retirez le pied de stabilisation. Retirez les panneaux latéraux droit et gauche. Reportez-vous à la section «...
  • Page 180 Retirez le câble d’antenne gris du guide d’acheminement situé sur le châssis. Figure 78. Retrait des câbles d’antenne câbles d’antenne carte sans fil guide d'acheminement châssis...
  • Page 181 Retirez les câbles d’antenne des guides d’acheminement du châssis. Figure 79. Retrait des câbles d’antenne châssis guides d'acheminement...
  • Page 182 Retirez les câbles d’antenne du guide d’acheminement situé sur le châssis, puis faites glisser le câble d’antenne à travers la fente située sur le châssis. Figure 80. Retrait des câbles d’antenne câbles d’antenne guide d'acheminement emplacement Décollez le ruban adhésif qui fixe les câbles d’antenne au châssis. Retirez les six vis (#6-32x6) qui fixent les câbles d’antenne au châssis.
  • Page 183 Tirez sur les câbles d’antenne pour les extraire de leur logement dans le châssis. Figure 81. Retrait des câbles d’antenne emplacement châssis câbles d’antenne...

  • Page 184: Remise En Place Des Câbles D'antenne

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure Mettez en place les câbles d’antenne et faites-les glisser dans la fente située sur le boîtier.
  • Page 185 Remettez en place les panneaux latéraux gauche et droit. Voir Remise en place des panneaux latéraux. Remettez en place le pied de stabilisation.

  • Page 186: Téléchargement De Pilotes

    Téléchargement de pilotes Téléchargement du pilote audio Allumez votre ordinateur. Rendez-vous sur www.dell.com/support. Cliquez sur Product Support (Assistance produit), saisissez le numéro de service de votre ordinateur et cliquez sur Submit (Envoyer). REMARQUE : si vous ne disposez pas du numéro de service, utilisez la fonction de détection automatique ou recherchez...

  • Page 187: Téléchargement Du Pilote Usb 3.0

    à l’écran pour installer le pilote. Téléchargement du pilote USB 3.0 Allumez votre ordinateur. Rendez-vous sur www.dell.com/support. Cliquez sur Assistance produit, saisissez le numéro de service de votre ordinateur et cliquez sur Envoyer. REMARQUE : si vous ne disposez pas du numéro de service, utilisez la fonction de détection automatique ou recherchez...

  • Page 188: Téléchargement Du Pilote Du Chipset (Jeu De Puces)

    Téléchargement du pilote du chipset (jeu de puces) Allumez votre ordinateur. Rendez-vous sur www.dell.com/support. Cliquez sur Product Support (Assistance produit), saisissez le numéro de service de votre ordinateur et cliquez sur Submit (Envoyer). REMARQUE : si vous ne disposez pas du numéro de service, utilisez la fonction de détection automatique ou recherchez...
  • Page 189 Cliquez sur Product Support (Assistance produit), entrez le numéro de service de votre ordinateur et cliquez sur Submit (Envoyer). REMARQUE : si vous ne disposez pas du numéro de service, utilisez la fonction de détection automatique ou recherchez manuellement le modèle de votre ordinateur. Cliquez sur Drivers &...

  • Page 190: Programme De Configuration Du Bios

    (lecteur optique ou disque dur, par exemple). Au cours de l’autotest de démarrage (POST), lorsque le logo Dell s’affiche, vous pouvez effectuer les opérations suivantes : •...

  • Page 191: Présentation Du Bios

    Touches Navigation Flèche du haut Permet de revenir au champ précédent. Flèche du bas Permet de passer au champ suivant. Entrée Sélectionne une valeur dans le champ en surbrillance (si applicable) ou permet de suivre le lien affiché dans le champ.

  • Page 192: Accéder Au Programme De Configuration Du Bios

    Allumez (ou redémarrez) votre ordinateur. Au cours du POST (Power-On Self Test, auto-test de démarrage), lorsque le logo DELL s’affiche, guettez l’invite F2 et appuyez immédiatement sur F2. REMARQUE : L’invite F2 indique que le clavier est initialisé. Cette invite peut s’afficher très brièvement. Vous devez donc être attentif et vous tenir prêt à...
  • Page 193 Main (principal) Product Name (nom du produit) Indique le nom du produit. Par défaut : Alienware Area-51 R4. Set Service Tag (définir le numéro Permet de saisir le numéro de de service) service de l’ordinateur. Asset Tag (numéro d’inventaire) Affiche le numéro d’inventaire de l’ordinateur.
  • Page 194 Main (principal) Cache L3 Ce champ affiche la taille du cache L3 du processeur. Device Information (Informations sur les périphériques) First HDD (Premier disque dur) Affiche des informations sur le premier disque dur. PCIe SSD-1 Affiche des informations sur le périphérique SSD PCIe.
  • Page 195 Advanced (avancé) REMARQUE : Lorsque ce mode est activé, la vitesse d’horloge du processeur et la tension des cœurs s’ajustent de manière dynamique en fonction de la charge du processeur. Virtualization (Virtualisation) Permet d’activer ou de désactiver la technologie Intel Virtualization. Default: Enabled (Par défaut : activé).
  • Page 196 Advanced (avancé) Integrated NIC2 (NIC2 intégré) Permet d’activer ou de désactiver le mode NIC2. Default: Enabled (par défaut : activé). Pxe Option (Option Pxe) Permet d’activer ou de désactiver l’option de démarrage pour les périphériques réseau hérités. Default: Disabled (par défaut : désactivé). SATA Mode (Mode SATA) Cette option permet de configurer le mode de fonctionnement du contrôleur...
  • Page 197 Advanced (avancé) Default: Disabled (par défaut : désactivé). Numlock Key (Touche de Cette option permet d'activer ou verrouillage numérique) désactiver le verrouillage numérique. Default: Enable Numlock (par défaut : verrouillage numérique activé). Tableau 5. System setup options—OC menu (options de configuration du système –...
  • Page 198 Security (Sécurité) HDD2 Password Status (État du mot Indique si le mot de passe du disque de passe du disque dur 2) dur est vide ou défini. Valeur par défaut : Non défini. HDD3 Password Status (État du mot Indique si le mot de passe du disque de passe du disque dur 3) dur est vide ou défini.
  • Page 199 Boot (démarrage) Secure Boot Control (Contrôle de Cette option permet d’activer ou de démarrage sécurisé) désactiver Secure Boot Control (contrôle de démarrage sécurisé). Default: Disabled (par défaut : désactivé). Load Legacy OPROM (Charger une Default: Enabled (par défaut : option ROM héritée) activé).

  • Page 200: Mot De Passe Système Et De Configuration

    Tableau 8. System setup options—Exit menu (options de configuration du système – menu Quitter) Save & Exit (enregistrer et quitter) Save Changes and Reset Permet de quitter la configuration du (Enregistrer les modifications et système et d’enregistrer les réinitialiser) modifications. Discard Changes and Reset (Annuler Permet de quitter la configuration du les modifications et réinitialiser)

  • Page 201: Attribution De Mots De Passe Système Et De Configuration

    Attribution de mots de passe système et de configuration Vous pouvez définir un nouveau System Password (mot de passe du système) uniquement lorsque le statut est en Non défini. Pour entrer dans la configuration du système, appuyez sur F2 immédiatement après avoir mis l'ordinateur sous tension ou l'avoir redémarré.

  • Page 202: Effacement Des Mots De Passe Oubliés

    à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Posez le boîtier sur le côté gauche. Installez le pied de stabilisation...

  • Page 203: Effacement Des Paramètres Cmos

    Après une intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à la section Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance.
  • Page 204 REMARQUE : L'ordinateur doit être débranché de la prise murale pour effacer les paramètres CMOS. Couchez le système sur son côté droit. Retirez le pied de stabilisation. Retirez les panneaux latéraux droit et gauche. Reportez-vous à la section « Retrait des panneaux latéraux ».

  • Page 205: Dépannage

    Procédez comme suit pour flasher le BIOS : Allumez votre ordinateur. Rendez-vous sur www.dell.com/support. Cliquez sur Product support (Assistance produit), entrez le numéro de série de votre ordinateur et cliquez sur Submit (Envoyer).

  • Page 206: Diagnostic Epsa (Enhanced Pre-Boot System Assessment)

    Branchez le lecteur USB amorçable à l’ordinateur qui nécessite la mise à jour du BIOS. Redémarrez l’ordinateur et appuyez sur F12 lorsque le logo Dell s’affiche à l’écran. Démarrez sur le lecteur USB dans One Time Boot Menu (Menu d’amorçage ponctuel).

  • Page 207: Exécution Des Diagnostics Epsa

    Run Tests (Exécuter les tests). En cas de problèmes, des codes d’erreur s’affichent. Notez le code d’erreur et le numéro de validation, puis contactez Dell. Diagnostics Le tableau suivant indique les codes sonores et leur signification.

  • Page 208: Activation/Désactivation Du Wi-Fi

    Activation/désactivation du Wi-Fi Si votre ordinateur ne parvient pas à accéder à Internet en raison de problèmes de connectivité Wi-Fi, vous pouvez désactiver, puis réactiver le Wi-Fi. La procédure suivante fournit des instructions sur la méthode à suivre : Éteignez l'ordinateur. Éteignez le modem.

  • Page 209: Obtenir De L'aide Et Contacter Alienware

    Alienware en utilisant ces ressources en ligne et en libre-service : Tableau 10. Produits et ressources en ligne et en libre service Alienware Informations sur les produits et www.alienware.com services Alienware Application Aide et support Dell Application de démarrage Application de démarrage Accès à l'aide Dans la recherche Windows, saisissez Aide et support, puis appuyez sur Entrée.

  • Page 210: Contacter Alienware

    REMARQUE : les disponibilités variant selon le pays et le produit, certains services peuvent être indisponibles dans votre pays. REMARQUE : si aucune connexion Internet n'est disponible, les informations de contact figurent sur la facture d'achat, le bordereau de colisage, la facture ou le catalogue des produits Dell.

Ce manuel est également adapté pour:

D03x

Table des Matières
