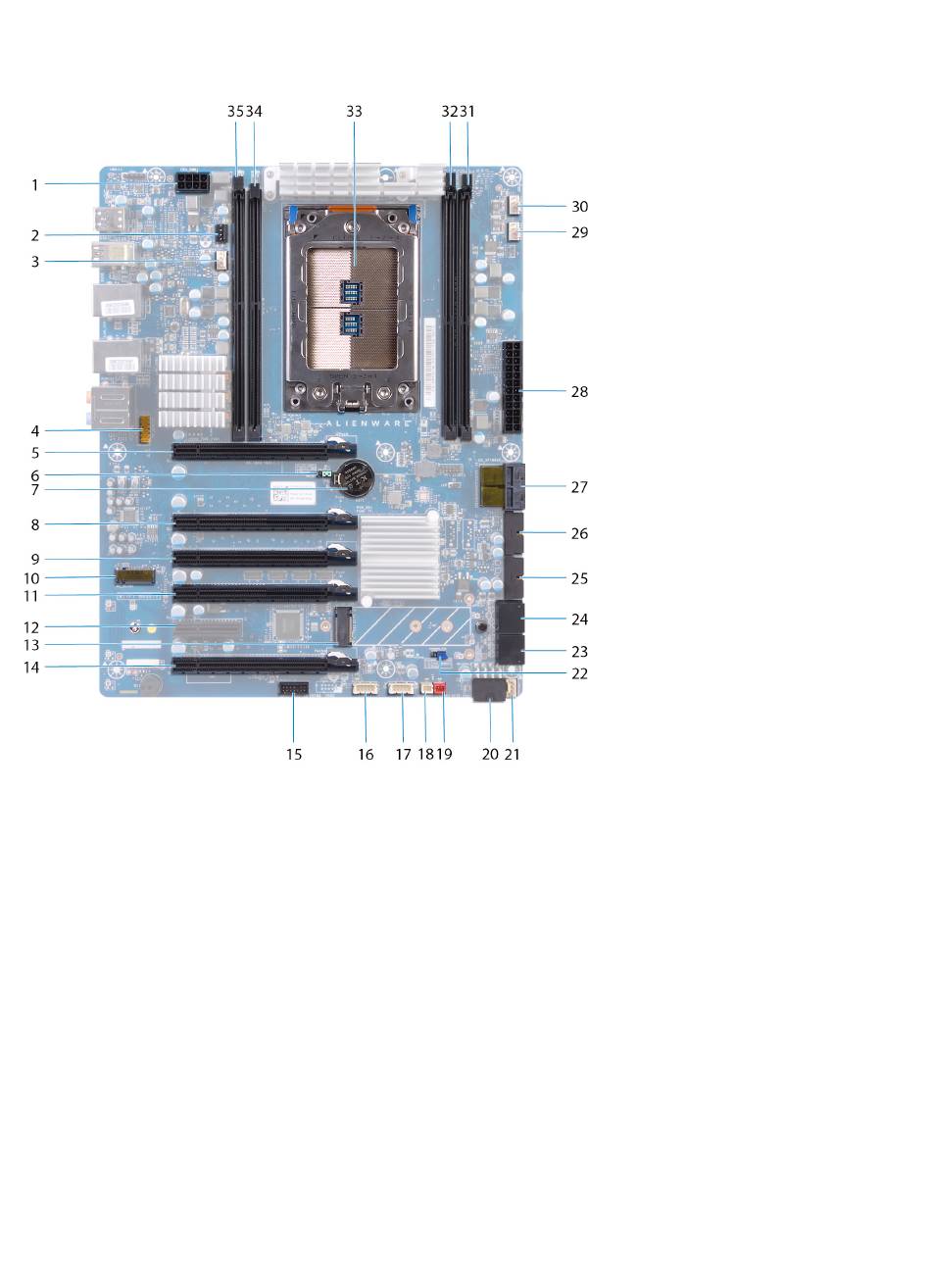

Composants de la carte système
1 connecteur d'alimentation du processeur (CPU PWR1)
3 ventilateur de l'assemblage de refroidissement liquide du
processeur (LCM_FAN1)
5 logement PCI-Express (SLOT1)
7 support de la pile bouton (BAT1)
9 logement PCI-Express (SLOT4)
11 logement PCI-Express (SLOT5)
13 logement de SSD (M2_SSD1)
15 connecteur de débogage avec peu de broches (LPC1)
17 Connecteur USB (USB1)
19 connecteur du capteur thermique de la baie de lecteur
(SENSOR1)
21 connecteur du ventilateur 1 PCI-Express (PCI_FAN1)
2 connecteur du ventilateur-pompe de l'assemblage de
refroidissement liquide du processeur (PUMP_FAN1)
4 Connecteur audio (FP_AUDIO1)
6 cavalier de réinitialisation CMOS (CMOS_CLR)
8 logement PCI-Express (SLOT3)
10 Connecteur WLAN (M2_WLAN1)
12 logement PCI-Express (SLOT6)
14 logement PCI-Express (SLOT7)
16 interrupteur d'alimentation à LED (PANEL1)
18 connecteur du capteur thermique du châssis
(SENSOR2)
20 connecteur d'alimentation PCI-Express (PCIE_PWR1)
22 cavalier de réinitialisation de mot de passe (PW_CLR)
