- Page 1 Notice complémentaire Indicateur de niveau magnétique pour la mesure de niveau continue dans des tubes bypass. VEGAMAG 81 Document ID: 44905...
-
Page 2: Table Des Matières
Table des matières Table des matières Description du produit ......................3 Structure .......................... 3 Montage ............................ 6 Consignes de montage ....................6 Annexe ............................7 Caractéristiques techniques ..................... 7 Dimensions ........................9 Date de rédaction : 2019-01-17 VEGAMAG 81 •... -
Page 3: Description Du Produit

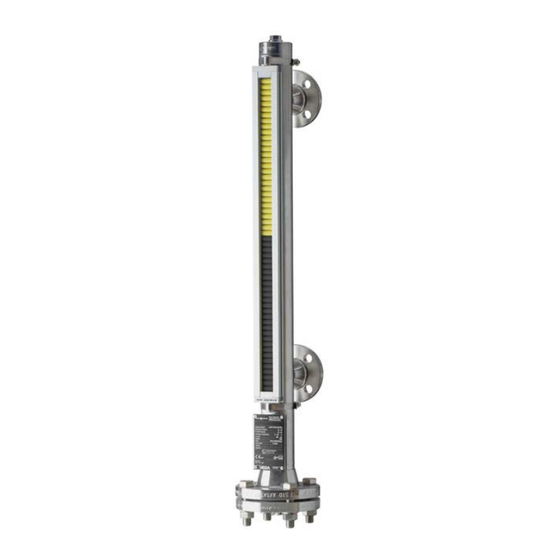

1 Description du produit Description du produit Structure Le VEGAMAG 81 un tube bypass avec un indicateur de niveau ma- gnétique (réservoir de référence). Caractéristiques et raccordements du tube by-pass 100 % Fig. 1: Montage typique du VEGAMAG 81 Indicateur de niveau magnétique A Clôture de chambre - au-dessus B Raccordement de réservoir en haut/en bas C Clôture de chambre - au-dessous... - Page 4 1 Description du produit Fig. 2: Versions VEGAMAG 81 Version : Latéral - Latéral (deux raccordements) Clôture de chambre - au-dessus Raccordement de réservoir en haut/en bas Clôture de chambre - au-dessous Raccord de vidange Raccordement d'aération (en option) Dimensions : Centre du tube vers centre du tube, 300 … 4000 mm (11.8 … 157.5 in) Dimension : centre du tube vers surface de la bride de la clôture de chambre inférieure (dépend de la densité...
- Page 5 1 Description du produit Fig. 3: Clôtures de chambre possibles (A, C) et raccords d'aération (E) ou raccords de vidange (D) Raccordement d'aération - Bride avec filetage G½ ou ½ NPT Clôture de chmabre - au-dessus (sans raccordement d'aération) Raccordement d'aération - Bride avec raccord à bride Raccordement d'aération - Fond du tube soudé avec filetage G½ ou ½ NPT Fond du tube soudée (sans raccord d'aération) Raccordement d'aération - Fond du tube soudé...
-
Page 6: Montage
2 Montage Montage Consignes de montage Joints d'étanchéité Les joints pour les raccords de réservoir (B) et le raccord d'aération (E) sont à fournir par le client. Les joints pour le raccord de chambre en haut (A), le raccord de chambre en bas (C) et le raccord de vidange (F) sont installés en usine. -
Page 7: Annexe
3 Annexe Annexe Caractéristiques techniques Caractéristiques générales Le matériau 316L correspond à la nuance 1.4404 ou 1.4435 Conditions pour la mesure La densité du produit doit être connue et constante Matériaux Ʋ Tube bypass 316L Ʋ Flotteur Titane Ʋ Indicateur magnétique - Boîtier Aluminium ou acier inoxydable Ʋ... - Page 8 Remarque : Vous trouverez un aperçu complet des raccords process disponibles dans le "configurator" sur la page d'accueil de notre site web sous www.vega.com/configurator. Clôture de chambre - au-dessous (C) Fond de tube Bride à partir de DN 50 ou 2"...
-
Page 9: Dimensions
3 Annexe Dimensions 100 % Fig. 4: Indicateur de niveau magnétique VEGAMAG 81 Indicateur de niveau magnétique Clôture de chambre - au-dessus Raccordement de réservoir en haut/en bas Clôture de chambre - au-dessous Raccord de vidange Raccordement d'aération (en option) Dimensions : Centre du tube vers centre du tube, 300 …... - Page 10 Notes VEGAMAG 81 •...
- Page 11 Notes VEGAMAG 81 •...
-
Page 12: Date D'impression
Les indications de ce manuel concernant la livraison, l'application et les conditions de service des capteurs et systèmes d'exploitation répondent aux connaissances existantes au moment de l'impression. Sous réserve de modifications © VEGA Grieshaber KG, Schiltach/Germany 2019 VEGA Grieshaber KG Tél. +49 7836 50-0 Am Hohenstein 113...
