2 Description de l'installation

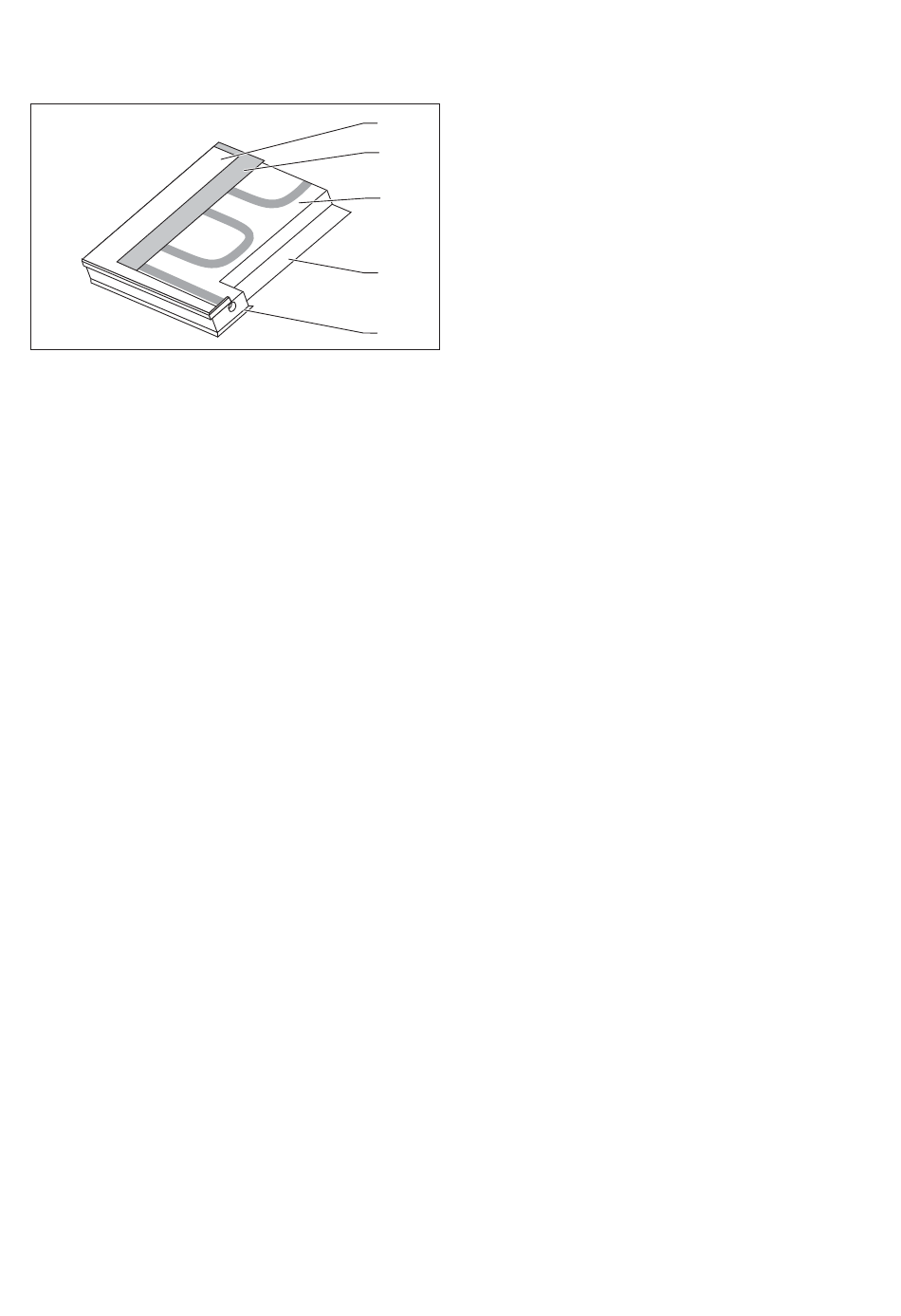

Fig. 2.6 Coupe d'un capteur plan Vaillant auroTHERM classic
VFK 135 D
Légende
1 Verre solaire de sécurité
2 Absorbeur
3 Isolation en laine minérale
4 Paroi arrière
5 Cadre aluminium
Les capteurs plans Vaillant auroTHERM classic
VFK 135 D et VFK 135 VD (non disponibles dans tous les
pays) disposent d'un cadre en aluminium résistant aux
embruns et un absorbeur de surface également en alu-
minium avec dépôt sous vide sélectif et vitre solaire de
sécurité. L'isolation thermique des deux capteurs est ex-
cellente et durable ; elle ne contient pas de CFC et l'iso-
lation de laine minérale résiste aux températures de
l'installation hors fonctionnement.
Tous les raccordements du capteur VFK 135 D ont été
prévus afin de pouvoir procéder à un montage flexible
des jonctions par brasage ou des raccords bicônes de
serrage recommandés par Vaillant. Tous les raccords du
capteur VFK 135 VD (non disponibles dans tous les pays)
ont été prévus pour le montage avec des raccords bicô-
nes de serrage livrés par Vaillant.
La douille de la sonde étant intégrée dans une position
centrale et la structure interne symétrique, vous pouvez
varier l'agencement du champ de capteurs.
